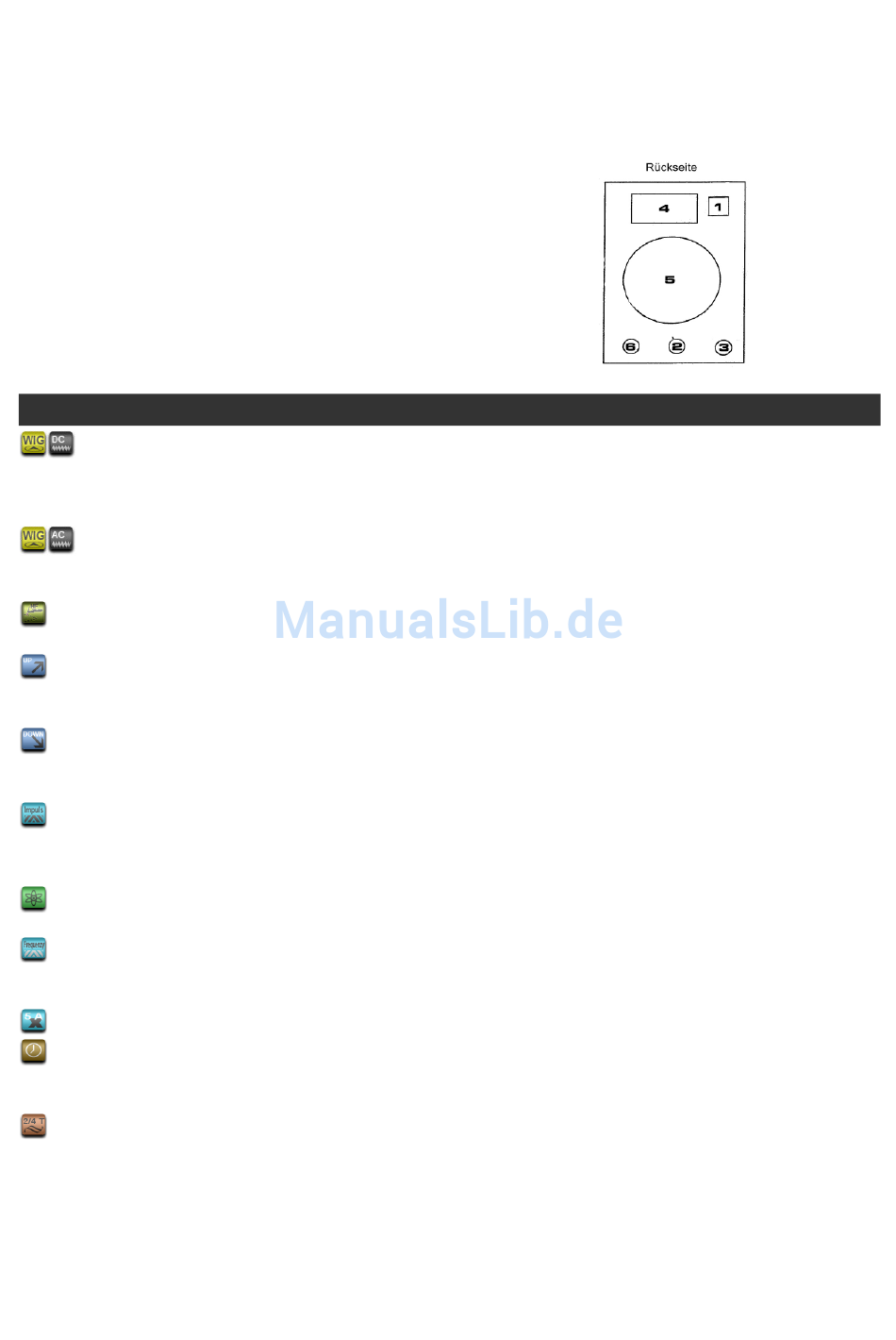

Funktionsübersicht - LCD Vision MULTI ACDC-164 Bedienungsanleitung

1. AN/AUS Schalter
2. Gas/Luft Eingang
3. Netzanschluß
4. Typenschilde
5. Lüfter
6. Sicherheitserdung (Vorschriften beachten)
DC WIG Schweißen: Das Gerät liefert bis zu 200Amp. bei einer Einschaltdauer von
60%. Hiermit ermöglicht der Pulse-200AC/DC das Schweißen nahezu aller Metalle wie z.B.
Stahl, Edelstahl, Kupfer, Messing, etc. ausser Leichtmetalle wie Aluminium, Titan etc. Der
Schweißstrom ist stufenlos von 5 bis 200 Ampere regelbar.
AC WIG Schweißen: Hiermit ermöglicht der Pulse-200ACDC das Schweißen von
Leichtmetallen wie Aluminium, Titan etc. Der Schweißstrom ist stufenlos von 10 bis 200
Ampere regelbar.
HF-Zündung: Das Gerät arbeitet mit einer hochfrequenten Wechselstromzündung, der
Lichtbogen zündet auf Knopfdruck berührungslos.
Stromanstieg (Up Slope): Die einstellbare Stromanhebung ermöglicht ein Anfang der
Schweißnaht ohne Ansatz und ohne Grat. Dieser Wert ist von 0 bis 10 Sekunden stufenlos
regelbar.
Stromabsenkung (Down Slope): Die einstellbare Stromabsenkung ermöglicht ein Ende der
Schweißnaht ohne Ansatz und ohne Grat. Dieser Wert ist von 0 bis 10 Sekunden stufenlos
regelbar.
Pulsefunktion: Die zusätzliche Pulse-Funktion ermöglicht das Einbringen von mehr Energie
ohne die Temperatur im Werkstück erheblich zu erhöhen. Hierbei lassen sich Pulsparameter
wie Pulsstrom, Pulsweite und Pulsfrequenz stufenlos regeln.
Pulsweite: Weite eines Puls pro Zeitabschnitt. Dieser Wert ist von 0,1 – 0,9 (10-90% vom
eingestellten Schweißstrom) regelbar.
Pulsfrequenz: Durch die von 0,5 - 25 Hz einstellbare Pulsfrequenz entstehen deutlich weniger
Schweißverzug und Hitzeschäden an z.B. Lack und Kunstoff. Die WIG Pulsfunktion leitet mehr Energie,
bei gleichbleibender Hitzeentwicklung, in das Metall bzw. Werkstück.
Soft-Start: Die Patentierte Soft-Start Funktion zündet mit nur 5A.
Gasnachlauf (Post Gas): Ist wichtig um das geschmolzene Schweissgut und den Brenner
nach dem Schweissvorgang zu kühlen und die Schweissnaht vor Oxidation zu schützen. Dieser
Wert ist von 1 bis 25 Sekunden stufenlos regelbar.
2/4 Takt Betrieb: Beim 2-Takt Betrieb wird der Schweißvorgang durch Drücken der
Brennertaste gestartet und dauert so lange, bis die Brennertaste wieder losgelassen wird.
Anschließend wird die einstellbare Stromabsenkzeit (Down-Slope) aktiviert. Bei erneuten
Drücken der Brennertaste während der Stromabsenkung oder der Gasnachlaufzeit (Gas After
Flow) kehrt das Gerät wieder zum Schweißvorgang zurück. Beim 4-Takt Betrieb wird der
Schweißvorgang durch einmaliges Drücken der Brennertaste aktiviert. Erst bei der nächsten
Brennerbetätigung wird die Stromabsenkung aktiviert und der Schweißvorgang wird beendet.
Wechselschalter
16. 2/4-Takt
17. Stromanschluß Plus +
18. Gas/Luft Ausgang
19. Betätiger Anschluß 7-polig
20. Stromanschluß Minus -
Funktionsübersicht:
5
