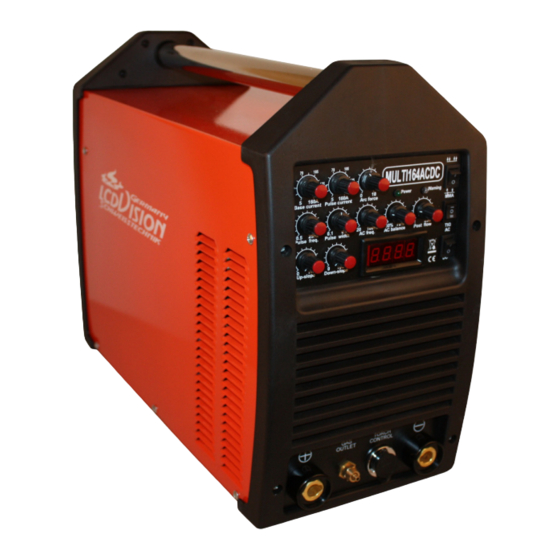

AC/DC WIG Impulse + E-Hand +
Plasmaschneider Schweißanlage
MULTI ACDC-164 / MULTI ACDC-205 / MULTI ACDC-226
Bedienungsanleitung
Vor Inbetriebnahme des Gerätes soll die nachfolgende Bedienungsanleitung von allen
Beteiligten sorgfältig gelesen und verstanden werden. Bei Fragen wenden Sie sich an
Ihren Fachhändler.
Herzlichen Dank für Ihr Interesse an unserem Produkt.
www.lcdvision.de -
Milaszewska Group Germany
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für LCD Vision MULTI ACDC-164
Inhaltszusammenfassung für LCD Vision MULTI ACDC-164

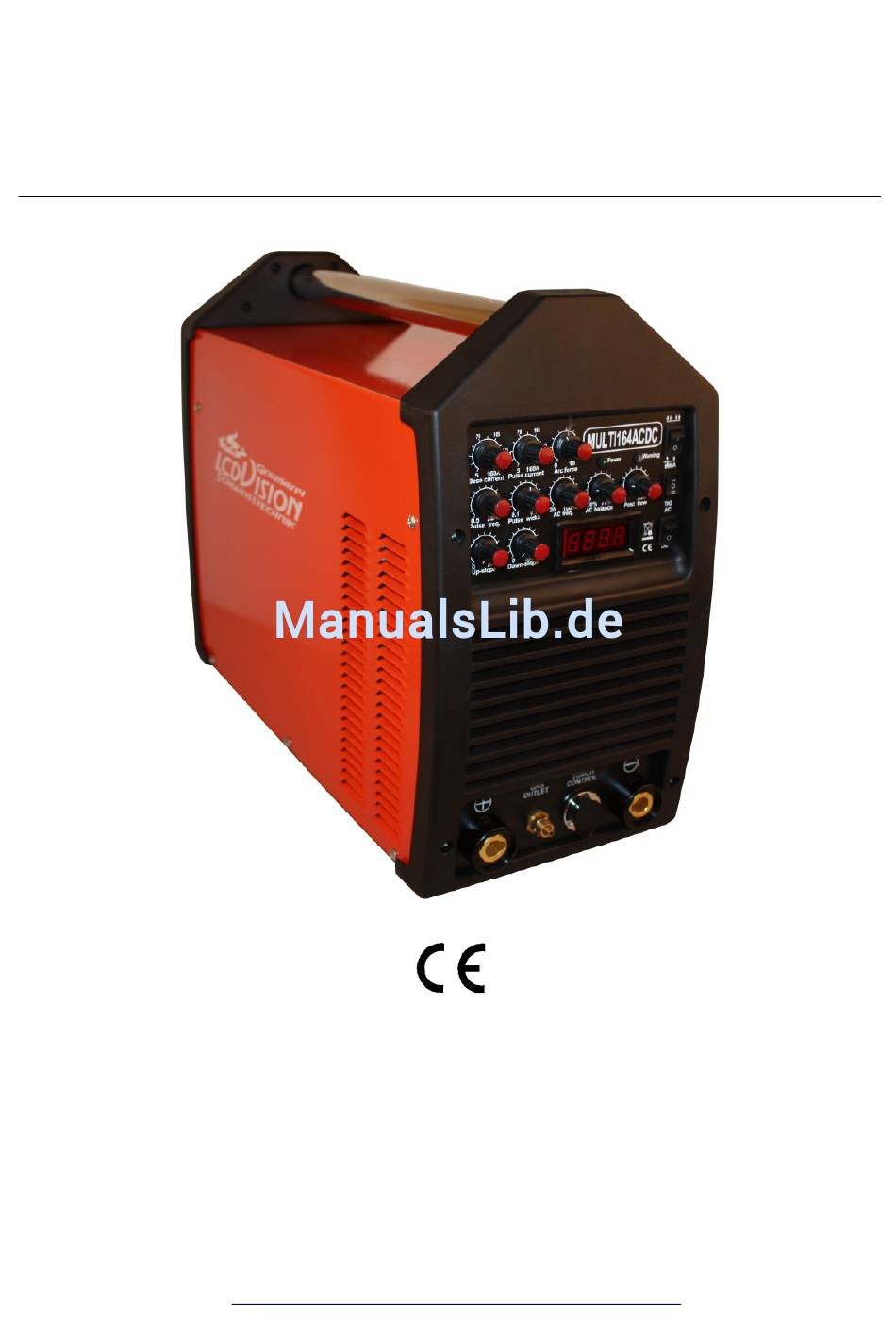

- Seite 1 AC/DC WIG Impulse + E-Hand + Plasmaschneider Schweißanlage MULTI ACDC-164 / MULTI ACDC-205 / MULTI ACDC-226 Bedienungsanleitung Vor Inbetriebnahme des Gerätes soll die nachfolgende Bedienungsanleitung von allen Beteiligten sorgfältig gelesen und verstanden werden. Bei Fragen wenden Sie sich an Ihren Fachhändler.
-
Seite 2: Inhaltsverzeichnis
Inhaltsangabe: Sicherheitshinweise Warnung Elektrische Installation Störungen durch HF Elektromagnetische Verträglichkeit Aufstellungsumgebung Betriebsbedingungen Betriebsarten Überlastungsschutz Allgemeine Vorbereitung Allgemeine Vorkehrungen Funktionen/ Anschlüße Funktionsübersicht Inbetriebnahme 6,7,8,9 Wartung 10,11 HF-Zündung Fehlersuche 11,12 Diagramm Einzelteilliste Brennereinzelteile Technische Daten Einleitung: Herzlichen Dank, dass Sie sich für unser Produkt entschieden haben. Sie habe eine gute Wahl getroffen. -
Seite 4: Warnung
Warnung: Lichtbogen schweißen kann ihre Gesundheit gefährden. Verwenden sie entsprechende persönliche Schutzausrüstung und Schutzvorrichtung. Für Kinder nicht geeignet. Personen mit Herzschrittmacher sollten sich an ihren Arzt wenden. Vor Inbetriebnahme der Schweißanlage die nachstehenden Hinweise lesen und entsprechend beachten. Betrieb, Installation, Reparatur und Instandhaltung darf nur durch entsprechend ausgebildetes Fachpersonal ausgeführt werden. -
Seite 5: Elektromagnetische Verträglichkeit
Elektrische und Magnetische Felder können gefährlich sein: Beim Betrieb der Schweißanlage entsteht ein elektromagnetisches Feld (EMF), dadurch könnten gesundheitliche Schäden entstehen. Personen mit Herzschrittmacher müssen vorher Ihren Arzt befragen. die Auswirkungen der EMF kann durch nachstehende Hinweise minimiert werden: – Strom und Massekabel möglichst weitgehend gemeinsam führen, evtl. -
Seite 6: Betriebsbedingungen
Betriebsbedingungen: - Netzspannung am Gerät beachten - Zuverlässige Betriebserdung - Relative Luftfeuchtigkeit max. 90% - Umgebungstemperatur -10 bis + 40°C - Der Arbeitsplatz muss frei sein von gefährlichen Gasen, Chemikalien, brennbaren Gegenständen. - Das Schweißgerät keinen starken Vibrationen oder Stössen aussetzen. Betriebsarten: Das Gerät hat 4 Betriebsarten –... -
Seite 7: Funktionsübersicht
Wechselschalter 16. 2/4-Takt 17. Stromanschluß Plus + 18. Gas/Luft Ausgang 19. Betätiger Anschluß 7-polig 20. Stromanschluß Minus - 1. AN/AUS Schalter 2. Gas/Luft Eingang 3. Netzanschluß 4. Typenschilde 5. Lüfter 6. Sicherheitserdung (Vorschriften beachten) Funktionsübersicht: DC WIG Schweißen: Das Gerät liefert bis zu 200Amp. bei einer Einschaltdauer von 60%. -
Seite 8: Inbetriebnahme
Stromverlagerung AC-Frequenz: Mit der Frequenz regelt man in welche Frequenz der Wechselstrom wechselt. Die normale Haushaltssteckdose hat 50 - 60 Hz. Eine höhere Frequenz bewirkt eine Naht die besser gesäubert ist und feiner wird. Stromverlagerung AC-Balance: Diese Prozent bewirken die Balance des Wechselstroms eher in den + oder - Bereich. - Seite 9 Massekabel: Als nächstes das Massekabel mit dem (+) -Stecker verbinden. Achten Sie darauf das der Anschlußdorn erst gesteckt und dann gedreht werden muss. Hierfür ist keine Gewalt notwendig! Ebenfalls für gute Masseverbindung am Werkstück sorgen. Masseklemme möglichst nah an der Schweißstelle befestigen. Vermeiden Sie lange Wege oder lange Kabel. Kabel, Klemme und Anschlüße vor Beschädigungen schützen und überprüfen, ggfls.
- Seite 10 Beschädigungen schützen, bzw. sofort Instandsetzen. ACHTUNG: Es besteht die Gefahr einen Stromschlag zu bekommen! Anschluß Rückseite: 8. Netzanschluß/ Netzkabel 9. Druckluftschlauch 10. Wasserabscheider/ Druckluftventil 11. Manometer 12. Druckluftregler 13. Halter Massekabel: Als nächstes das Massekabel mit dem (+) -Stecker verbinden. Achten Sie darauf das der Anschlußdorn erst gesteckt und dann gedreht werden muss.
- Seite 11 ACHTUNG: Elektrodenhalter und Elektrode stehen unter Strom Masseklemme: Dann das Massekabel mit dem Gerät verbinden. Achten Sie darauf das der Anschlußdorn erst gesteckt und dann gedreht werden muss. Hierfür ist keine Gewalt notwendig! Ebenfalls für gute Masseverbindung am Werkstück sorgen. Masseklemme möglichst nah an der Schweißstelle befestigen.
-
Seite 12: Wartung
verhindert die Oxidation des erkaltenden Schmelzbades. Nach der Schweißarbeit das Gerät noch einige Minuten (2-3min) eingeschaltet lassen! Der Lüfter kühlt die Elektronik. Schäden durch nicht ausreichend nachgekühlten Geräten werden von uns nicht übernommen. Stabelektroden / E-Hand Schweißen: 01. Schalter 15 steht auf MMA 02. -
Seite 13: Fehlersuche
Kontrolle der Funkenstrecke 1. Gerät von der Netzspannung trennen (siehe Hinweis oben) 2. Gehäuse öffnen 3. mit Fühlerblattlehre Abstand prüfen (0,5mm) 4. Falls erforderliche einstellen Achtung! Stromschlag kann töten! Brennergarnitur sowie Schweißkabel in gepflegten Zustand halten, dadurch wird vermieden einen elektrischen Stromschlag durch die HF zu erhalten. Gewährleistung: Bei ordnungsgemäßer Benutzung des Gerätes laut Bedienungsanleitung gewähren wir die gesetzliche Gewährleistungsfrist von 24 Monaten, bei gewerblichen Gebrauch ist diese auf 12... - Seite 14 Schwarze Stellen entlang der 1. Werkstück reinigen Schweissnaht 2. Wolfram Elektrode tauschen oder spitzen 3. Gasleitung prüfen Gasmenge zu gering – erhöhen, Wolframelektrode zu weit aus dem Brenner ragend. Schwache HF - sonst normale Leistung 1. Steckverbindungen prüfen 2. Gasmenge zu gering – erhöhen, Wolframelektrode zu weit aus dem Brenner ragend.
-
Seite 15: Diagramm
Schaltplan / Diagramm:... -
Seite 16: Einzelteilliste
Einzelteilliste:... -
Seite 17: Brennereinzelteile
Brennereinzelteile: WIG Brenner WIG Brenner WP26: Plasmabrenner: Plasma Brenner PT31: 01. Elektrode 38mm 02. Wirbelring 03. Schneiddüse 26mm 04. Keramikkappe 05. Handgriff... -
Seite 18: Technische Daten
Technischen Daten: Multi ACDC-164 Multi ACDC-205 Multi ACDC-226 Eingangsspannung: 230V 1-Phase 16A 230V 1-Phase 21A* Frequenz: 50/60Hz Leerlaufspannung: Gehäuseschutzgrad: IP21S Isolationsklasse: Überspannungsschutz: Kühlung: Ventilator Gas-Magnetventil: Schweißstrom DC WIG: 5-160A 5-200A 10-220A Schweißstrom AC WIG: 5-160A 5-200A 10-220A Schweißstrom E-Hand (MMA):...
