LCD Vision MULTI ACDC-164 Bedienungsanleitung Seite 10

Beschädigungen schützen, bzw. sofort Instandsetzen. ACHTUNG: Es besteht die Gefahr einen
Stromschlag zu bekommen!
Als nächstes das Massekabel mit dem (+) -Stecker verbinden. Achten Sie darauf das der
Anschlußdorn erst gesteckt und dann gedreht werden muss. Hierfür ist keine Gewalt
notwendig! Ebenfalls für gute Masseverbindung am Werkstück sorgen. Masseklemme
möglichst nah an der Schweißstelle befestigen. Vermeiden Sie lange Wege oder lange Kabel.
Kabel, Klemme und Anschlüße vor Beschädigungen schützen und überprüfen, ggfls. Sofort
Instandsetzen. ACHTUNG: Es besteht sonst die Gefahr einen Stromschlag zu bekommen.
ACHTUNG! WICHTIG! Nach der Schweißarbeit das Gerät noch ca 2-3min Minuten
eingeschaltet lassen! Der Lüfter kühlt die Elektronik. Schäden die durch nicht
ausreichend nachgekühlte Geräte stammen, werden von uns nicht übernommen.
Das Gerät kann in der Schalterstellung MMA für das Schweißen mit Stabelektroden verwendet
werden. Dazu wird ein Elektrodenhalter mit Kabel und Stecker und eine Masseklemme
mitgeliefert.
Das Gerät ist vor jeder Umrüstung ausgeschaltet!
Das Stromkabel vom Elektrodenhalter anschließen. Achten Sie darauf das der Anschlußdorn
erst gesteckt und dann gedreht werden muss. Hierfür ist keine Gewalt notwendig! Vorsicht!
Stecker nicht überdrehen! Kabel vor Beschädigungen schützen, bzw. sofort Instandsetzen.
ACHTUNG: Es besteht die Gefahr einen Stromschlag zu bekommen!
Schweiss-Strom Polarität beim E-Hand Schweissen mit Stabelektrode
A) Elektrode NEGATIV / Werkstück POSITIV
Die Elektronen treten aus der Elektrode aus. Die häufigste Art der verwendeten Polarität – die
Wärme konzentriert sich auf das Werkstück – schmale und tiefe Schweissnähte können erstellt
werden. Die Mehrzahl der Materialien wird mit dieser Einstellung bearbeitet – geringer
Elektroden Verbrauch.
B) Elektrode POSITIV / Werkstück NEGATIV
Die Wärme konzentriert sich auf die Elektrode – wird nur verwendet um Oxidschichten auf
dem Werkstück aufzubrechen (z.B. daher ist für ALU ein Wechselspannungs-Schweissgerät
nötig !) keine hohen Stromstärken möglich, starker Elektroden Abbrand.
Massekabel:
Stabelektroden / E-Hand (MMA) Schweißen:
Elektrodenhalter:
8

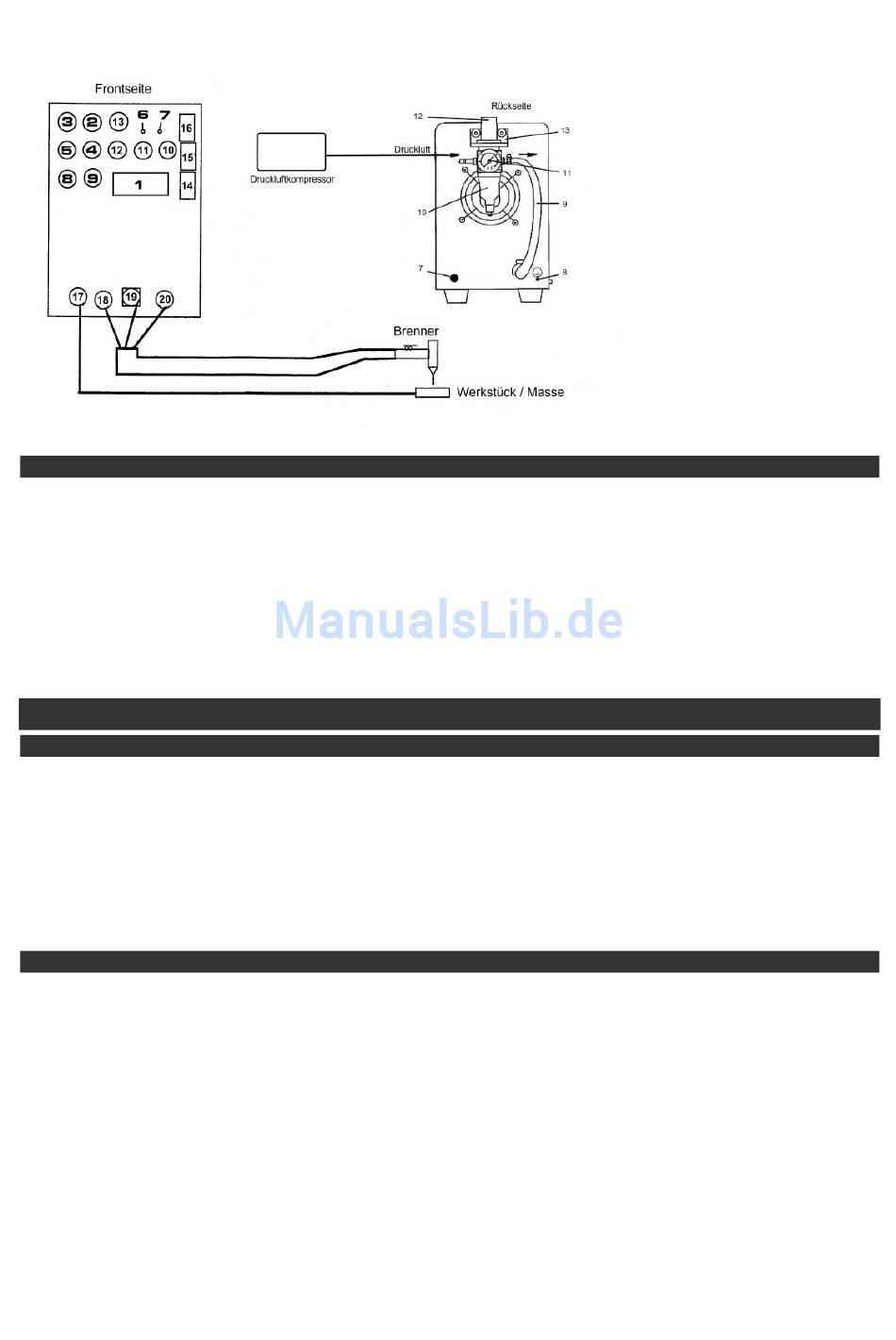

Anschluß Rückseite:
8. Netzanschluß/
Netzkabel
9. Druckluftschlauch
10. Wasserabscheider/
Druckluftventil
11. Manometer
12. Druckluftregler
13. Halter
