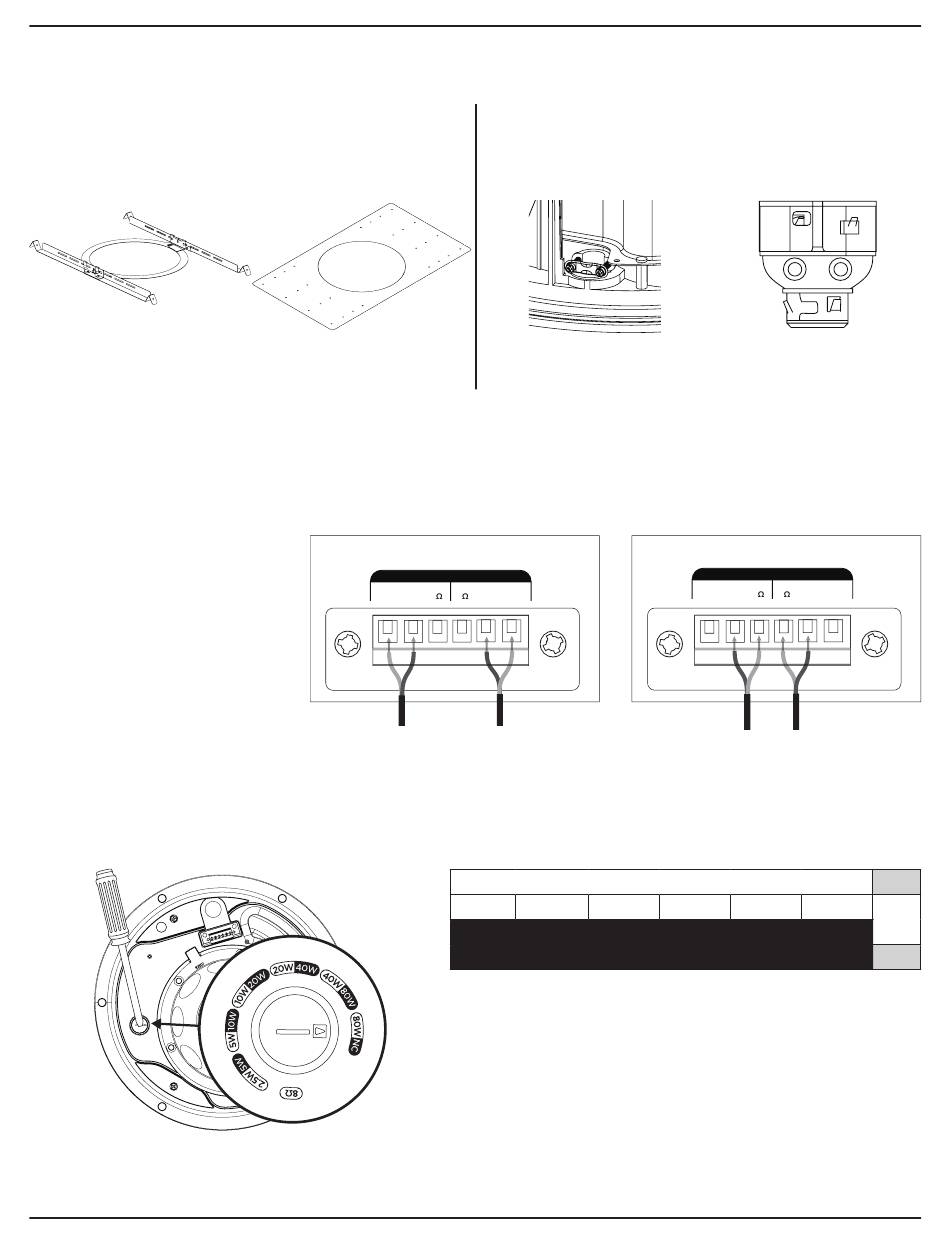

Bose DesignMax DM6C Installationsanleitung Seite 52

设置
安装选件
安全选件和配件
q
可调节桥板（内含）
w
螺丝孔型桥板（可选）
q
扬声器接线
线规
DesignMax DM6C 扬声器仅可与规格为 18 AWG（0.8 平方毫米 ）至 14 AWG（2.1 平方毫米 ）的接线一起使用。
接线图
露出六毫米（1/4 英寸）长的裸线以连
接到端子。
扬声器设置
52 • 简体中文
w
IN
70
/
100V COM
70V/100V
导管配件
如果使用金属软管，请使用 3/8 英寸的单导管配件，或 3/8 英寸的双
连接件。
注意：不提供导管配件。
3/8 英寸单软管
OUT
70
/
8 8 COM 100V
2.5W 5W 10W
5W 10W 20W
* 出厂默认设置
变压器抽头设置
转动设置抽头。使用平头螺丝刀。
BoseProfessional.com
3/8 英寸双连接件输入/环出
IN OUT
70
/
100V COM 8 8 COM
8Ω
70V
20W 40W
40W 80W
100V
** NC：无连接（不使用）
DesignMax DM6C • 安装指南
70
/
100V
80W*
8Ώ
NC**
