Sharp RG-6000H Serviceanleitung Seite 5

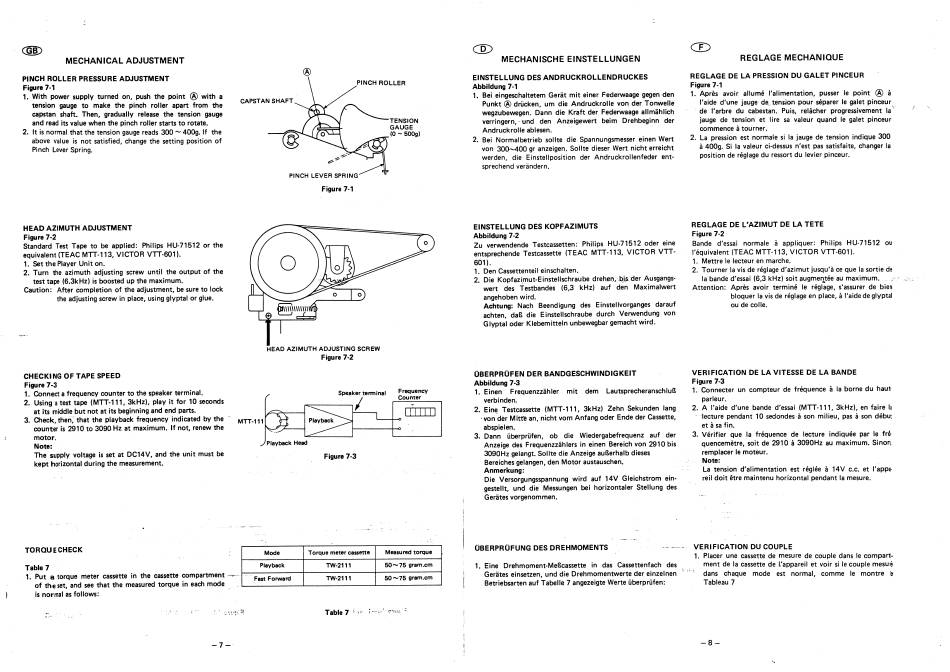

MECHANICAL
ADJUSTMENT
PINCH ROLLER
PRESSURE
ADJUSTMENT
Fiwre 7-1
1. With power supply turned on, push the point @ with a
tension gauge to make the pinch roller apart from ffe
capstan shaft. Then, gradually
release the tension gauge
and read its value when the pinch roller starts to rotate.
2. It is normal that the tension gauge reads 300
400g. If the
above value is not satisfied, change the setting position Of
Pinch Lever Spring.
HEAD
AZIMUTH
ADJUSTMENT
FiBJre 7-2
Standard Test Tape to be applied:
Philips HU-71512 or the
equivalent (TEAC MTT-113, VICTOR VTT-601).
I. Set the Player Unit on.
2. Tum the azimuth adjusting screw until the output of the
test tape (6.3kHz) is boosted up the maximum.
Caution:
After completion of the adjustment, be sure to lock
the adjusting screw in place, using glyptal or glue.
CHECKING
OF TAPE SPEED
Fiwre 7-3
l. Connecta frequency counter to the speakerterminal.
2. Using atest tape (MTT-111, 3kHz), play it for 10 seconds
at its middle but not at its beginning and end parts.
3. Oleck, then, that the playback frequency indicated by the
counter is 2910 to 3090 Hz at maximum.
If not, renew the
motor.
Note:
The supply voltage is set at DC14V, and the unit must be
kept horizontal during the measurement.
TORQUE
CHECK
Table
7
I. Put a torque meter cassette in the cassette compartment
Of the set,and seethat the measuredtorque in eachmode
is normal as follows:
PINCH
ROLLER
CAPSTAN
SHAFT
TENSION
GAUGE
(0 —5009)
4
4
PINCH
LEVER
SPRING
Figure 7-1
O
o
o
O
HEAD
AZIMUTH
ADJUSTING
SCREW
Figure 7-2
Frequency
Speaker terminal
Cou nter
Playback
MTT-III
Playback
Figure 7-3
Mode
Torque meter cassette
Measured
torque
Playback
TW-2111
50—75
gram.cm
Fast Forward
TW-2111
50 —e75 grun.cm
Table
7
MECHANISCHE
EINSTELLUNGEN
EINSTELLUNG
DES ANDRUCKROLLENDRUCKES
Abbildung
7-1
Bei eingeschaltetem Gerät mit einer Federwaage gegen den
Punkt @ drücken, um die Andruckrolle von der Tonwelle
wegzubewegen. Dann die Kraft der Federwaage allmählich
verringern, und den Anzeigewert beim Drehbeginn der
Andruckrolle
ablesen.
Bei Normalbetrieb solite die Spannungsmessereinen Wert
2.
von 300—400 gr anzeigen. Sollte dieser Wert nicht erreicht
werden,
die Einstellposition
der Andruckrollenfeder
sprechend
verändern.
EINSTELLUNG
DES KOPFAZIMUTS
Abbildung 7-2
Zu verwendendeTestcassetten:Philips HI-J-71512Oder eine
entsprechende T estcassette (TEAC MIT-113, VICTOR VTT-
601).
I.
Den Cassettenteil
einschalten.
2. Die Kopfazimut-Einstellschraube drehen, bis der Ausgangs•
wert
des Testbandes (6,3 kHz) auf den Maximalwert
angehoben wird.
Achtung: Nach Beendigung des Einstellvorgangesdarauf
achten, daß die Einstellschraubedurch Verwendung von
Glyptal OderKlebemittelnunbewegbar gemacht w ird.
OBERPROFEN
DER BANDGESCHWINDIGKEIT
Abbildung 7-3
Einen
Frequenzzähler
mit
dem Lautsprecheranschluß
I.
verbinden.
Eine Testcassette (MTT•III,
3kHz)
Zehn Sekunden lang
2.
von der Mitre an, nicht vom Anfang Oder Ende der Cassette,
abspielen.
Dann überprüfen, 0b die Wiedergabefrequenz auf der
3.
Anzeige des Frequenzzählers in einen Bereich von 2910 bis
3090Hz gelangt. Sollte die Anzeige außerhalb dieses
Bereiches gelangen, den Motor austauschen.
Anmerkung:
Die Versorgungsspannung Wird auf 14V Gleichstrom ein-
gestellt, und die Messungenbei horizontaler Stellung des
Gerätes vorgenommen.
OBERPRÜFUNG
DES DREHMOMENTS
1. Eine Drehmoment-Meßcassette
in das Cassettenfach
Gerätes einsetzen, und die Drehmomentwerte der einzelnen
Betriebsarten auf Tabelle 7 angezeigte Werte überprüfen:
REGLAGE
MECHANIQUE
REGLAGE
DE LA PRESSION
DU GALET
PINCEUR
Figure 7-1
Apres avoir allumé I'alimentation, pusser le point @ å
l.
I'aide d'une jauge deetension pour séparer le galet pinceur
de I'arbre du cabestan. Puis, relåcher progressivement
jauge de tension et lire sa valeur quand Ie galet pinceur
commence
å tourner.
La pression est normale si Ia jaugede tension indique 300
2.
å 400g. Si la valeur ci-dessusn'est pas satisfaite, changer la
position de réglagedu ressort du levier pinceur.
ent-
REGLAGE
DE L'AZIMUT
DE LA TETE
Figure 7-2
Bande d'essai normale
å appliquer:
Philips HU-71512
l'équivalent (TEAC MTT-113, VICTOR VTT-601).
I.
Mettre
le lecteur
en marche.
2. Tourner Ia vis de réglage d'azimut jusqu'å ce que Ia sortie de
Ia bande d'essai (6,3 kHz) soit augmentée au maximum.
Attention:
Aprés avoir terminé Ie réglage, s'assurer de bien
bloquer la vis de réglage en place, å I'aidede glyptal
ou de colle.
VERIFICATION
DE LA VITESSE
DE LA BANDE
Fi*are 7-3
Connecter un compteur de fréquence
Ia borne du haut
l.
parleur.
A l'aide d'une bande d'essai (MTT•III,
3kHz), en faire II
2.
•lecture pendant 10 sedondes å son milieu, pas
et
sa fin.
Vérifier que Ia fréquence de lecture indiquée par le fré
3.
quencemétre,soit de 2910
3090Hz au maximum. Sinon,
remplacer
Ie moteur.
Note:
La tension d'alimentation
est réglée
14V c.c. et I'app&
reil doit étre maintenu
horizontal
pendant
Ia mesure.
VERIFICATION
DU COUPLE
l. Placer une cassette de mesure de couple
dans Ie compart-
ment de Ia cassette de I.'appareil et voir si le couple mesué
des
dans chaque
mode
est normal,
comme
Tableau
7
-8-
la
ou
son début
Ie montre
