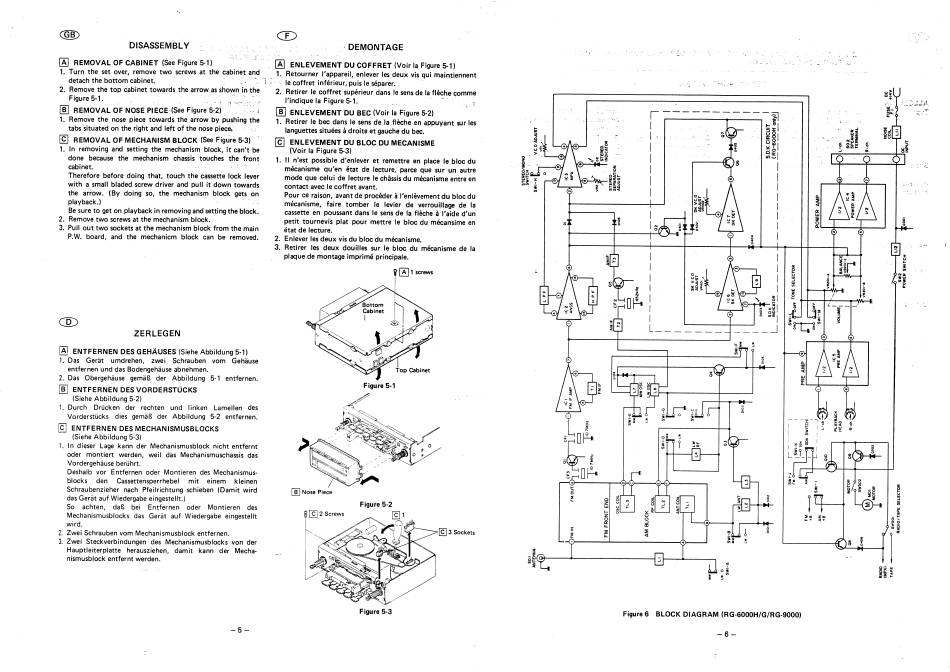

DISASSEMBLY
REMOVAL
OF CABINET
(See Figure 5-1)
I. Turn the set over, remove two screws at the cabinet and
detach
the bottom
cabinet.
2. Remove the top cabinet towards the arrow as shown in the
Figure 5-1.
@ REMOVAL OFNOSE PIECE (See Figure 5-2)
l. Remove the nose piece towards the arrow by pushing the
tabs situated on the right and left of the nose piece,
@ REMOVAL OFMECHANISM BLOCK(See Figure 5-3)
l. In removing and setting the mechanism block, it can't be
done
because
the
mechanism
chassis touches
the front
cabinet.
Therefore before doing that, touch the cassette lock lever
with
a small bladed screw driver
and pull it down towards
the arrow. (By doing so, the mechanism block gets on
playback.)
Be sure to get on playback in removing and setting the block.
2. Remove two screws at the mechanism
block.
3. Pull out two sockets at the mechanism block from the main
P.W. board,
and the mechanicm
block can be removed.
ZERLEGEN
@ ENTFERNE
N
DES GEHÄUSES
(Siehe Abbildung 5-1)
1. Das Gerät
umdrehen,
zwei
Schrauben
vom
Gehäuse
entfernen und das Bodengehäuse abnehmen.
2. Das Obergehäuse gemäß der Abbildung
5-1 entfernen.
@ ENTFERNEN DES VORDERSTÜCKS
(Siehe Abbildung 5-2)
I.
Durch
Drücken
der
rechten
und
linken
Lamellen
Vorderstücks
dies gemäß der Abbildung
5-2 entfernen.
ENTFERNEN
DES MECHANISMUSBLOCKS
(Siehe Abbildung 5-3)
I. In dieser Lage kann der Mechanismusblock
nicht entfernt
Oder montiert
werden, weil das Mechanismuschassis das
Vordergehäuse berührt.
Deshalb
vor Entfernen
Oder Montieren
des Mechanismus-
blocks
den
Cassettensperrhebel
mit
einem
kleinen
Schraubenzieher
nach Pfeilrichtung
schieben (Damit Wird
dasGerät auf Wiedergabeeingestellt.)
So
achten.
daß
bei
Entfernen
Oder
Montieren
Mechanismusblocks das Gerät auf Wiedergabe eingestellt
wird.
2. Zwei Schrauben
vom Mechanismusblock
entfernen.
3. Zwei Steckverbindungen des Mechanismusblocks von der
Hauptleiterplatte
herausziehen,
damit
kann
der Mecha-
nismusblock
entfernt
werden.
DEMONTAGE
ENLEVEMENT DU COFFRET (Voir la Figure 5-1)
I. Retourner l'appareil, enlever Ies deux vis qui maintiennent
le coffret inférieur, puis Ie séparer.
2. Retirer Ie coffret supérieur dans Ie sensde la fliche comme
I'indique la Figure 5-1.
@ ENLEVEMENT DUBEC (VoirlaFigure 5-2)
l. Retirer Ie bec dans Ie sensde Ia fléche en appuyant sur les
languettes situées å droite et gauche du bec.
@ ENLEVEMENT DUBLOC DUMECANISME
(Voir la Figure 5-3)
I.
II n'est possible d'enlever et remettre en place le bloc du
mécanismequ'en état de lecture, parce que sur un autre
mode que celui de lecture le chåssis du mécanisme entre en
contact
avec le coffret
avant.
Pour ce raison, avant de procéder å I'enlévement du bloc du
mécanisme, faire tomber Ie levier de verrouillage de la
cassette en poussant
dans Ie sens de Ia fléche å I'aide d'un
petit tournevis
plat pour mettre le bloc du mécansime en
état de lecture.
2.
Enlever Ies deux vis du bloc du mécanisme.
Retirer
Ies deux douilles sur Ie bloc du mécanisme de Ia
3.
plaque de montage imprimé principale.
screws
Bottom
Cabinet
TOP Cabinet
Figure 5-1
des
@Nose Piece
Figure 5-2
des
Screws
Figure 5-3
ox
Sockets
Figure6
BLOCK DIAGRAM (RG-6000H/G/RG.9000)
