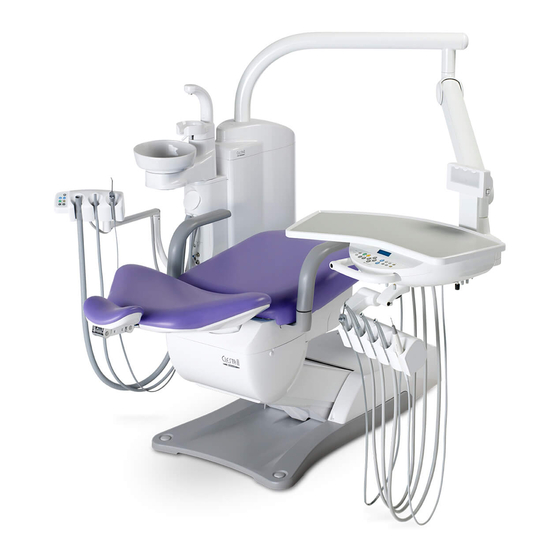

BELMONT CLESTA II Installationsanleitung
Patientenstuhl
Vorschau ausblenden
Andere Handbücher für CLESTA II:
- Bedienungsanleitung (9 Seiten) ,
- Bedienungsanleitung (19 Seiten) ,
- Bedienungsanleitung (24 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
PATIENTENSTUHL
CLESTA II
INSTALLATIONSANLEITUNG
WICHTIG
Dieses Handbuch enthält Anweisungen zur Installation des BELMONT CLESTA-II. Die in
diesem Handbuch aufgeführten Anweisungen müssen vor der Installation des
Patientenstuhles sorgfältig gelesen und verstanden werden.
Bewahren Sie diese Anleitung nach der Installation für die Wartung auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für BELMONT CLESTA II
Inhaltszusammenfassung für BELMONT CLESTA II
- Seite 1 CLESTA II INSTALLATIONSANLEITUNG WICHTIG Dieses Handbuch enthält Anweisungen zur Installation des BELMONT CLESTA-II. Die in diesem Handbuch aufgeführten Anweisungen müssen vor der Installation des Patientenstuhles sorgfältig gelesen und verstanden werden. Bewahren Sie diese Anleitung nach der Installation für die Wartung auf.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS GESAMTÜBERSICHT UND HAUPTKOMPONENTEN............3 ABMESSUNGEN UND SPEZIFIKATIONEN ................4 2-1. ABMESSUNGEN........................4 2-2. SPEZIFIKATIONEN......................4 VORBEREITUNG DES STUHLES FÜR DIE INSTALLATION..........5 3-1. AUSPACKEN DES STUHLES...................5 3-2. VORBEREITUNG DES STUHLES FÜR DIE INSTALLATION........5 EINSTELLUNG DER GESCHWINDIGKEIT (Abb. 4-1 und Abb. 4-2) .......10 HYDRAULIKDIAGRAMM .....................11 SCHALTDIAGRAMM ......................12 - 2 -... -
Seite 3: Gesamtübersicht Und Hauptkomponenten
1. GESAMTÜBERSICHT UND HAUPTKOMPONENTEN Abb. 1-1 Gesamtübersicht Hauptkomponenten (1) Kopfstütze (10) Pumpenabdeckung (2) Rückenlehne (11) Abdeckung für Kopfstütze (3) Rückenlehnenstütze (12) Abdeckung für Rückenlehne (4) Armlehne (links) (13) Abdeckung für Rückenlehnenhalter (5) Liegesitz (14) Obere Flanschabdeckung (6) Flansch (15) Hauptschalter (7) Untere Flanschabdeckung (16) Fußschalter (8) Flanschschlauchabdeckung... -
Seite 4: Abmessungen Und Spezifikationen
2. ABMESSUNGEN UND SPEZIFIKATIONEN 2-1. ABMESSUNGEN Abmessungen in mm Abb. 2-1 Abmessungen 2-2. SPEZIFIKATIONEN Ausgangshöhe des Sitzes........410mm Höhenverstellbarkeit des Sitzes......380mm Bewegung der Rückenlehne ......0° ~ 80° über horizontal Neigungsmechanismus Synchronisierte Rückenlehnenneigung (6° ~ 11° über horizontal) Automatische Bewegung 2 Behandlungsprogramme, 1 LP- Position und 1 Nullposition Steuerspannung..........Gleichstrom 12V Stromanschluss... -
Seite 5: Vorbereitung Des Stuhles Für Die Installation
3. VORBEREITUNG DES STUHLES FÜR DIE INSTALLATION 3-1. AUSPACKEN DES STUHLES Der Stuhl wird in 2 Verpackungseinheiten geliefert ( Stuhlsockel und Oberteil ) Überprüfen Sie den Karton mit dem Oberteil sorgfältig auf Vollständigkeit aller Zubehörteile anhand nachstehender Kontrollliste. ACHTUNG Verwenden Sie keine scharfen Instrumente zum Öffnen der Kartons, da diese das Polstermaterial oder andere Teile beschädigen können. - Seite 6 (2) Platzieren Sie den Sockel mit der Palette hinter dem geplanten Aufstellungsort des Holzschraube Stuhles. Hinterer Holzschraube (3) Entfernen Sie die Pumpenabdeckung. Tragegriff Entfernen Sie die Holzschrauben von der Sockelplatte. Heben Sie den Sockel an den Tragegriffen von der Palette, und stellen Palette Sie ihn auf den geplanten Aufstellungsort.
- Seite 7 (8) Entfernen Sie die Trägerplatte und befestigen Sie die untere Flanschabdeckung. (Abb. 3-4) Abdeckung fürTrägerbalken- Hinweis: Wird die Clesta-II Unit am Stuhl loch montiert, muss diese vor Abnehmen Holzschraube der Trägerplatte montiert werden. Beachten Sie bitte die Holzschraube Installationsanleitung für den Behandlungsplatz ( Unit ).
- Seite 8 Kopfstütze anbringen Befestigungs- (13) Befestigen Sie die öffnungen für Rückenlehnen- Rückenlehnenabdeckung am abdeckung Rückenlehnenpolster. Führen Sie die beiden oberen Haken der Abdeckung in die oberen Befestigungsöffnungen der Rückenlehne ein. Befestigungs- Drücken Sie das Rückenlehnenpolster haken an der gegen die Rückenlehne und schieben Sie Rückenlehnen- abdeckung gleichzeitig die Abdeckung herunter, so...
- Seite 9 (17) Befestigen Sie die Pumpenabdeckung mit 3 M5 Schraube M5 Schrauben am Sockel. (Abb. 3-11) Hinweis: Wird die Clesta-II Unit am Stuhl montiert, muss diese vor Befestigung der Pumpenabdeckung installiert Pumpen- abdeckung werden. Beachten Sie bitte die M5 Schraube Installationsanleitung des Behandlungsplatzes ( UNIT ).
-
Seite 10: Einstellung Der Geschwindigkeit (Abb. 4-1 Und Abb. 4-2)
4. EINSTELLUNG DER GESCHWINDIGKEIT (ABB. 4-1 UND ABB. 4-2) Die Geschwindigkeit für das Absenken des Sitzes und die Verstellung der Rückenlehne kann mit den Steuerknöpfen am Magnetventilblock justiert werden. Die Anzahl und Funktionen der Magnetventile werden in Abb. 4-1 dargestellt. A. -
Seite 11: Hydraulikdiagramm
5. HYDRAULIKDIAGRAMM Rückenlehnen- Sitzhöhen- zylinder zylinder Akkumulator Öl- behälter SV = Magnetventil Motorpumpe Filter Absperrventil Strömungsregulierbares Magnetventil Magnetventil Abb. 5-1 Hydraulikdiagramm - 11 -... -
Seite 12: Schaltdiagramm
6. SCHALTDIAGRAMM - 12 -... - Seite 13 NOTIZEN TAKARA COMPANY EUROPE GmbH 60437 Frankfurt Berner Straße 18 ● Tel: 069-506878-0 Fax: 069-506878-20 - 13 -...
