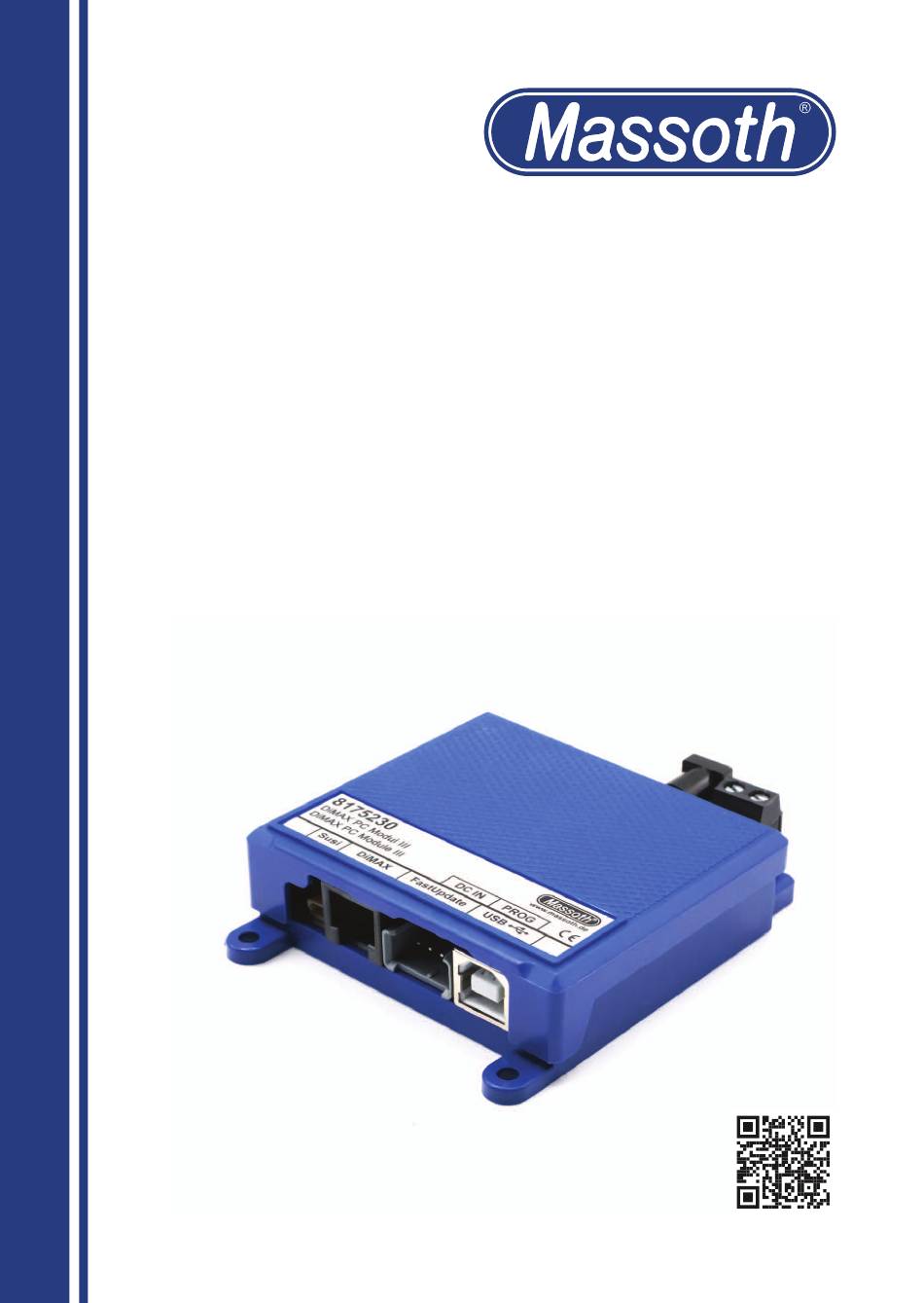

- Seite 1 DiMAX PC Modul III DiMAX PC Module III 8175230...
- Seite 2 Version der Firm- latest version of the firmware and ware und Dokumentation erhalten documentation can be obtained Sie über das Softwareprogramm from the Massoth Service Tool Massoth Service Tool (MST) und (MST) software program and auf www.massoth.de. from www.massoth.de. 1.1 Funktionsumfang 1.1 Summary of Functions • Plug and Play USB Anschluss...
- Seite 3 • DiMAX PC Module • USB 2.0 Kabel • USB 2.0 cable • FastUpdate Programmierkabel • FastUpdate programming cable • USB Stick (mit Massoth Service • USB Stick (including Massoth Tool, Bedienungsanleitungen, etc.) Service Tool, Manuals, etc.) • Bedienungsanleitung • Manual 1.3 Warnhinweise...
- Seite 4 Inbetriebnahme Installation 2.1 Anschließen des PC Moduls 2.1 Connections Schließen Sie das PC Modul Connect the PC Modul as gemäß Schaubild (Abbildung shown in illustration #1. It 1) an. Die Anschlüsse sind gives a complete overview of entsprechend eingezeichnet. all available connections. Spannungsversorgung 18...24V DC (min.
- Seite 5 Sie den Treiber bitte driver manually. The driver can be manuell. Den Treiber finden Sie found on the enclosed USB stick auf dem beiliegenden USB Stick and on the product page of the PC und auf der Produktseite des PC module at www.massoth.de. Moduls auf www.massoth.de.
- Seite 6 Achtung! Attention! Beachten Sie beim ersten Anschluss When connecting your PC to the PC Ihres PC an das PC Modul beim module for the first time, pay atten- Einstecken des PC Moduls auf die tion to the notes on the PC monitor Hinweise am PC-Monitor. Hier wird when plugging in the PC module.
- Seite 7 che Begrenzung, Brücke links) railways, Jumper set left) *2 Amps is the standard factory *Im Auslieferungszustand steht setting. die Brücke auf 2,0 Ampere. Important: A jumper must always Wichtig: Eine Brücke muss be set to either left or right. immer gesteckt sein, es dürfen nie beide offen sein ! 0.25mA Abbildung 2: Einstellbare Strombegrenzung Illustration #2: Adjustable current limitation...
- Seite 8 Decodern durchzuführen. product firmware. (Abbildung 1, Seite 4) (see illustration #1 on page 4) • Verwenden Sie hierfür das Soft- • Use the Massoth Service Tool wareprogramm Massoth Service (MST) software program for this Tool (MST). purpose. • Achten Sie darauf, daß beim Pro- • Make sure that only the decoder...
- Seite 9 Modul angeschlossene Program- ming track connected to the PC miergleis). module). • Verwenden Sie das Massoth • Use the Massoth Service Tool Service Tool (MST) und das (MST) and the corresponding entsprechende Decoderprofil um decoder profile to read or program CVs auszulesen oder zu program- CVs.
- Seite 10 Programmiergleis). Alternativ kann module). Alternatively, the service auch das Serviceboard verwendet board can also be used. werden. • Use the Massoth Service Tool • Verwenden Sie das Massoth (MST) and follow the on-screen Service Tool (MST) und folgen instructions. Sie den Anweisungen auf dem • Like the CV programming, the...
- Seite 11 Modus automatisch eine „Zentra- be updated via the bus cable. le“ und versorgt das zu aktualisie- • Use the Massoth Service Tool rende Gerät über das Buskabel. (MST) to install the latest firm- • Verwenden Sie das Massoth ware.
- Seite 12 PC module. oder SUSI-Buchse am PC Modul. • Start the update function in the • Starten Sie die Updatefunktion im Massoth Service Tool via the Massoth Service Tool über den “FastUpdate” button, if available, Button „FastUpdate“, insofern and follow the instructions on the verfügbar und folgen Sie den...
- Seite 13 Massoth Service Tool for the Service Tool. Beachten Sie die update. Follow the instructions Anleitung des Massoth Service of the Massoth Service Tool. For Tools. Zum Selbstupdate schließen the self-update, only connect the Sie nur die Spannungsversor- power supply and the USB cable.
- Seite 14 Technische Daten Technical Specifications • Spannungsversorgung • Power Supply 18 - 24 V DC (z.B. #8135301) 18 - 24 V DC (e.g. #8135301) • Stromaufnahme • Current 30 mA im Ruhezustand 30 mA in idle mode (externes Netzteil mit mindestens (external power supply with 2 Ampere Leistung wird benötigt) 2 Amps minimum required) • Programmiergleisspannung • Programming Voltage...
- Seite 15 Hilfestellung the most important information zu erhalten. Das Formular to enable a quick processing fragt dabei die wichtigsten of your request. Follow the QR Informationen ab um eine schnelle code or the following link: http://www.massoth.de/rma/ Bearbeitung Ihrer Anfrage zu...
- Seite 16 Zeiten geschaltet. times are announced. Die Telefonzeiten werden angesagt. 5.3 Warranty 5.3 Gewährleistung MASSOTH warrants this product MASSOTH gewährt die Fehlerfrei- to be free from defects in materials heit dieses Produkts im Rahmen and workmanship to the fullest...
- Seite 17 Reproduction and further use in whole or in part is Rechtliche Hinweise not permitted and requires written Dieses Dokument mit samt aller approval. Massoth and other brand Logos, Bilder, Grafiken, usw. names are registered trademarks ist urheberrechtlich geschützt. of their respective owners.
- Seite 18 Ganzen oder in Teilen ist nicht gestattet und bedarf der schriftlichen Freigabe. Massoth und andere Markenna- men sind eingetragene Marken der entsprechenden Inhaber.
- Seite 20 Massoth Systems GmbH QUALITY Frankensteiner Str. 28 · D-64342 Seeheim · Germany MADE IN FON: +49 (0)6151-35077-0 · FAX: +49 (0)6151-35077-44 GERMANY eMail: info@massoth.de · www.massoth.de 991146 BDA 8175230 RoHS COMPLIANT 03.11.2025...
