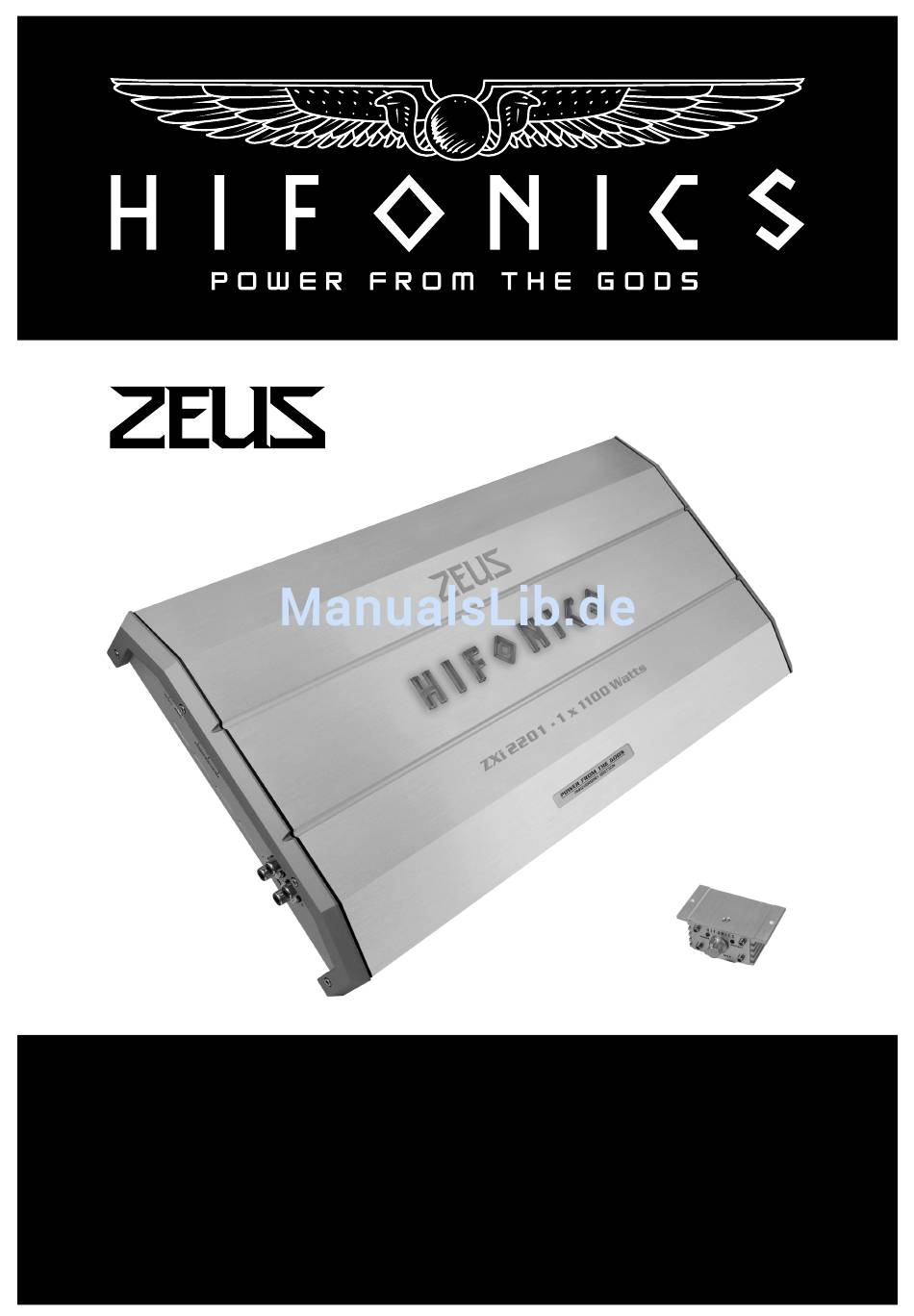

- Seite 1 Z 3 S E R I E S REV. VERS. 1.2 ZXi 1501 · ZXi 2201 Analog Monoblocks BEDIENUNGSANLEITUNG OWNER’S MANUAL...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS SICHERHEITSHINWEISE INSTALLATIONSHINWEISE ZXi1501 & ZXi2201 Funktionen und Bedienelemente Anschlussbeispiel: Tiefpass-Modus mit einem Subwoofer Anschlussbeispiel: Master/Slave-Modus Anschlussbeispiel: Vollbereichs-Modus mit einem Subwoofer EINSTELLBEREICH DER FILTER TECHNISCHE DATEN & GARANTIEHINWEIS FEHLERBEHEBUNG OWNER’S MANUAL IN ENGLISH FROM PAGE 15 Dieses Symbol weist Sie auf wichtige Hinweise auf den folgenden Seiten hin. Bei Nichtbeachtung besteht die Gefahr das zu installierende Gerät oder Teile des Fahrzeugs zu beschädigen. -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. BETRIEB AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS Bauen Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und AUSGELEGT. -
Seite 4: Installationshinweise
INSTALLATIONSHINWEISE HINWEIS! Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden. MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw.entfernt werden. -
Seite 5: Elektrische Anschlüsse
INSTALLATIONSHINWEISE ELEKTRISCHE ANSCHLÜSSE PROTECT – – BATT +12V LOGO BADGE BLUE WHITE FUSE BRIDGE POWER INPUT SPEAKER OUTPUT VOR DEM ANSCHLIESSEN Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Achten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (mind. 25 qmm), den passenden Sicherungswert sowie auf die Leitfähigkeit der Kabel. Säubern und entfernen Sie vorhandene Rost- und Oxidationsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten. -
Seite 6: Zxi1501 & Zxi2201
ZXi1501 · ZXi2201 FUNKTIONEN UND BEDIENELEMENTE SLAVE OUTPUT LINE INPUT PHASE FREQ RANGE Q-CONTROL SUB BOOST SUB SONIC LOW PASS LEVEL POWER MODE SLAVE FULL LP 0° 180° 20Hz 80Hz WIDE NRW 0dB 18dB 15Hz 55Hz 35Hz 250Hz 9V 0.2V PROTECT REMOTE EXTENDED BASS CONTROL... -
Seite 7: Anschlussbeispiel: Tiefpass-Modus Mit Einem Subwoofer
ZXi1501 · ZXi2201 ANSCHLUSSBEISPIEL: Tiefpass-Modus mit einem Subwoofer PROTECT – – SLAVE OUTPUT LINE INPUT PHASE FREQ RANGE Q-CONTROL SUB BOOST SUB SONIC LOW PASS LEVEL BATT +12V POWER LOGO MODE BADGE BLUE WHITE SLAVE FULL LP FUSE 0° 180° 20Hz 80Hz WIDE NRW 0dB 18dB... -
Seite 8: Anschlussbeispiel: Master/Slave-Modus
ZXi1501 · ZXi2201 ANSCHLUSSBEISPIEL: Master/Slave-Modus mit zwei Verstärker Bass-Fernbedienung mittels 1. Stereo Cinch-Audiokabel (R/L od. SUB OUT) beiliegendem Kabel mit dem vom Steuergerät mit LINE INPUT R/L des Anschluss am Verstärker Verstärkers (MASTER) verbinden. (MASTER) verbinden (REMOTE) 2. Stereo Cinch-Audiokabel (SLAVE OUT) vom Verstärkers (MASTER) mit LINE INPUT des Steuerleitung REM Verstärkers (SLAVE) verbinden. - Seite 9 ZXi1501 · ZXi2201 ANSCHLUSSBEISPIEL: Subwoofer mit Single-Schwingspule MASTER MASTER/SLAVE Link SLAVE wie auf Seite 8 beschrieben. PROTECT PROTECT – – – – BATT +12V BATT +12V LOGO LOGO BADGE BADGE BLUE BLUE WHITE FUSE WHITE FUSE BRIDGE BRIDGE POWER INPUT SPEAKER OUTPUT POWER INPUT SPEAKER OUTPUT...
-
Seite 10: Anschlussbeispiel: Vollbereichs-Modus Mit Einem Subwoofer
ZXi1501 · ZXi2201 ANSCHLUSSBEISPIEL: Vollbereich-Modus mit einem Subwoofer PROTECT – – SLAVE OUTPUT LINE INPUT PHASE FREQ RANGE Q-CONTROL SUB BOOST SUB SONIC LOW PASS LEVEL BATT +12V POWER LOGO MODE BADGE BLUE WHITE SLAVE FULL LP FUSE 0° 180° 20Hz 80Hz WIDE NRW 0dB 18dB... -
Seite 11: Einstellbereiche Der Filter
EINSTELLBEREICHE DER FILTER LEVEL 0,7 V 0,25 V 0,2 V SUB SONIC 35 Hz 21 Hz 48 Hz 15 Hz 55 Hz LOW PASS 140 Hz 40 Hz 220 Hz 35 Hz 250 Hz EXTENDED BASS CONTROL SUB BOOST 9 dB 3 dB 15 dB 0 dB... -
Seite 12: Technische Daten & Garantiehinweis
Alle HiFonics Verstärker sind mit einer individuelle Seriennummer versehen, die für statistische und servicebedingte Zwecke aufgezeichnet wird. Alle HiFonics Verstärker sind sowohl mit einer E-Kennzeichnung als auch einer CE-Kennzeichnung versehen. Damit sind die Geräte für den Betrieb in Fahrzeugen innerhalb der Europäischen Union (EU) zertifiziert. -
Seite 13: Fehlerbehebung
FEHLERBEHEBUNG Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4. - Seite 14 FEHLERBEHEBUNG HINWEIS! SCHUTZ-SCHALTUNG Im Verstärker sind verschiedene elektronische Schutzsicherungen integriert. Bei Überlastung, Überhitzung, Kurzschluss an den Lautsprechern, aber auch bei zu niederohmigen Betrieb oder mangelhafter Stromversorgung schaltet dieser ab, um größeren Schäden vorzubeugen. Liegt eine der oben genannten Störungen vor, leuchtet die PROTECT LED (rot) auf.
-
Seite 15: Owner's Manual In English From
TABLE OF CONTENT SAFETY INSTRUCTIONS INSTALLATION INSTRUCTIONS ZXi1501 & ZXi2201 Features and operational controls Interconnetion example Low Pass-Mode with 1 Subwoofer Interconnetion example Master/Slave-Mode Interconnetion example Full Range-Mode with 1 Subwoofer FILTER SETTING RANGE SPECIFICATIONS & WARRANTY DISCLAIMER TROUBLE SHOOTING This symbol adverts you a important reference note on the following pages. -
Seite 16: Safety Instructions
SAFETY INSTRUCTIONS PLEASE ATTEND THE FOLLOWING ADVICES BEFORE THE FIRST OPERATION! DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPER- WILL BE EXPOSED TO HIGH HUMIDITY AND DUST. Install ATION WITH A 12V ON-BOARD ELECTRICAL SYSTEM OF A the device at a location, where it will be protected from high VEHICLE. -
Seite 17: Installation Instructions
INSTALLATION INSTRUCTION REFERENCE NOTE Before you start with the installation of the sound system, disconnect by any means the GROUND connection wire from the battery, to avoid any risk of electric shock and short circuits. MECHANICAL INSTALLATION Avoid any damage removing of the components of the vehicle like wires, cables, board computer, seat belts, gastank or the like. Ensure that chosen location provide sufficient air circulation for the amplifier. -
Seite 18: Electrical Interconnection
INSTALLATION INSTRUCTION ELECTRICAL INTERCONNECTION PROTECT – – BATT +12V LOGO BADGE BLUE WHITE FUSE BRIDGE POWER INPUT SPEAKER OUTPUT BEFORE THE CONNECTION For the professional installation of a sound system appropriate wiring kits are available in car audio retailer stores. Attend the sufficient profile section (at least 25 mm ), the suitable fuse rating and the conductivity of the cables when you purchase your wiring kit. -
Seite 19: Zxi1501 & Zxi2201
ZXi1501 · ZXi2201 FUNCTIONS AND OPERATIONAL CONTROLS SLAVE OUTPUT LINE INPUT PHASE FREQ RANGE Q-CONTROL SUB BOOST SUB SONIC LOW PASS LEVEL POWER MODE SLAVE FULL LP 0° 180° 20Hz 80Hz WIDE NRW 0dB 18dB 15Hz 55Hz 35Hz 250Hz 9V 0.2V PROTECT REMOTE... -
Seite 20: Interconnetion Example Low Pass-Mode With 1 Subwoofer
ZXi1501 · ZXi2201 INTERCONNECTION EXAMPLE Low-Pass Mode with 1 Subwoofer PROTECT – – SLAVE OUTPUT LINE INPUT PHASE FREQ RANGE Q-CONTROL SUB BOOST SUB SONIC LOW PASS LEVEL BATT +12V POWER LOGO MODE BADGE BLUE WHITE SLAVE FULL LP FUSE 0°... -
Seite 21: Interconnetion Example Master/Slave-Mode
ZXi1501 · ZXi2201 INTERCONNECTION EXAMPLE Master/Slave Mode Connect the bass remote 1. Connect Stereo RCA output (CH1/2 L/R or controller and the remote terminal SUB OUT) of the headunit with the on the amplifier (MASTER) with LINE INPUT CH1/2 of the amplifier (MASTER) the enclosed cable (REMOTE). - Seite 22 ZXi1501 · ZXi2201 INTERCONNECTION EXAMPLE 1 Subwoofer with a Single-Voicecoil MASTER MASTER/SLAVE Link SLAVE like described on page 22. PROTECT PROTECT – – – – BATT +12V BATT +12V LOGO LOGO BADGE BADGE BLUE BLUE WHITE FUSE WHITE FUSE BRIDGE BRIDGE SPEAKER OUTPUT POWER INPUT...
-
Seite 23: Interconnetion Example Full Range-Mode With 1 Subwoofer
ZXi1501 · ZXi2201 INTERCONNECTION EXAMPLE Full Range Mode with 1 Subwoofer PROTECT – – SLAVE OUTPUT LINE INPUT PHASE FREQ RANGE Q-CONTROL SUB BOOST SUB SONIC LOW PASS LEVEL BATT +12V POWER LOGO MODE BADGE BLUE WHITE SLAVE FULL LP FUSE 0°... -
Seite 24: Filter Setting Range
FILTER SETTING RANGE LEVEL 0,7 V 0,25 V 0,2 V SUB SONIC 35 Hz 21 Hz 48 Hz 15 Hz 55 Hz LOW PASS 140 Hz 40 Hz 220 Hz 35 Hz 250 Hz EXTENDED BASS CONTROL SUB BOOST 9 dB 3 dB 15 dB 0 dB... -
Seite 25: Specifications & Warranty Disclaimer
Technical specifications are subject to change! Errors are reserved! For damages on the vehicle and the device, caused by handling errors of the device, we can’t assume liability. All HiFonics Amplifiers are tagged with a individual serialnumber, which will be registerd for statistic and service conditional purposes. -
Seite 26: Trouble Shooting
TROUBLE SHOOTING Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct. Recheck 2. The cabels have no mechanical or electrical contact. Recheck 3. The remote turn-on connection from the headunit to the amplifier is not correct. Recheck 4. - Seite 27 TROUBLE SHOOTING REFERENCE NOTE PROTECTION CIRCUIT This amplifier owns a protection circuit. If overloading, overheating and shorted loudspeakers, or too low impedance or insufficient power supply is insisted, the amplifier shuts down to prevent serious damage. If one of this disfunctions is detected, the red PROTECT LED lights up.
- Seite 28 Audio Design GmbH · www.hifonics.de Am Breilingsweg 3 · D-76709 Kronau (Germany) Tel. +49 (0)7253 - 9465-0 · Fax +49 (0)7253 - 946510...
