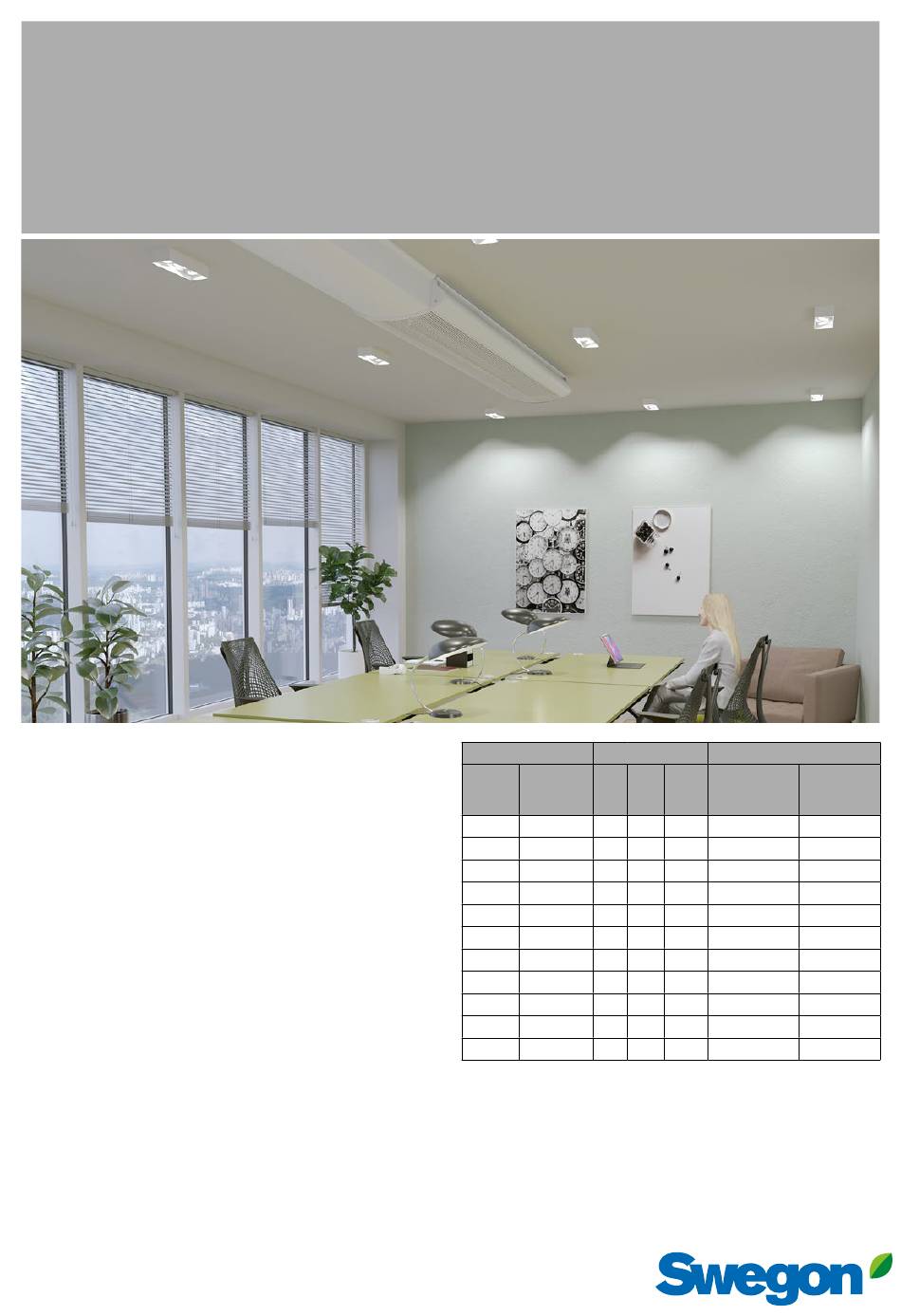

ADRIATIC d
Aktiver Klimabalken zum Kühlen, Heizen und Lüften
KURZINFORMATIONEN
ADRIATIC ist ein Klimabalken mit integrierter Zirkulations-
○
öffnung im Unterteil.
Klimabalken zum Kühlen, Heizen und Lüften.
○
Entworfen für eine freihängende Montage, abgependelt
○
oder dicht unter der Decke.
Stilvolles Designteil in zwei wählbaren Ausführungen.
○
Wenige Ausführungen mit hoher Leistung für unter-
○
schiedlichen Bedarf.
Werkseitig montierte Steuerungsregelung und Zubehöre
○
(wählbar).
Regelbarer k-Faktor für einen breiten Luftvolumen-
○
strombereich.
Servicefreundlich mit abklappbarem Designteil für
○
leichten Zugriff.
Als Zubehör gibt es auf Wunsch eine Anschluss-
○
abdeckung, um den Lüftungskanal und die Wasserrohre
zu verbergen.
Einfache Einregulierung vor Ort.
○
○ Ausgerüstet mit ADC sowie einstellbarer Schlitzregelung
mithilfe eines Drehrads zur einfachen Anpassung vor Ort.
Standardfarbe Weiß RAL 9003
○
- 5 alternative Standardfarben
- Andere Farben sind auf Anfrage erhältlich.
Ausführung Zuluft
Größe Luft- Pa*
anschluss
1,2 125 50
1,2 125 50
1,8 125 50
1,8 125 50
1,8 125 50
2,4 125 50
2,4 125 50
2,4 125 50
3,0 125 50
3,0 125 50
3,0 125 50
*Gesamtdruck Kanal Pa)
**Luft: ΔT =7 K, Wasser: ΔT =8,5 K, Wasserdurchfluss=0,05 l/s für 1,2 m und
Luft mk
1,8 m, Wasserdurchfluss=0,1 l/s für 2,4 m und 3,0 m
***Einschließlich -4 dB Raumdämpfung
Leistung
l/s m /h Gesamtkühl-
3
kapazität gel [dB(A)]
[W]**
14 50,4 518
21 75,6 596
10 36 539
20 72 796
31 111,6 934
14 50,4 788
30 108 1101
44 158,4 1236
17 61,2 946
34 122,4 1298
52 187,2 1467
Schallpe-
***
<20
24
<20
<20
25
<20
21
28
<20
20
30
