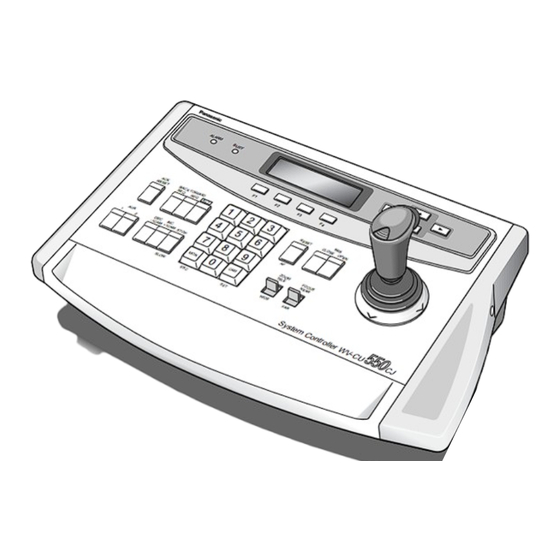

System Controller
Operating Instructions
WV-CU550CJ
Model No.
Before attempting to connect or operate this product,
please read these instructions carefully and save this manual for future use.

Werbung

loading

  Verwandte Anleitungen für Panasonic WV-CU550cj

  Inhaltszusammenfassung für Panasonic WV-CU550cj

  • Seite 1 System Controller Operating Instructions WV-CU550CJ Model No. Before attempting to connect or operate this product, please read these instructions carefully and save this manual for future use.
  • Seite 2: Inhaltsverzeichnis

    Kaufsunterlage aufbewahren, um im Falle eines Diebstahls Bedienungs- und Wartungsanweisungen die ldentifizierung zu erleichtern. in den Unterlagen hinweisen, die dem Gerät beiliegen. Modellnummer WV-CU550CJ Fabriknummer WARNUNG: UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERHÜTEN, DIESES GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSSETZEN.
  • Seite 3: Vorwort

    VORWORT Der System-Steuergerät WV-CU550CJ ermöglicht die flexible Steuerung von 128 Kameras und 16 Monitoren in Verbindung mit dem optionalen Matrix-Switcher WJ-SX550C und der Erweiterungseinheit WJ-AD550. Wenn in einem System mit Receivers (WV-RC100, WV-RC150 oder WV-RC170) oder Kombinationskameras von Panasonic ver- wendet, kann das System-Steuergerät WV-CU550CJ die Kamerafunktionen wie Zoom und Fokus sowie das Zubehör, wie zum...
  • Seite 4: Vorsichtsmassnahmen

    VORSICHTSMASSNAHMEN • Die Installation des Geräts nur von qualifiziertem • Zum Reinigen des Gehäuses keine starken oder Kundendienstpersonal oder sonstigen Fachleuten scheuernden Reinigungsmittel verwenden. vornehmen lassen. Schmutz mit einem trockenen Tuch abwischen. Bei stärkerer Verschmutzung vorsichtig mit einem milden • Das Gerät nicht zerlegen. Reinigungsmittel abwischen.
  • Seite 5: Wichtige Bedienungselemente Und Ihre Funktionen

    WICHTIGE BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN Vorderansicht ALARM BUSY IRIS BACK FORWARD RESET PRESET CLOSE OPEN ZOOM FOCUS -1CAM +1CAM STOP TELE NEAR WIDE SLOW System Controller WV-CU Rückenansicht CONTROLLER CONTROLLER DATA MODE UNIT No. TERM.
  • Seite 6 q Alarmanzeige (ALARM) !2 Preset-Taste (PRESET) Blinkt im Alarmfall. Auto-Fokus-Taste (AF) Wechselt auf Dauerlicht, wenn der Alarm automatisch PRESET: In einem mit den vorgeschriebenen Kameras zurückgesetzt wird. ausgerüsteten System kann die angewählte Kamera Sie kann mit der Taste ACK RESET gelöscht werden. durch Betätigen dieser Taste in Verbindung mit den Zifferntasten in eine Preset-Position gefahren wer- w Belegt-Anzeige (BUSY)
  • Seite 7 ON/OFF) @0 ALT-Taste (ALT) Schaltet die Stromversorgung des System-Steuergeräts Aktiviert die Zweitfunktion bei Doppelfunktionstasten. WV-CU550CJ ein und aus. @1 Vorwärts-Sequenztaste (FORWARD SEQ) @9 Netzkabel Mit dieser Taste wird eine gewählte Programm- oder Toursequenz auf dem aktiven Monitor in Vorwärts- richtung gestartet.
  • Seite 8: Einbau

    EINBAU System-Steuergerät für den Video-Multiplexer der Serie WJ-FS616 Wenn dieses System-Steuergerät mit einem optionalen Video-Multiplexer der Serie WJ-FS616 kombiniert wird, die Anzeigefolien und den Label gemäß nachfolgender Abbildung auf dem Steuergerät anbringen. Für weitere Einzelheiten siehe die Bedienungsanleitung des WJ-FS616. Hinweis: Stellen Sie das System-Steuergerät auf einer ebenen Fläche auf.
  • Seite 9: Systeminformationen

    SYSTEMINFORMATIONEN Bitte beachten, daß die folgenden Funktionen hinzugefügt Versionsinformationen wurden, um den Betrieb der Kombinationskameras zu verbessern. Matrix-Switcher der Serie WJ-SX550 Das On-Screen-Display zeigt die Version bei einem “Kaltstart” oder “Normalstart” während des Einschaltens Zusätze der Stromversorgung an. Wahl der Schwenk/Neigungsgeschwindig- M a t r i x S w i t c h e r keit M o d e l...
  • Seite 10: Technische Daten

    TECHNISCHE DATEN Stromversorgung: 220 V bis 240 V Wechselstrom, 50 Hz Leistungsaufnahme: ca. 5 W Daten-Eingang/Ausgang: 6-pol. Modularbuchse (RS-485, 4 Leitungen) Schaltfunktionen: Programmsequenz/Toursequenz Gruppensequenz/Rückwärtssequenz Vorwärtssequenz/Ink., Dek. Kamera-Funktionen: Elektronischer Verschluß: Ein/Aus, Verschlußzeiten Elektronische Empfindlichkeitsanhebung: Autom./Manuell/Aus Elektronisches Zoomen: Ein/Aus, Zoom-Position: Bereichswahl Gegenlichtkompensation: Autom./Preset/Aus Objektiv-Funktionen: Blende: Öffnen/Schließen/Preset (nur Objektiv mit Gleichstromsteuerung) Fokus: Nah/Fern...
  • Seite 11 Matsushita Electric Industrial Co., Ltd. Web Site : http://www.panasonic.co.jp/global/ NM0202-0 V8QA6008AN Printed in Japan N 19 Gedruckt in Japan Imprimé au Japon Impreso en Japón 2002 © Matsushita Communication Industrial Co., Ltd. All rights reserved.
