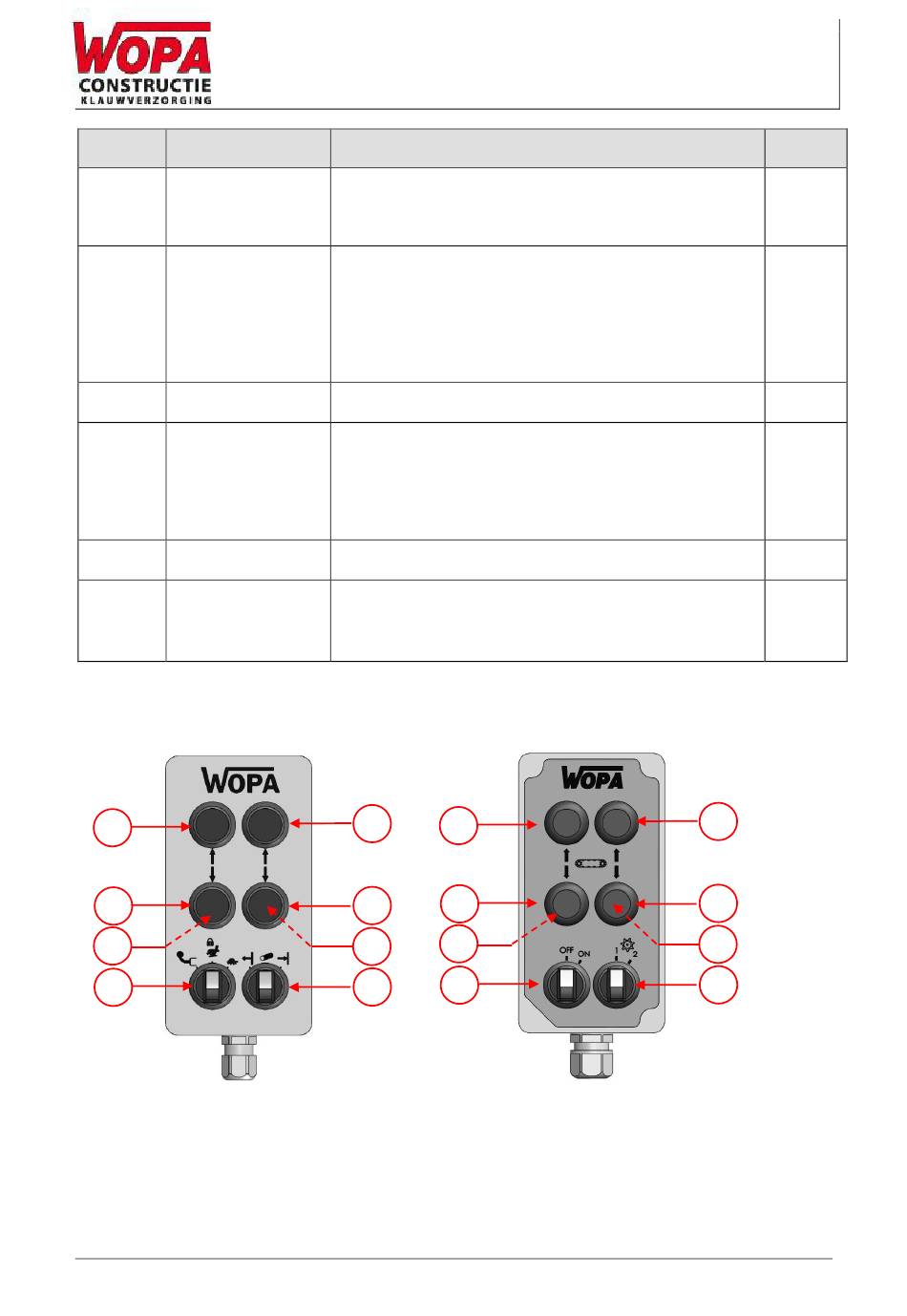

Wopa SA0061 Benutzerhandbuch Seite 18

Komponente
1 Positionsschalter
230V/ 400V.
(versionsabhängig)
2 Positionsschalter
400 V Drehrichtung.
(versionsabhängig)
3 Not-Aus-Taste
4 Drucktaste 24-V-
Motor
5 Positionsschalter
Arbeitsscheinwerfer.
6 Positionsschalter
Beleuchtung Box
SA0061 Mover
1
2
3
4
Abbildung 4 Ferngesteuerter Mover/Raupenantrieb
Rev1
Klauenpflegestand SA0061 / SA0061TD
Beschreibung
•
Bei Maschinen, die für eine
Pumpenanschlussspannung von 230V und 400V
geeignet sind, stellen Sie hier die
Anschlussspannung ein.
•
Bei Maschinen, bei denen die Pumpe mit 400 V
betrieben werden kann, muss für jeden
Anschlusspunkt die richtige Drehrichtung des
Drehstromnetzes eingestellt werden.
•
Dies kann testend ermittelt werden. Nur wenn die
richtige Drehrichtung gewählt wird, funktionieren die
hydraulischen Funktionen richtig.
•
Wenn die Not-Aus-Taste gedrückt wird, werden alle
Bewegungen gestoppt.
•
Wenn die Taste gedrückt wird, wird der 24-V-
Hydraulikmotor eingeschaltet, um eine hydraulisch
angetriebene Systemkomponente anzutreiben.
•
Diese Funktion ist nicht für den normalen Betrieb
gedacht, sondern um die Position eines Anlagenteils
z.B. während der Reinigung zu verändern.
•
Die Arbeitsscheinwerfer können ein- oder
ausgeschaltet werden.
•
Wählen Sie zwischen den folgenden Modi:
•
Lampen an der Vorderseite an
•
Lampen an der Rückseite an
•
Alle Lampen an.
5
1
2
6
3
3
8
7
Seite 18 von 51
Benutzerhandbuch
SA0061TD Rups
Sectie /
locatie
5
6
3
9
