2.2.1. Elektrische Elemente

9
10

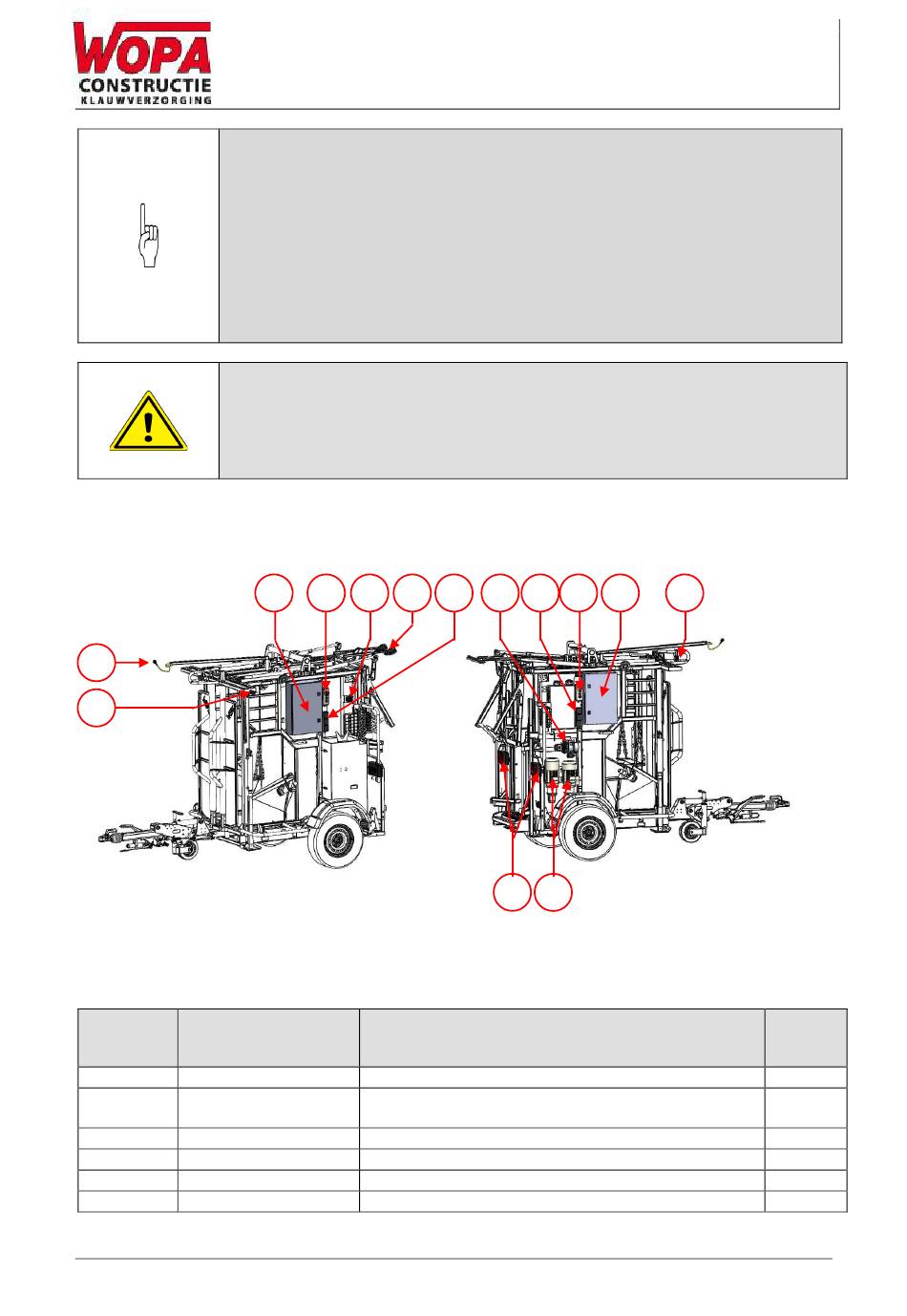

Abbildung 2 Übersicht über die wichtigsten elektrischen Komponenten
Das System besteht aus folgenden Hauptteilen
Komponente
1 Schaltschrank
2 Bedienungsschalter
3 Antriebsstecker
4 Arbeitslampen
5 Steckdosen
6 24 V-Motor
Rev1
Das Elektrosystem versorgt die Hydraulikeinheit, die Beleuchtung und die
Steckdosen mit Strom.
Einzelheiten zur weiteren Struktur und zur Bedienung des Elektrosystems
siehe Schaltplan (dieser befindet sich in der Regel im Schaltschrank der
Anlage).
Die Anordnung der Steuerkomponenten Ihrer Anlage kann von der
nachfolgenden Abbildung abweichen.
Arbeiten am Elektrosystem dürfen ausschließlich von qualifizierten Technikern
ausgeführt werden.
1 2 3 4
Beschreibung
•
Enthält die Steuerungskomponenten.
•
Zum Ein- und Ausschalten der verschiedenen
Funktionen.
•
Anschluss für die Fernsteuerung des Antriebs.
•
Für die Beleuchtung des Arbeitsbereichs.
•
Anschlussmöglichkeit für Werkzeuge.
•
Stromversorgung für das 24 V-System.
Seite 16 von 51
Klauenpflegestand SA0061 / SA0061TD
Funktion
HINWEIS!
5 6 5 2 7
11 12
Benutzerhandbuch
8
Abschni
tt /
Position
