Anschließen
VORSICHT
Verletzungs-/Beschädigungsgefahr!
– Verlegen Sie die Kabel so, dass sie keine
Stolperfallen bilden.
– Schalten Sie vor dem Anschluss Ihren
AV-Receiver aus und ziehen Sie den Netz-
stecker.
Subwoofer anschließen
Zum Aufstellen und Anschließen beachten Sie bitte
unbedingt die separate Bedienungsanleitung für
die Subwoofer.
Um die THX-Spezifikationen zu erreichen, sollten Sie
die Subwoofer ausschließlich per Kabel mit Ihrem
AV-Receiver verbinden.
– Benutzen Sie dazu möglichst kurze, gut abge-
schirmte Cinch-Kabel.
– Sofern Ihr AV-Receiver nur einen Subwoofer-
Ausgang besitzt, verwenden Sie einen Y-Cinch-
Adapter, den Sie möglichst direkt am AV-Receiver
anschließen.
Lautsprecher anschließen
1. Verlegen Sie Lautsprecherkabel vom AV-Receiver
zu jedem Lautsprecher. Verwenden Sie dazu
möglichst hochwertige Lautsprecher-Doppellitze
mit einem Querschnitt von mindestens 2 mm

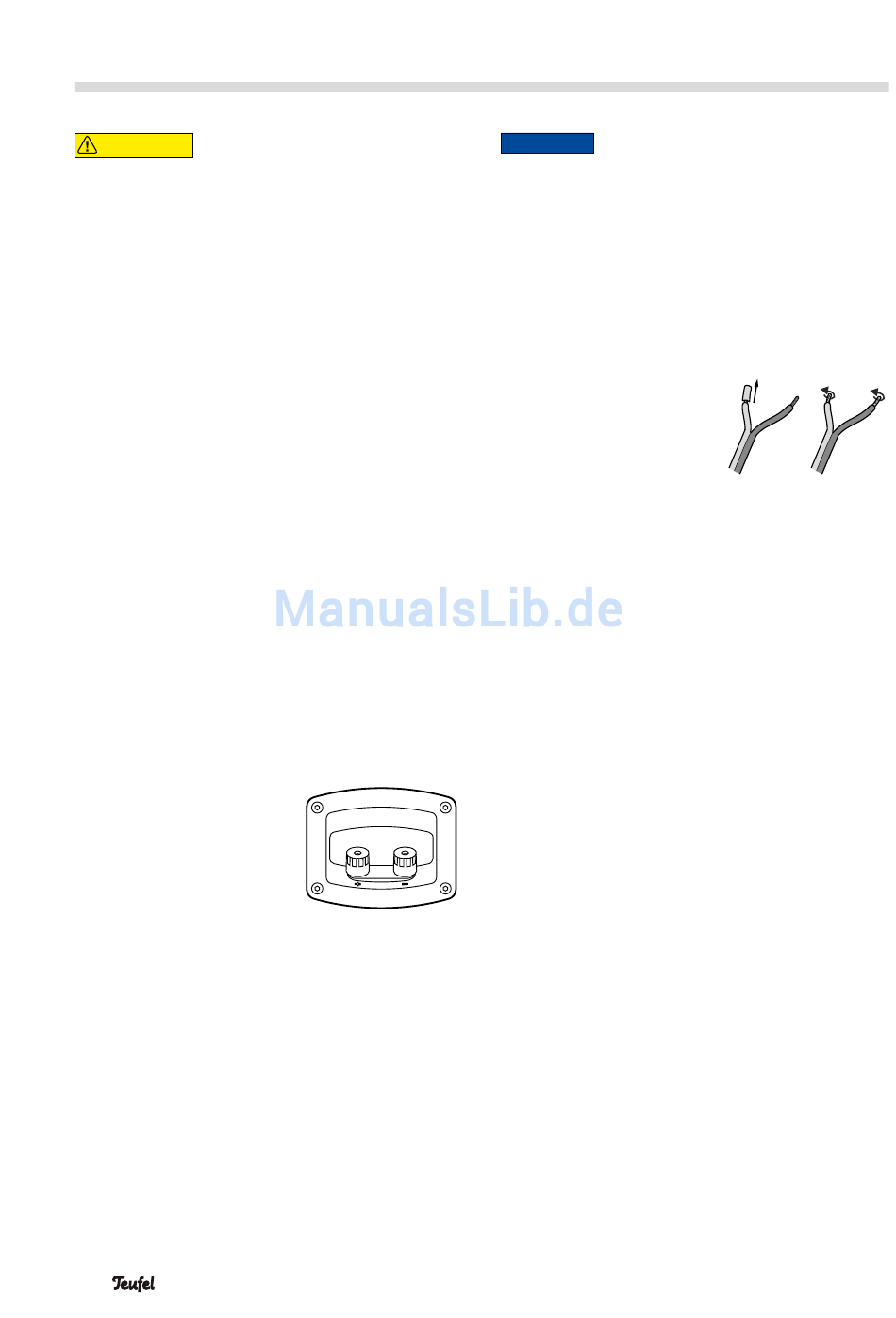

2. An der Rückseite der Laut-
sprechers befindet sich
je ein Anschluss terminal
mit zwei Polklemmen. Hier
können Sie das Lautspre-
cherkabel direkt oder
mittels Bananensteckern
anschließen. Wir beschreiben hier nur den
direkten Anschluss.
Die Klemmen sind rot (+) und schwarz (-) markiert.
10 • System 6 THX
2
.
®
Select
HINWEIS
Achten Sie auf die korrekte Polung!
– Verbinden Sie jeweils die gleichfarbigen
Klemmen Ihres Aktiv- und Passiv-Laut-
sprechers miteinander, da sonst die
Klangqualität leidet. Um dies zu erleich-
tern, sind die einzelnen Litzen der Laut-
sprecherkabel durch unterschiedliche
Farben oder Formen gekennzeichnet.
3. Teilen Sie die Litze an beiden
Enden auf etwa 30 mm und
entfernen Sie jeweils ca.
10 mm der Isolierung.
Verdrehen Sie die Litze,
damit keine Adern heraus-
stehen.
4. Drehen Sie die Anschlussklemme gegen den
Uhrzeigersinn los. Führen Sie das abisolierte
Kabelende in das nun sichtbare Loch ein. Drehen
Sie die Klemme im Uhrzeigersinn zu. Damit ist das
Kabel festgeklemmt.
5. Schließen Sie das andere Ende des Lautsprecher-
kabels an die Klemmen Ihres AV-Receivers an.
Schließen Sie zum Abschluss auch das Netzkabel
Ihres AV-Receivers wieder an.
