- Seite 1 Betriebsanweisung Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanweisung gründlich durch, und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanweisung sorgfältig aufbewahren! HP-450...
-
Seite 2: Inhaltsverzeichnis

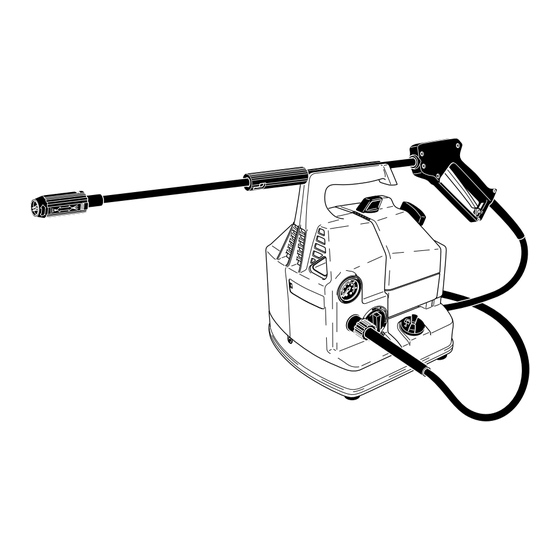

Schmutz mühelos entfernen. Der Schaumsprüher dient zur Intensivreinigung starker Verschmutzungen, bei denen Wasser und Druck nicht ausreichen. Auch rund ums Haus findet der DOLMAR HP-450 Hochdruck- Hochdruckreiniger reiniger seine Anwendung. Müheloses Reinigen von Rohren High pressure cleaner und Abflüssen ist mit dem Rohrreinigungsset möglich. -
Seite 3: Lieferumfang
Stromquellen richten! Augen- und Gehörschutz tragen! Schalldruckpegel nach NSW Noise Control Act (Australien) Rauchen verboten! Kraftstoffgemisch Kein offenes Feuer! Leerlauf Einstellung Multifunktionsschalter Vergasereinstellung nur durch DOLMAR-Service Motor starten Erste Hilfe Chokehebel Motor ausschalten! STOP RE Y Recycling CE-Kennzeichnung Schutzhandschuhe tragen! -
Seite 4: Sicherheitshinweise Allgemeine Hinweise
SICHERHEITSHINWEISE Allgemeine Hinweise Zur Gewährleistung der sicheren Handhabung muß die Bedien- person unbedingt diese Betriebsanweisung ganz lesen, um sich mit der Handhabung des Hochdruckreinigers vertraut zu machen. Unzureichend informierte Bediener können sich und andere Personen durch unsachgemäßen Gebrauch gefährden. Wird der Hochdruckreiniger ausgeliehen, muß eine Unterwei- sung zur Benutzung des Gerätes erfolgen. -
Seite 5: Anschlüsse
Hochdruckschlauch (A) (siehe auch Kapitel „INBETRIEBNAHME“) Maximaler Arbeitsdruck und die maximal zulässige Temperatur sind auf dem Schlauch aufgedruckt (siehe auch technische Daten). Im Ersatzfall dürfen nur Original-DOLMAR Hochdruckschläuche ver- wendet werden (siehe „Auszug aus der Ersatzteilliste“). Wasseranschluß (B) (siehe auch Kapitel „INBETRIEBNAHME“) Der Wasser-Anschluß... -
Seite 6: Arbeitsverhalten Und -Technik
Arbeitsverhalten und -technik ACHTUNG ! Sprührohr niemals auf andere Personen oder Tiere richten! Menschen und Tiere dürfen mit dem Hochdruckreiniger NICHT gereinigt werden, da extreme Verletzungsgefahr besteht (10)! Niemals am Körper befindliche Kleidungsstücke z.B. Schuhe mit dem Hochdruckreiniger reinigen (Verletzungsgefahr!). Niemals mit den Händen in den Wasserstrahl fassen (extreme Verletzungsgefahr durch den austretenden Wasserstrahl) (11). -
Seite 7: Transport Und Lagerung
Sie gefährden hierdurch Ihre Sicherheit. Wartungs- und Instandsetzungsarbeiten dürfen nur soweit ausge- führt werden, wie sie in dieser Betriebsanweisung beschrieben sind. Alle weiteren Arbeiten müssen vom DOLMAR Service übernommen werden. Nur Original DOLMAR Ersatzteile und Zubehör verwenden. Bei Verwendung von nicht Original DOLMAR Ersatzteilen und Zubehör ist mit erhöhter Unfallgefahr zu rechnen. -
Seite 8: Technische Daten
Kraftstofftank-Inhalt Kraftstoffverbrauch nach ISO 8893 kg/h 1,03 Spez. Verbrauch nach ISO 8893 g/kWh Mischungsverhältnis (Kraftstoff/2-Takt-Öl) - bei Verwendung von DOLMAR HP 100-Öl 100:1 - bei Verwendung von DOLMAR-Öl 50:1 - bei Verwendung anderer Öle 40:1 Maße 305 x 280 x 350 (ohne Hochdruckschlauch) Länge x Breite x Höhe... -
Seite 9: Inbetriebnahme
INBETRIEBNAHME ACHTUNG: Der Hochdruckreiniger darf erst nach Anschluß der Was- ser-Zulaufleitung und des Hochdruckschlauches in Betrieb gesetzt werden. Vor dem Motorstart sind Hochdruckreini- ger, Zulaufleitung und Hochdruckschlauch durch Betäti- gung des Sprühhandgriffs, bei geöffnetem Wasserhahn, zu entlüften! Sprührohr montieren Sprührohr (A/1) in die Aufnahme am Bajonettgriff (A/2) Sprührohr (B/1) nach dem Verriegeln in Pfeilrichtung ziehen, drücken. -
Seite 10: Betriebsstoffe / Tanken
Augenkontakt mit Öl führt zu Reizungen. Bei Augenkontakt fe TC-3) verwendet, das dem Kraftstoff beigemischt wird. Werk- sofort das betroffene Auge mit klarem Wasser spülen. seitig wurde der Motor auf das DOLMAR HP 100 Hochleistungs- Zweitaktöl mit einem umweltschonenden Mischungsverhältnis Bei anhaltender Reizung sofort einen Arzt aufsuchen! von 100:1 ausgelegt. -
Seite 11: Motor Starten
Motor starten Vergaser einstellen ACHTUNG: Vergasereinstellung darf nur durch eine autorisierte DOLMAR- SERVICE Fachwerkstatt vorgenommen werden. Vor dem Motorstart sind Hochdruckreiniger, Zulaufleitung und Hochdruckschlauch durch Betätigung des Sprüh- Leerlauf einstellen handgriffs, bei geöffnetem Wasserhahn, zu entlüften! Für eine exakte Leerlaufeinstellung ist unbedingt ein Drehzahl- Mindestens 3 Meter vom Tankplatz entfernen. -
Seite 12: Saugbetrieb
Saughöhe reduzieren. Die Saughöhe bei max. 30 C Wassertemperatur beträgt ca. 1 Meter. Im Saugbetrieb erreicht der HP-450 ca. 80-100 bar. Um ein zuverlässiges Saugen zu ermöglichen, ist es erforder- lich, den Saugschlauch und die Pumpe vor Inbetriebnahme mit Wasser aufzufüllen. -
Seite 13: Wartungsarbeiten
Teil auch einem gewissen Verschleiß ausge- setzt sind. Eine regelmäßige Überprüfung und Wartung dient zu Ihrem eigenen Schutz und muß von einer DOLMAR-Fachwerkstatt alle 12 Monate durchgeführt werden. Bei längerer Stillegung verschiebt sich die Überprüfung und Wartung entspre- chend. -
Seite 14: Kraftstoffilter
Kraftstoffilter Der HP-450 ist mit einem fest eingebauten und wartungsfreien Kraftstoffilter ausgestattet und braucht daher nicht gewechselt werden. Sollten trotzdem Störungen in der Kraftstoffversorgung auftreten, wenden Sie sich bitte an Ihren DOLMAR-Service. Um eine lange Lebensdauer des Kraftstoffilters zu Gewährleisten unbedingt darauf achten, daß keine Schmutzpartikel oder Wasser beim Betanken in den Kraftstofftank gerät. -
Seite 15: Wasserfilter Reinigen
Wasserfilter reinigen Multispeeddüse reinigen STOP STOP Achtung: Reinigung nur bei demontierter Multispeeddüse Den Wasserfilter (A/1) in regelmäßigen Abständen von Schmutz- vornehmen. partikeln mit Wasser säubern. Dazu den Klemmring (A/2) mit einem Schraubenzieher entfernen. Anschließend Filter wieder Ein regelmäßiges Reinigen der Düse am Sprührohr ist not- einsetzen und mit Klemmring (A/2) sichern. -
Seite 16: Periodische Wartungs- Und Pflegehinweise
Garantieansprüche werden nur dann anerkannt, wenn diese Arbeiten regelmäßig und ordnungsgemäß ausgeführt wurden. Benutzer von Hochdruckreinigern dürfen nur Wartungs- und Pflegearbeiten durchführen die in dieser Betriebsanweisung beschrieben sind. Darüber hinausgehende Arbeiten dürfen nur von einer DOLMAR-Fachwerkstatt ausgeführt werden. Seite Allgemein Gerät gesamt... -
Seite 17: Werkstattservice, Ersatzteile Und Garantie
Original Ersatz- und Zubehörteile erhalten Sie bei Ihrem Fachhändler. Er verfügt auch über die notwendigen Ersatzteillisten, um die benötigten Ersatzteilnummern zu ermitteln und wird laufend über Detailverbesserungen und Neuerungen im Ersatzteilangebot informiert. Bitte beachten Sie auch, daß bei der Verwendung von nicht originalen DOLMAR Teilen eine Garantieleistung durch die DOLMAR- Organisation nicht möglich ist. Garantie DOLMAR garantiert eine einwandfreie Qualität und übernimmt die Kosten für eine Nachbesserung durch Auswechseln der... -
Seite 18: Störungssuche
überprüfen (nur von Hand anziehen) Dichtungen an der Pumpe defekt DOLMAR-Service aufsuchen Pumpe hat zu hohen Druck (über 135 Vergaser dejustiert Achtung ! Sofort den DOLMAR-Service bar) aufsuchen Pumpe hat zu hohen Druck / Motor- Düse verkalkt / verstopft Düse reinigen / entkalken... -
Seite 19: Auszug Aus Der Ersatzteilliste
Auszug aus der Ersatzteilliste HP-450 Nur Original DOLMAR-Ersatzteile verwenden. Für Reparaturen und Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig. Pos. DOLMAR-Nr. Stck. Benennung 606 125 144 Wasserfilter 601 807 833 Klemmring für Filter 965 603 021 Zündkerze 385 173 100... -
Seite 20: Serviceverzeichnis
Änderungen vorbehalten Änderungen vorbehalten Form: 995 703 400 (496 D)
