Becker M04 Montage & Betriebsanleitung

Becker M04 Montage & Betriebsanleitung

Rolladen- ynd sonnenschutzantriebe mit mechanischer endabschaltung

Werbung

P3...L44

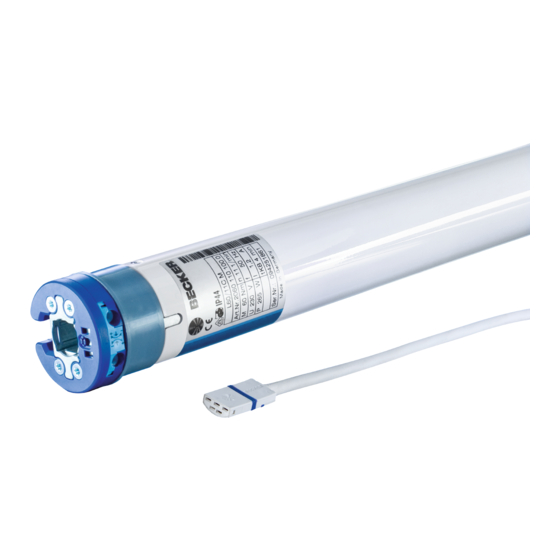

Modell: M04
Montage- und Betriebsanleitung
de
Rollladen- und Sonnenschutzantriebe mit
mechanischer Endabschaltung
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
2010 300 749 0     17.11.2016
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Becker M04

  • Seite 1 P3...L44 Modell: M04 Montage- und Betriebsanleitung Rollladen- und Sonnenschutzantriebe mit mechanischer Endabschaltung Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. 2010 300 749 0     17.11.2016    Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeines.................................. 3 Gewährleistung.................................. 3 Sicherheitshinweise ................................ 4 Hinweise für den Benutzer ...............................  4 Hinweise für die Montage und Inbetriebnahme ........................ 4 Bestimmungsgemäße Verwendung ............................ 6 Montage und Demontage der steckbaren Anschlussleitung .................... 6 Montage der steckbaren Anschlussleitung ........................ 6 Demontage der steckbaren Anschlussleitung für Rohrantriebe Ø35 ..................
  • Seite 3: Allgemeines

    Allgemeines Diese Rohrantriebe sind hochwertige Qualitätsprodukte mit folgenden Leistungsmerkmalen: • Für den Einsatz im Rollladenbereich • Für den Einsatz im Sonnenschutzbereich • Leichte Endschaltereinstellung am Antrieb • Kompatibel mit allen Steuerungen des Antriebsherstellers für Rollladen- und Sonnenschutzanwendungen • Für steckbare Anschlussleitung Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorliegende Montage- und Betriebsanleitung.
  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Die folgenden Sicherheitshinweise und Warnungen dienen zur Abwendung von Gefahren sowie zur Vermeidung von Personen- und Sachschäden. Hinweise für den Benutzer Allgemeine Hinweise • Arbeiten und sonstige Tätigkeiten, einschließlich Wartungs- und Reinigungsarbeiten, an Elektroinstalla- tionen und der übrigen Anlage selbst, dürfen nur von Fachpersonal, insbesondere Elektro-Fachperso- nal durchgeführt werden.
  • Seite 5 • Nennmoment und Einschaltdauer müssen auf die Anforderungen des angetriebenen Produkts abge- stimmt sein. Technische Daten - Nennmoment und Betriebsdauer finden Sie auf dem Typenschild des Rohran- triebs. • Bewegliche Teile des Antriebs müssen mehr als 2,5 m über dem Boden oder einer anderen Ebene, die den Zugang zu dem Antrieb gewährt, montiert werden.
  • Seite 6: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Der Rohrantriebstyp in der vorliegenden Anleitung ist ausschließlich für den Betrieb von Rollladen- und Sonnenschutzanlagen be- stimmt. Wir empfehlen Antriebe mit mehr als 17 U/min nur in Sonnenschutzanlagen (Screens) anzuwenden. Zur Befestigung der Anschlussteile am Antrieb Ø35 mm PXX/XX sind ausschließlich die Schrauben EJOT Delta PT 40x12 WN 5454 Torx (9900 000 545 4) zu verwenden.
  • Seite 7: Demontage Der Steckbaren Anschlussleitung Für Rohrantriebe Ø35

    Demontage der steckbaren Anschlussleitung für Rohrantriebe Ø35 VORSICHT Vor der Demontage ist die Anschlussleitung spannungsfrei zu schalten. Stecken Sie einen passenden Schlitz-Schraubendreher mittig zwischen Rastnase und Rastzunge, so dass die Rastzunge die Rast- nase am Stecker freigibt. Jetzt können Sie die Anschlussleitung zusammen mit dem Schlitz-Schraubendreher herausziehen. Ø35 A = Rastzunge...
  • Seite 8: Demontage Der Steckbaren Anschlussleitung Für Rohrantriebe Ø45 / Ø58

    Demontage der steckbaren Anschlussleitung für Rohrantriebe Ø45 / Ø58 VORSICHT Vor der Demontage ist die Anschlussleitung spannungsfrei zu schalten. Stecken Sie einen passenden Schlitz-Schraubendreher mittig bis Anschlag in die Aussparung des Rastbügels, so dass der Rast- bügel die Rastnase am Stecker freigibt. Jetzt können Sie die Anschlussleitung zusammen mit dem Schlitz-Schraubendreher herausziehen.
  • Seite 9: Montage

    Montage Montage des Antriebs ACHTUNG Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponen- ten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstel- lers verwendet werden. Der Monteur muss sich vor der Montage von der erforderlichen Festigkeit des Mauerwerks bzw. des zu motorisierenden Systems (Drehmoment des Antriebs plus Gewicht des Behanges) überzeugen.
  • Seite 10: Demontage Des Mitnehmers Mit Sicherung An Der Abtriebswelle

    Demontage des Mitnehmers mit Sicherung an der Abtriebswelle Demontage mit dem Demontagewerkzeug Art.-Nr. 4930 300 606 0 Demontage mit einer Spitzzange Montage und Demontage des Mitnehmers mit separater Mitnehmersicherung Montage und Demontage des Mitnehmers mit Schraubverbindung Sichern des Antriebs gegen axiales Verschieben Um den Antrieb gegen axiales Verschieben zu sichern, empfehlen wir den Mitnehmer mit der Welle zu verschrauben.
  • Seite 11: Verbinden Des Mitnehmers Mit Der Wickelwelle Ø35 + Ø45 + Ø58

    Verbinden des Mitnehmers mit der Wickelwelle Ø35 + Ø45 + Ø58 Antriebsgröße Wickelwellen-Ø Drehmoment Befestigungsschrauben [mm] [mm] max. [Nm] Mitnehmer (4 Stück) Ø 35 40 mm Kunststoffmitnehmer Blechschraube Ø 4,8 x 9,5 mm Ø 45 50 - 70 mm Kunststoffmitnehmer Blechschraube Ø...
  • Seite 12 Montieren Sie den Rohrantrieb mit entsprechendem Ring (1) und Mitnehmer (2). Falls der Ring mehrere Nuten besitzt, wählen Sie die passgenaue Nut aus und schie- ben den Ring (1) auf den Laufring. Anschließend schieben Sie den Rohrantrieb mit dem vormontierten Ring (1) und Mit- nehmer (2) formschlüssig in die Welle ein.
  • Seite 13: Einstellen Der Endlagen

    Einstellen der Endlagen obere Endlage untere Endlage untere Endlage obere Endlage Einstellung der unteren Endlage 1. Lassen Sie, bevor der Behang mit der Wickelwelle verbunden wird, den Antrieb in AB-Richtung drehen bis dieser selbsttätig abschaltet. 2. Positionieren Sie durch Nachjustieren der unteren Endlage die Wickelwelle so, dass der Behang leicht mit der Wickelwelle be- festigt werden kann.
  • Seite 14: Hinweise Für Die Elektrofachkraft

    Dieses Produkt besteht aus verschiedenen Stoffen, die sachgerecht entsorgt werden müssen. Informieren Sie sich über die in Ihrem Land gültigen Verordnungen der Recycling- oder Entsorgungssysteme für dieses Produkt. Das Verpackungsmaterial ist entsprechend sachgerecht zu entsorgen. Wartung Diese Antriebe sind wartungsfrei. Technische Daten Modell P3-30-M04 R15-17-M04 R25-17-M04 L44-14-M04 P3/30C M R15/17C M R25/17C M...
  • Seite 15: Was Tun Wenn

    Was tun wenn...? Störung Ursache Abhilfe Rollladenpanzer wird schief bzw. nicht 1. Eine bzw. alle Aufhängungen sind ab- Anlage instand setzen; anschl. Endlagen hochgezogen. gerissen. neu einstellen. 2. Lamelle ist abgerissen. Rohrantrieb stoppt wahllos, Weiterfahrt in Rollladenpanzer klemmt, Reibung ist zu Anlage instand setzen.
  • Seite 16: Zentral-, Gruppen- Und Individual-Steuerung Über Centronic Unitcontrol Uc42

    Zentral-, Gruppen- und Individual-Steuerung über Centronic UnitControl UC42 Zentral Steuergerät Netz 230V / 50Hz Zentralleitung 230V / 50Hz (Anschluss weiterer Steuerungen) Gruppe 230V / 50Hz Individual Individual 230V / 50Hz 230V / 50Hz...
  • Seite 17: Konformitätserklärung

    Konformitätserklärung...
