BA_REFUsol 003-005K_V01.1_DE

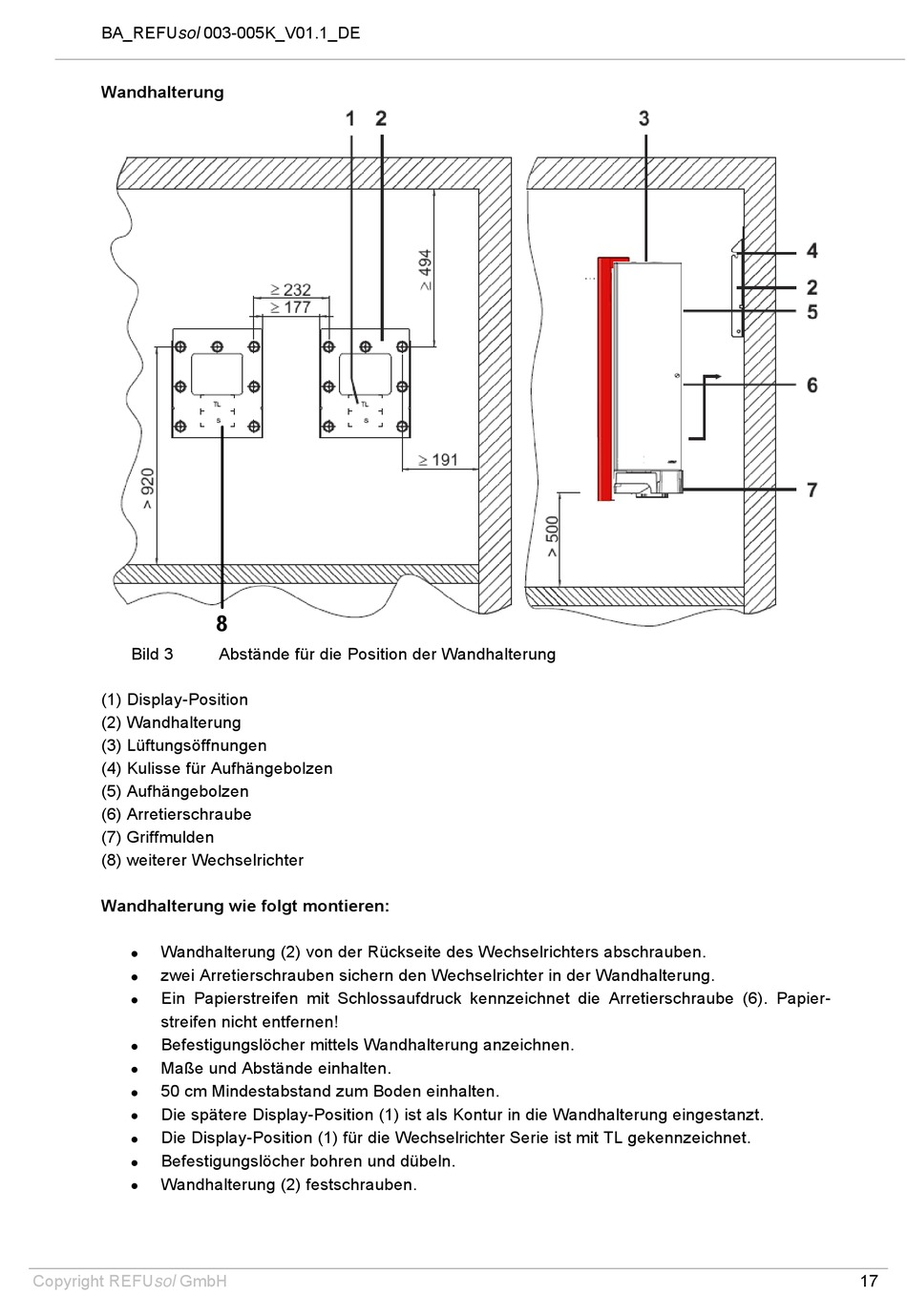

Wandhalterung
Bild 3
(1) Display-Position
(2) Wandhalterung
(3) Lüftungsöffnungen
(4) Kulisse für Aufhängebolzen
(5) Aufhängebolzen
(6) Arretierschraube
(7) Griffmulden
(8) weiterer Wechselrichter
Wandhalterung wie folgt montieren:

Wandhalterung (2) von der Rückseite des Wechselrichters abschrauben.
 zwei Arretierschrauben sichern den Wechselrichter in der Wandhalterung.

Ein Papierstreifen mit Schlossaufdruck kennzeichnet die Arretierschraube (6). Papier-
streifen nicht entfernen!

Befestigungslöcher mittels Wandhalterung anzeichnen.

Maße und Abstände einhalten.

50 cm Mindestabstand zum Boden einhalten.

Die spätere Display-Position (1) ist als Kontur in die Wandhalterung eingestanzt.

Die Display-Position (1) für die Wechselrichter Serie ist mit TL gekennzeichnet.
 Befestigungslöcher bohren und dübeln.

Wandhalterung (2) festschrauben.
Copyright REFUsol GmbH
8
Abstände für die Position der Wandhalterung
