5906341-Winkelschl_man 22.12.16 12:55 Seite 1

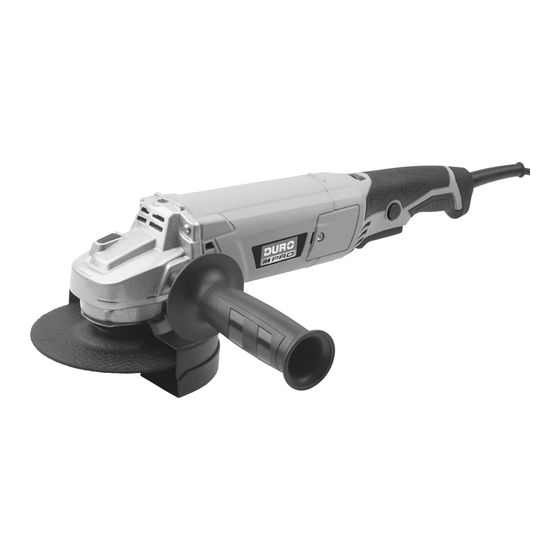

WINKELSCHLEIFER
DTS 1200
ORIGINAL-BETRIEBSANLEITUNG
3
SIDE
00644
GARANTIE
KUNDENSERVICE
Jahre
0202 24750 430/431/432
(Gesprächskosten entsprechend dem Festnetztarif Ihres Telefonanbieters)
meister-service@meister-werkzeuge.de
29052967
04/24/17
Nr. 5906341
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Duro DTS 1200
Inhaltszusammenfassung für Duro DTS 1200
- Seite 1 5906341-Winkelschl_man 22.12.16 12:55 Seite 1 WINKELSCHLEIFER DTS 1200 KUNDENSERVICE SIDE Jahre 0202 24750 430/431/432 (Gesprächskosten entsprechend dem Festnetztarif Ihres Telefonanbieters) 00644 GARANTIE meister-service@meister-werkzeuge.de ORIGINAL-BETRIEBSANLEITUNG 29052967 04/24/17 Nr. 5906341...
- Seite 2 5906341-Winkelschl_man 22.12.16 12:55 Seite 2 ø 22,23 22,23 ø max. 3 mm max. 6,4 mm DIAMANT...
- Seite 3 5906341-Winkelschl_man 22.12.16 12:55 Seite 3...
- Seite 4 5906341-Winkelschl_man 22.12.16 12:55 Seite 4...
- Seite 5 5906341-Winkelschl_man 22.12.16 12:55 Seite 5...
-
Seite 6: Inhaltsverzeichnis
5906341-Winkelschl_man 22.12.16 12:55 Seite 6 Inhalt 1 Allgemeine Sicherheitshinweise 2 Gerätespezifische Sicherheits- hinweise 3 Bauteile 4 Bestimmungsgemäßer Gebrauch 5 Technische Informationen 6 Lieferumfang 7 Montage und Einstellarbeiten 8 Betrieb 9 Arbeitsweise Wartung und Umweltschutz Service-Hinweise EG-Konformitätserklärung... -
Seite 7: Allgemeine Sicherheitshinweise
5906341-Winkelschl_man 22.12.16 12:55 Seite 7 werkzeugen. Unveränderte Stecker und pas- 1 – Allgemeine Sicherheits hinweise sende Steckdosen verringern das Risiko eines I. Allgemeine Sicherheits hinweise für den Um - elektrischen Schlages. gang mit Elektrowerk zeugen b Vermeiden Sie Körperkontakt mit geerde- ten Oberflächen wie von Rohren, Heizun- Warnung! Lesen Sie alle Sicherheitshinweise gen, Herden und Kühlschränken. - Seite 8 5906341-Winkelschl_man 22.12.16 12:55 Seite 8 an die Arbeit mit einem Elektrowerkzeug. ten Sie Haare, Kleidung und Handschuhe Benutzen Sie kein Elektrowerkzeug, wenn fern von sich bewegenden Teilen. Lockere Sie müde sind oder unter dem Einfluss von Kleidung, Schmuck oder lange Haare können Drogen, Alkohol oder Medikamenten ste- von sich bewegenden Teilen erfasst werden.
-
Seite 9: Sicherheitshinweise Für Alle Anwendungen
5906341-Winkelschl_man 22.12.16 12:55 Seite 9 e Pflegen Sie Elektrowerkzeuge mit Sorgfalt. a Dieses Elektrowerkzeug ist zu ver wenden Kontrollieren Sie, ob bewegliche Teile ein- als Schleifer und Trenn schleif maschine. wandfrei funktionieren und nicht klemmen, Beachten Sie alle Sicherheits hinweise, ob Teile gebrochen oder so beschädigt sind, Anwei sungen, Darstellun gen und Daten, dass die Funktion des Elektrowerkzeugs be-... - Seite 10 5906341-Winkelschl_man 22.12.16 12:55 Seite 10 satzwerkzeugen, die mittels Flansch mon - tern. Wenn Sie lange lautem Lärm ausgesetzt tiert werden, muss der Lochdurchmesser sind, können Sie einen Hörverlust erleiden. des Ein satz werk zeugs zum Aufnahme- i Achten Sie bei anderen Personen auf siche- durchmesser des Flansches passen.
-
Seite 11: Weitere Sicherheitshinweise Für Alle Anwendungen
5906341-Winkelschl_man 22.12.16 12:55 Seite 11 n Reinigen Sie regelmäßig die Lüf - geeignete Vorsichtsmaßnahmen, wie nachfolgend be- tungsschlitze Ihres Elektrowerk zeugs. Das schrieben, verhindert werden. Motorgebläse zieht Staub in das Gehäuse, und a Halten Sie das Elektrowerkzeug gut fest und eine starke Ansammlung von Metallstaub bringen Sie Ihren Kör per und Ihre Arme in kann elektrische Gefahren verursachen. -
Seite 12: Zusätzliche Sicherheitshinweise Zum Schleifen Und Trennschleifen
5906341-Winkelschl_man 22.12.16 12:55 Seite 12 e Verwenden Sie immer unbeschä digte Zusätzliche Sicherheitshinweise zum Schleifen Spannflansche in der richti gen Größe und und Trennschleifen: Form für die von Ihnen gewählte Schleif- Besondere Sicherheitshinweise zum Schleifen scheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr und Trennschleifen: eines Schleifscheibenbruchs. -
Seite 13: Gerätespezifische Sicherheits- Hinweise
5906341-Winkelschl_man 22.12.16 12:55 Seite 13 c Falls die Trennscheibe verklemmt oder Sie ACHTUNG! Benutzen Sie nur verstärk - die Arbeit unterbrechen, schalten Sie das te Schleifscheiben und Schleiftöpfe. Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Ver - Handhabung, Transport und Lagerung von suchen Sie nie, die noch laufende Trenn- Schleifscheiben:... -
Seite 14: Sicherheitskennzeichnung
5906341-Winkelschl_man 22.12.16 12:55 Seite 14 • Hand-, Augen-, Gehör- und evtl. Gesichtsschutz zuerst das Elektrowerkzeug vom Stromversor- anlegen. gungsnetz (verwen den Sie nichtmetallische Ob- jekte) und vermeiden Sie das Beschädigen innerer • Maschine unmittelbar vor Werkstück kontakt ein- Teile. schalten. •... -
Seite 15: Bauteile
5906341-Winkelschl_man 22.12.16 12:55 Seite 15 4 Bestimmungsgemäßer Gebrauch Scheiben-ø 125 mm Bestimmungsgemäße Verwendung Ein Winkelschleifer ist ein elektrisch an getriebenes handgehaltenes Gerät mit einer schnell rotierenden Gehäuse ist doppelt runden Schleif scheibe, die über ein Winkelgetriebe an - schutzisoliert getrieben wird. Das Elektrowerkzeug ist bestimmt zum Schruppen CE-Zeichen (Konformität mit europäi- (Oberflächenschleifen) und zum Entgraten von metalli-... -
Seite 16: Technische Informationen
5906341-Winkelschl_man 22.12.16 12:55 Seite 16 gelten als eine nicht bestim mungsgemäße Ver - 5 Technische Informationen wendung. Technische Daten Das Gerät darf nicht zu folgenden Zwecken eingesetzt werden: Stromversorgung 230 V~/50 Hz • Bearbeiten von Materialien, die nicht in der be- Nennaufnahme 1200 W stimmungsgemäßen Verwen dung aufgeführt sind,... -
Seite 17: Lieferumfang
5906341-Winkelschl_man 22.12.16 12:55 Seite 17 und kann zum Vergleich eines Elektro werkzeugs mit Vermeiden Sie den Einsatz von der Ma schine bei Tem- einem anderen verwendet werden. peraturen von t = 10 °C oder weniger. Machen Sie einen Arbeits plan wodurch die Vibrationsbelastung be- Der angegebene Schwingungsemis sionswert kann grenzt werden kann. -
Seite 18: Zusatzhandgriff Montieren
5906341-Winkelschl_man 22.12.16 12:55 Seite 18 und ziehen die Scheiben ab deckung nach hinten heraus. Scheibenabdeckung einstellen (Abb. 3) Schieben Sie die neue Scheibenabdeckung von hinten Die Scheibenabdeckung wird in montiertem Zustand auf die Spindel. Drehen Sie die Scheibenabdeckung in geliefert. Die Posi tion der Scheibenabdeckung für die gewünschte Position und ziehen Sie die Feststell- Trennscheiben (7) kann den jeweiligen Arbeits - schrauben (12) wieder an. - Seite 19 5906341-Winkelschl_man 22.12.16 12:55 Seite 19 • Drehen Sie den Spannschlüssel gegen den Uhr- Zulässige Schleifwerkzeuge zeigersinn, um den Spann flansch (10) zu lösen Die zulässige Drehzahl (min ) der Schleifscheiben (Abb. 5). muss mindestens den Angaben der Leerlaufdrehzahl • Entnehmen Sie den Spannflansch (10) von der der Maschine entsprechen bzw.
-
Seite 20: Betrieb
5906341-Winkelschl_man 22.12.16 12:55 Seite 20 ACHTUNG! Schleifkörper vor dem 9 Arbeitsweise Wechsel abkühlen lassen, Verbren- • Sichere Auflageflächen für das zu be arbeitende nungsgefahr! Stets mit mon tierter Werkstück schaffen. Scheibenabdeckung arbeiten! • Drehrichtung und Funktion beachten. 8 Betrieb • Größtmöglichen Abstand zwischen Gerät und Be- diener einhalten. -
Seite 21: Wartung Und Umweltschutz
10 Wartung und Umweltschutz umwelt- und fachge rechten Wieder ver wertung zuzuführen. DURO-PRO-Geräte sind weitgehend war tungsfrei, zum Reinigen der Gehäuse genügt ein feuchtes Tuch. Zu- Bitte führen Sie nicht mehr brauchba re Elek- sätzliche Hinweise entnehmen Sie bitte der Betriebsan- trogeräte einer örtlichen Sam melstelle zu. - Seite 22 Zubehörteile. WICHTIG! Wir weisen ausdrücklich da- • Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even tuelle Reparaturen an DURO-PRO- rauf hin, dass wir nach dem Produkt - Geräten kostengünstig ausführen.
-
Seite 23: Eg-Konformitätserklärung
5906341-Winkelschl_man 22.12.16 12:55 Seite 23 Meister Werkzeuge GmbH Oberkamper Straße 37 - 39 D-42349 Wuppertal EG-Konformitätserklärung WINKELSCHLEIFER Für das nachstehende Erzeugnis ... DTS 1200 Nr. 5906341 Bj. 2017 · 04/24/17 ... wird die Übereinstimmung mit folgenden Richtlinien erklärt: 2006/42/EC 2014/35/EU... - Seite 24 5906341-Winkelschl_man 22.12.16 12:55 Seite 24 KUNDENSERVICE 0202 24750 430/431/432 (Gesprächskosten entsprechend dem Festnetztarif Ihres Telefonanbieters) meister-service@meister-werkzeuge.de © Copyright Nachdruck oder Vervielfältigung – (auch aus zugs weise) nur mit Genehmigung der: Meister Werkzeuge GmbH Oberkamper Str. 37–39 D-42349 Wuppertal Germany 2017 Diese Druckschrift einschließlich aller ihrer Teile ist urheberrechtlich geschützt.
