Solar Control 2010

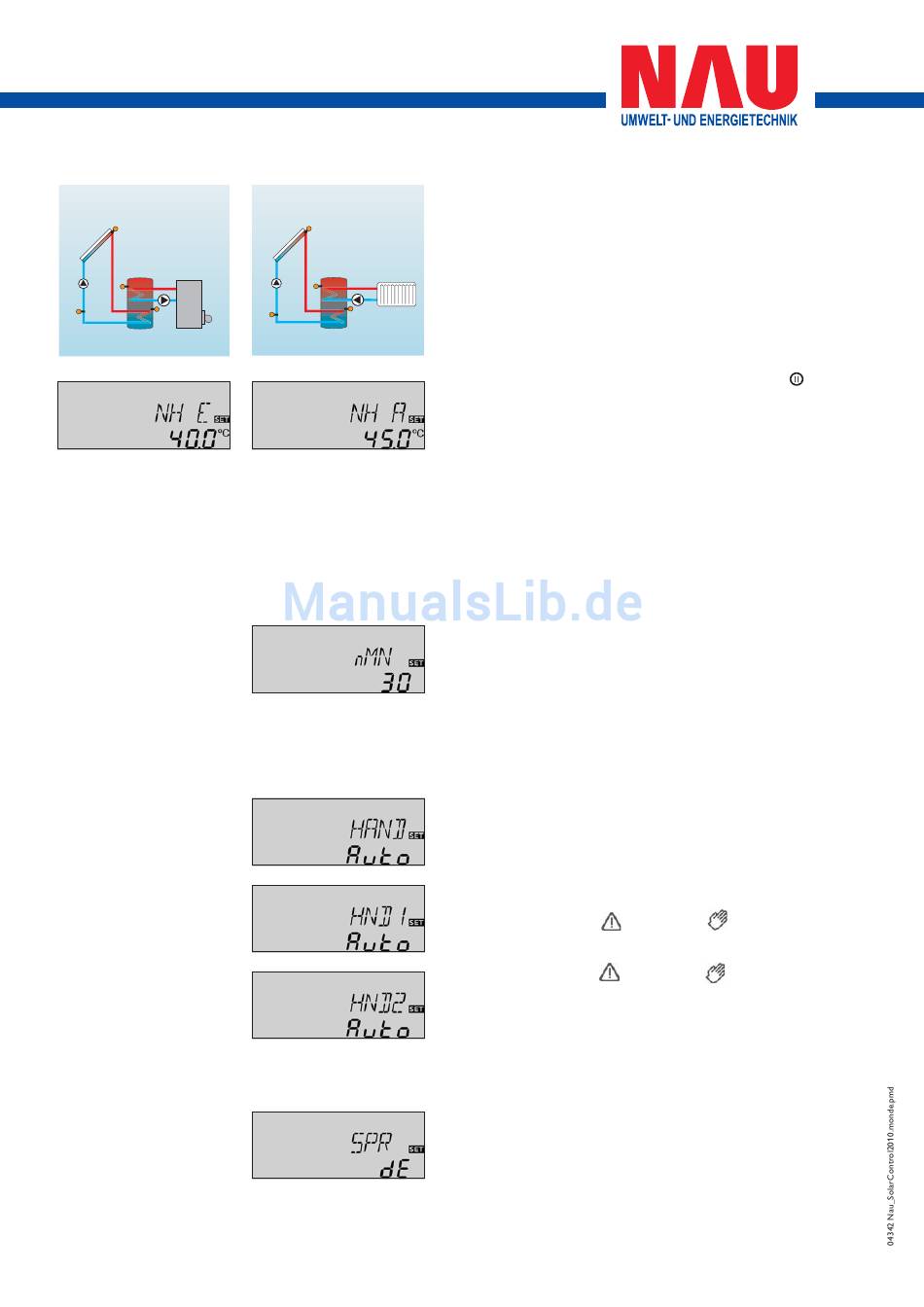

4.1.17 Thermostatfunktion
(ANL = 3)
Nachheizung
NH E:
Thermostat-Einschalttem-
peratur
Einstellbereich: 0,0 ... 95,0 °C
Werkseinstellung: 40,0 °C

4.1.18 Drehzahlregelung

nMN, n1MN, n2MN:
Drehzahlregelung
Einstellbereich: 30 ... 100
Werkseinstellung: 30
4.1.19 Betriebsartenmodus
HAND/HND1/HND2:
Betriebsartenmodus
Einstellbereich:
OFF, AUTO, ON
Werkseinstellung: AUTO
4.1.20 Sprache (SPR)
SPR:
Spracheinstellung
Einstellbereich: dE, En
Werkseinstellung: dE
| 20
Überschusswärmenutzung
NH A:
Thermostat-Ausschalttempe-
ratur
Einstellbereich: 0,0 ... 95,0 °C
Werkseinstellung: 45,0 °C
Die Thermostatfunktion arbeitet unabhängig vom Solar-
betrieb und kann z. B. für eine Überschusswärmenutzung
oder eine Nachheizung eingesetzt werden.
• NH E < NH A
die Thermostatfunktion wird zur Nachheizung verwen-
det
• NH E > NH A
die Thermostatfunktion wird zur Überschusswärme-
nutzung verwendet
Bei eingeschaltetem 2. Relaisausgang wird im Display
angezeigt.
Mit den Einstellkanälen nMN bzw. n1MN und n2MN, wird
für die Ausgänge R1 und R2 eine relative Mindestdrehzahl
für angeschlossene Pumpen vorgegeben.
ACHTUNG:
Bei Verwendung von nicht drehzahlgeregelten
Verbrauchern (z.B. Ventilen) muss der Wert auf
100 % eingestellt werden, um die Drehzahlregelung
zu deaktivieren.
Für Kontroll- und Servicearbeiten kann der Betriebsarten-
modus des Reglers manuell eingestellt werden. Dazu wird
der Einstellwert MM angewählt, der folgende Eingaben zu-
lässt:
• HND1 / HND2
Betriebsartenmodus
OFF : Relais aus
AUTO : Relais im automatischen Regelbetrieb
ON : Relais ein
In diesem Kanal wird die Menüsprache eingestellt.
• dE : Deutsch
• En : Englisch
(blinkend) +
(blinkend) +
