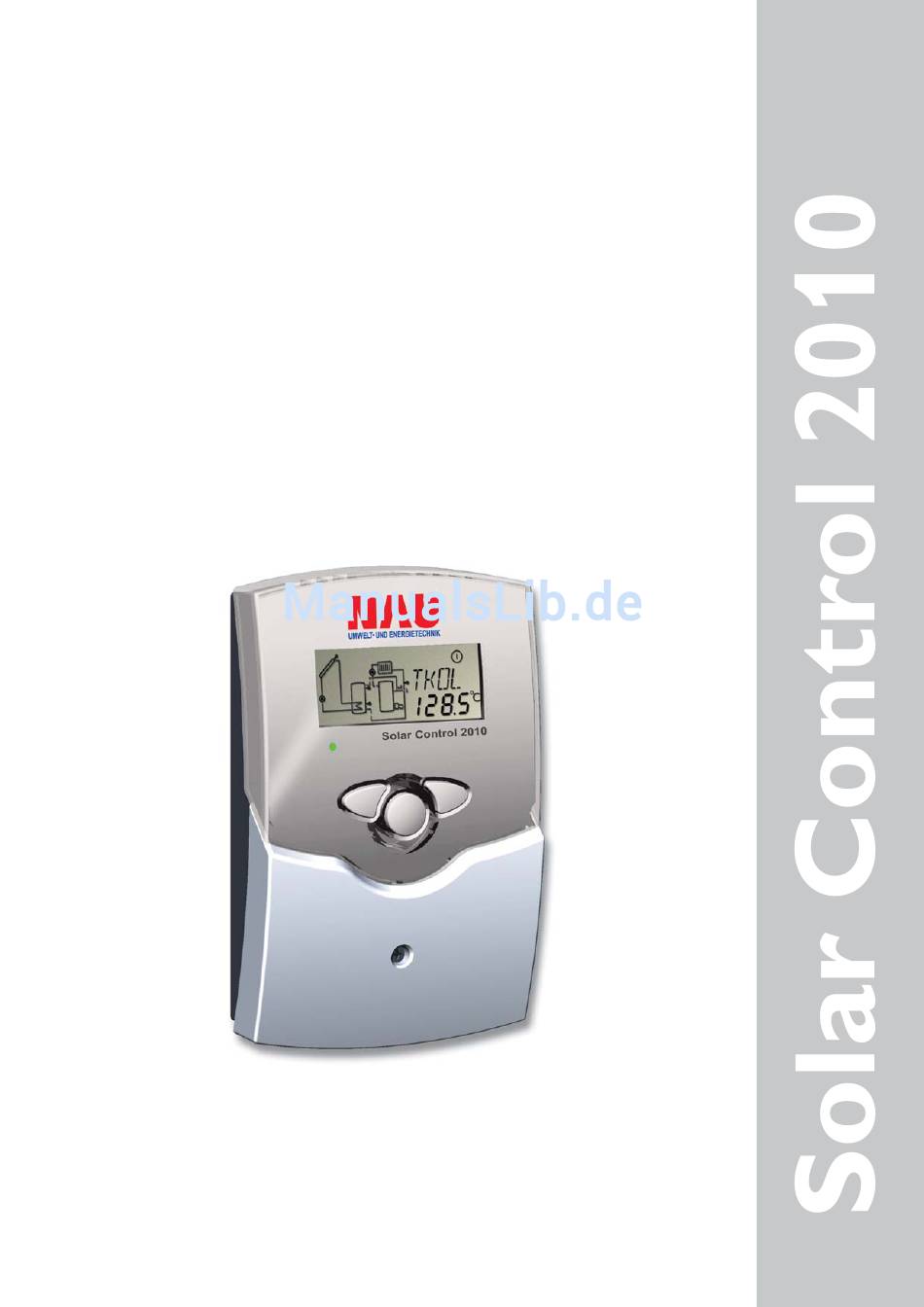

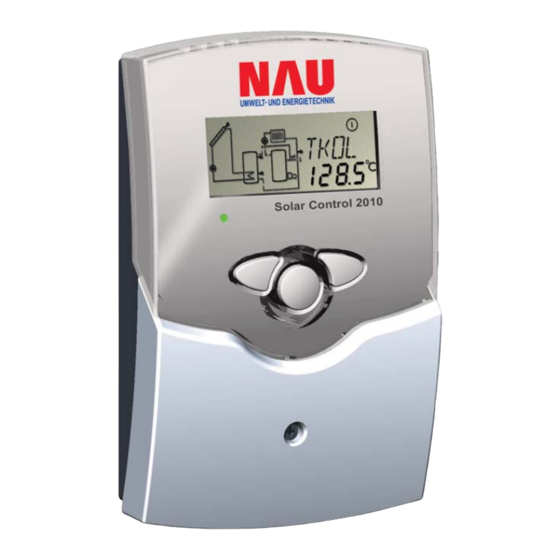

- Seite 1 NAU Solar Control 2010 Montage Anschluss Bedienung Fehlersuche Systembeispiele Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
-
Seite 2: Inhaltsverzeichnis
Solar Control 2010 Inhaltsverzeichnis Sicherheitshinweise ............2 System Monitoring-Display ..........10 Technische Daten und Funktionsübersicht ....3 2.2.1 Kanalanzeige ................. 10 Installation ............4 2.2.2 Symbolleiste ................. 10 Montage ................... 4 2.2.3 System-Screen ..............11 Elektrischer Anschluss ............4 Blinkcodes ................11 1.2.1... -
Seite 3: Technische Daten Und Funktionsübersicht
• Bedienerfreundlich durch ein- fache Handhabung • montagefreundliches Gehäuse in herausragendem Design ê Lieferumfang: 1 x Solar Control 2010 1 x Zubehörbeutel 1 x Ersatzsicherung T4A 2 x Schraube und Dübel 4 x Zugentlastung und Schrauben 1 x Kondensator 4,7 nF Zusätzlich im Komplettpaket:... -
Seite 4: Installation
Solar Control 2010 Installation Achtung! Vor jedem Öffnen des Gehäuses 1.1 Montage allpolige Trennung von der Netz- Display spannung sicherstellen. Die Montage darf ausschließlich in trockenen Innenräumen erfolgen. Beachten Sie, dass das Gerät für eine einwandfreie Funktion an dem ausgewählten Ort keinen starken elektro- magnetischen Feldern ausgesetzt sein darf. -
Seite 5: Standard-Solarsystem
Solar Control 2010 1.2.1 Klemmenbelegung Anlage 1 Standard-Solarsystem mit 1 Speicher, 1 Pumpe und 3 Sensoren. Der Sensor S4 / TRL kann optional zur Wärme- mengenbilanzierung verwendet werden. ANL 1 Symbol Beschreibung Kollektorsensor Speichersensor unten Speichersensor oben (optional) S4 / TRL Sensor für... -
Seite 6: Solarsystem Und Nachheizung
Solar Control 2010 1.2.3 Klemmenbelegung Anlage 3 Solarsystem und Nachheizung mit 1 Speicher, 3 Sen- soren und Nachheizung. Der Sensor S4 / TRL kann optional zur Wärmemengenbilanzierung verwendet werden. ANL 3 Symbol Beschreibung Kollektorsensor Speichersensor unten Speichersensor oben S4 / TRL Sensor für... -
Seite 7: 2-Speicher-Solarsystem Ventillogik
Solar Control 2010 1.2.5 Klemmenbelegung Anlage 5 2-Speicher-Solarsystem mit Ventillogik mit 2 Spei- chern, 3 Sensoren, 1 Solarpumpe und 3-Wege-Ventil. Der Sensor S4 / TRL kann optional zur Wärmemengenbi- lanzierung verwendet werden. ANL 5 Symbol Beschreibung Kollektorsensor Speicher 1 Speicher 2... -
Seite 8: Solarsystem Mit 2 Kollektoren
Solar Control 2010 1.2.7 Systemanschluss Anlage 7 Solarsystem mit Ost- Westdach, 1 Speicher, 3 Sensoren und 2 Solarpumpen (alternativ anwendbar auf Solarsystem mit ext. Plattenwämetauscher, Primär- und Sekundärpumpe, 1 Kollektorfeld und 1 Speicher). ANL 7 Symbol Beschreibung Kollektorsensor 1 Kollektorsensor 2 Speichersensor Messfühler (optional) -
Seite 9: Solarsystem Mit Heizkreis-Rücklaufanhebung
Solar Control 2010 1.2.9 Systemanschluss Anlage 9 Solarsystem und Heizkreis-Rücklaufanhebung mit 1 Speicher, 4 Sensoren, 1 Solarpumpe und 3-Wege-Ventil für die Heizkreis-Rücklaufanhebung. ANL 9 Symbol Beschreibung Kollektorsensor Speichersensor unten Speichersensor oben Heizkreis-Rücklauf Solarpumpe 3-Wege-Ventil... -
Seite 10: Bedienung Und Funktion
Solar Control 2010 Bedienung und Funktion 2.1 Einstelltaster Der Regler wird über die 3 Drucktaster unter dem Display bedient. Taster 1 dient dem Vorwärts-Scrollen durch das Anzeigemenü oder dem Erhöhen von Einstellwerten. Taster 2 wird entsprechend für die umgekehrte Funktion benutzt. -
Seite 11: System-Screen
Solar Control 2010 2.2.3 System-Screen Der System-Screen (aktives Anlagenschema) zeigt im Reg- ler ausgewählte Schemata. Es besteht aus mehreren System- komponenten-Symbolen, die je nach Anlagenzustand blin- ken, dauerhaft angezeigt oder verborgen werden. nur System-Screen Anzeige Sensoren Sensor Speicher oben Kollektor 2... -
Seite 12: Erstinbetriebnahme
Solar Control 2010 3. Erstinbetriebnahme Bei Erstinbetriebnahme zuerst Anlagenschema einstellen 1. Zuerst Netzverbindung einschalten. Der Regler durchläuft eine Initialisierungsphase, in der die Betriebs-Kontrolllampe rot und grün blinkt. Nach der Initialisierung befindet sich Betriebskontroll- der Regler im automatischen Regelbetrieb mit Werksein- lampe stellung. -
Seite 13: Regelparameter Und Anzeigekanäle
Solar Control 2010 Regelparameter und Anzeigekanäle 4.1 Kanal-Übersicht Legende: Entsprechender Kanal ist nur bei aktivierter Option Wärmemengenzählung (OWMZ) vorhanden. Entsprechender Kanal ist vorhanden. Entsprechender Kanal ist nur bei deaktivierter Option Wärmemengenzählung (OWMZ) vorhanden. Entsprechender Kanal ist vorhanden wenn die zugehörige... - Seite 14 Solar Control 2010 Kanal Bezeichnung Seite Option Kollektorkühlung Kollektor 1 OKX1 Option Kollektorkühlung Kollektor 1 Maximaltemperatur Kollektor 1 KMX1 Maximaltemperatur Kollektor 1 Option Minimalbegrenzung Kollektor 1 OKN1 Option Minimalbegrenzung Kollektor 1 Minimaltemperatur Kollektor 1 KMN1 Minimaltemperatur Kollektor 1 Option Frostschutz Kollektor 1...
-
Seite 15: Anzeige Kollektortemperaturen
Solar Control 2010 4.1.1 Anzeige Kollektortemperaturen Zeigt die momentane Kollektortemperatur an. KOL, KOL1, KOL2: Kollektortemperatur • KOL : Kollektortemperatur (1-Kollektor-System) Anzeigebereich: -40 ... +250 °C • KOL1 : Kollektortemperatur 1 • KOL2 : Kollektortemperatur 2 4.1.2 Anzeige Speichertemperaturen Zeigt die momentane Speichertemperatur an. -
Seite 16: Betriebsstundenzähler
Solar Control 2010 4.1.6 Betriebsstundenzähler Der Betriebsstundenzähler summiert die solaren Betriebs- h P / h P1 / h P2: stunden des jeweiligen Relais (h P / h P1 / hP2). Im Dis- Betriebsstundenzähler play werden volle Stunden angezeigt. Anzeigekanal Die aufsummierten Betriebsstunden können zurückgesetzt werden. -
Seite 17: Speicher-Maximaltemperatur
Solar Control 2010 4.1.8 ∆ ∆ ∆ ∆ ∆ T -Regelung Zunächst verhält sich die Regelung wie eine Standard- differenzregelung. Bei Erreichen der Einschaltdifferenz (DT E DT E / DT1E / DT2E / / DT1E / DT2E) wird die Pumpe eingeschaltet und nach DT3E : dem Losreißimpuls (10 s) mit der Minimaldrehzahl... -
Seite 18: Kollektor-Grenztemperatur Kollektornotabschaltung
Solar Control 2010 4.1.11 Kollektor-Grenztemperatur Bei Überschreiten der eingestellten Kollektor-Grenz- Kollektornotabschaltung temperatur (NOT / NOT1 / NOT2) wird die Solarpumpe (R1 / R2) ausgeschaltet, um einer schädigenden Überhitzung NOT / NOT1 / NOT2 : der Solar-Komponenten vorzubeugen (Kollektornotabschal- Kollektorbegrenzungs- tung). Ab Werk ist die Grenztemperatur auf 140 °C einge- temperatur stellt, kann aber in dem Bereich von 110 ... -
Seite 19: Pendelladung Zugehörige Einstellwerte
Solar Control 2010 4.1.15 Pendelladung Zugehörige Einstellwerte: Werkseinstellung Einstellbereich Vorrang [PRIO] Pendelpausenzeit [tSP] 2 Min. 1-30 Min. Pendelladezeit [tUMW] 15 Min. 1-30 Min. Die oben aufgeführten Optionen und Parameter haben nur Die Vorranglogik: in Mehrspeichersystemen (System ANL = 4, 5, 6) eine Be- deutung. -
Seite 20: Drehzahlregelung
Solar Control 2010 4.1.17 Thermostatfunktion (ANL = 3) Die Thermostatfunktion arbeitet unabhängig vom Solar- Nachheizung Überschusswärmenutzung betrieb und kann z. B. für eine Überschusswärmenutzung oder eine Nachheizung eingesetzt werden. • NH E < NH A die Thermostatfunktion wird zur Nachheizung verwen- •... -
Seite 21: Tipps Zur Fehlersuche
Solar Control 2010 5. Tipps zur Fehlersuche Topfsicherung T4A Tritt ein Störfall ein, wird über das Display des Reglers eine Meldung angezeigt: Warnsymbol Betriebskontrolllampe Betriebskontrolllampe blinkt rot. Im Display erscheint das Betriebskontrolllampe ist dauerhaft erloschen Symbol und das Symbol blinkt. -
Seite 22: Verschiedenes
Solar Control 2010 5.1 Verschiedenes Pumpe läuft heiß, jedoch kein Wärmetransport vom Kol- Pumpe läuft kurz an, schaltet ab, schaltet wieder an usw. lektor zum Speicher, Vor- und Rücklauf gleich warm; evtl. („Reglerflattern“) auch Blubbern in der Leitung. Luft im System? Temperaturdifferenz am System entlüften;... - Seite 23 Solar Control 2010 Speicher kühlen über Nacht aus Rückflussverhinderer in weitere Pumpen, die mit der Warmwasserzirku- dem Solarspeicher in Ver- lation kontrollieren - o.k. bindung stehen, ebenso überprüfen Kollektorkreispumpe läuft nein nachts? Reglerfunktion prüfen Reinigen bzw. austau- Die Schwerkraftzirkulation nein...
-
Seite 24: Zubehör
