Solar Control 2010

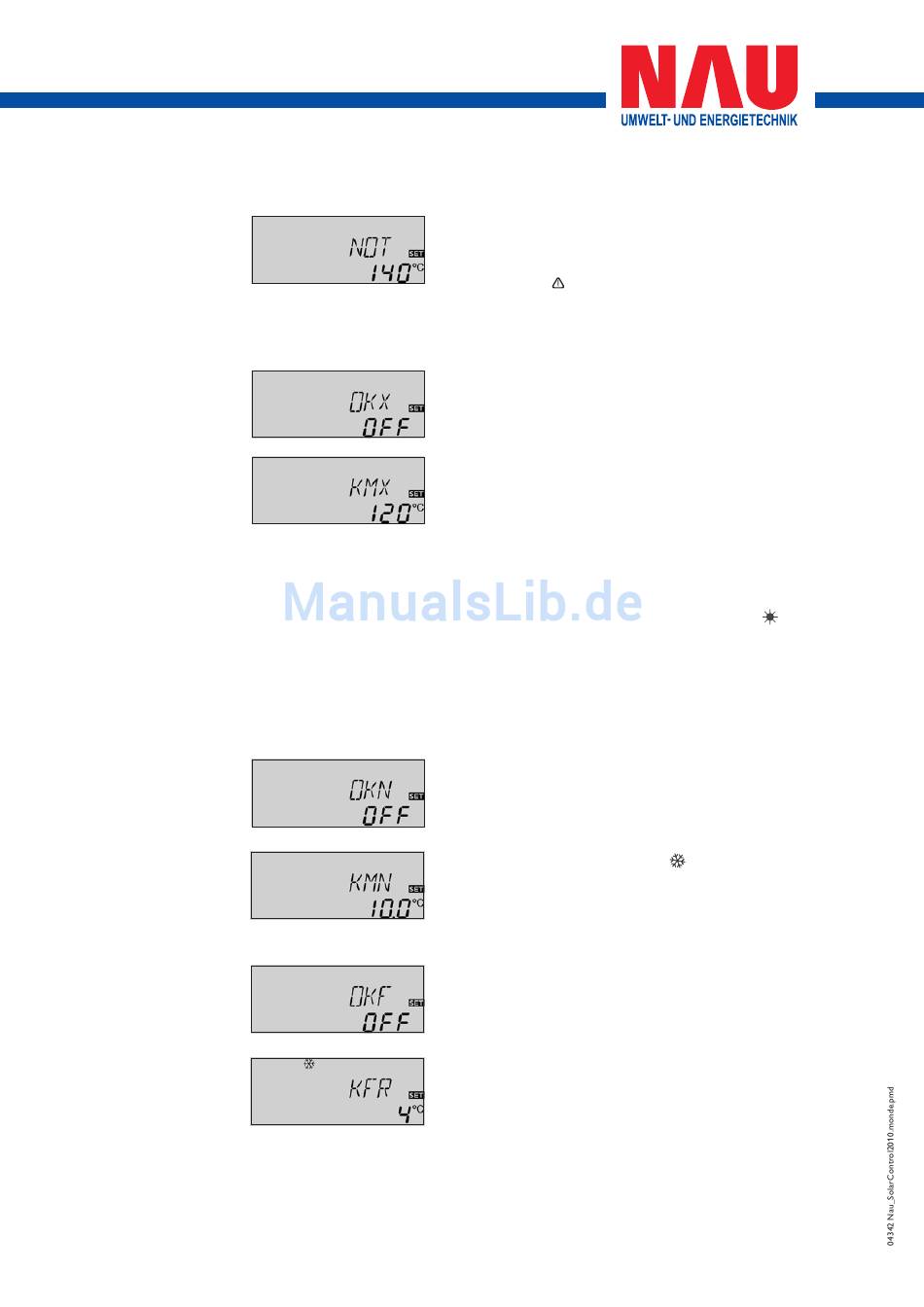

4.1.11 Kollektor-Grenztemperatur
Kollektornotabschaltung
NOT / NOT1 / NOT2 :
Kollektorbegrenzungs-
temperatur
Einstellbereich 110 ... 200 °C,
Werkseinstellung 140 °C
4.1.12 Kollektorkühlfunktion
OKX / OKX1 / OKX2:
Option Kollektorkühlfunktion
Einstellbereich OFF ... ON
Werkseinstellung ON
KMX / KMX1 / KMX2:
Kollektormaximaltemperatur
Einstellbereich 100... 190 °C
Werkseinstellung 120 °C
4.1.13 Option Kollektorminimalbegrenzung
OKN / OKN1 / OKN2:
Kollektorminimalbegrenzung
Einstellbereich OFF / ON
Werkseinstellung OFF
KMN / KMN1 / KMN2 :
Kollektorminimaltemperatur
Einstellbereich 10 ... 90 °C
Werkseinstellung 10 °C
4.1.14 Option Frostschutzfunktion
OKF / OKF1 / OKF2:
Frostschutzfunktion
Einstellbereich OFF / ON
Werkseinstellung OFF
KFR / KFR1 / KFR2 :
Frostschutztemperatur
Einstellbereich -10 ... 10 °C
Werkseinstellung 4,0 °C
|
18
Bei Überschreiten der eingestellten Kollektor-Grenz-
temperatur (NOT / NOT1 / NOT2) wird die Solarpumpe
(R1 / R2) ausgeschaltet, um einer schädigenden Überhitzung
der Solar-Komponenten vorzubeugen (Kollektornotabschal-
tung). Ab Werk ist die Grenztemperatur auf 140 °C einge-
stellt, kann aber in dem Bereich von 110 ... 200 °C verän-
dert werden. Bei überschrittener Kollektor-Grenztemperatur
wird im Display
(blinkend) angezeigt.
Bei Erreichen der eingestellten Speichermaximaltemperatur,
schaltet die Solaranlage ab. Steigt jetzt die Kollektor-
temperatur auf die eingestellte Kollektormaximaltemperatur
(KMX / KMX1 / KMX2) an, wird die Solarpumpe solan-
ge aktiviert, bis dieser Temperaturgrenzwert wieder unter-
schritten wird. Dabei kann die Speichertemperatur weiter
ansteigen (nachrangig aktive Speichermaximaltemperatur),
jedoch nur bis 90 °C (Speichersicherheitsabschaltung).
Liegt die Speichertemperatur über der Speichermaximal-
temperatur (S MX / S1MX / S2MX) und die Kollektor-
temperatur mindestens 5 K unter der Speichertemperatur,
läuft die Solaranlage solange weiter, bis der Speicher über
den Kollektor und die Rohrleitungen wieder unter die ein-
gestellte Speichermaximaltemperatur (S MX / S1MX /
S2MX) zurückgekühlt wurde.
Bei aktiver Kollektorkühlfunktion wird im Display
kend) angezeigt. Durch die Kühlfunktion bleibt die Solaran-
lage an heißen Sommertagen länger betriebsbereit und sorgt
für eine thermische Entlastung des Kollektorfeldes und des
Wärmeträgermediums.
Die Kollektor-Minimaltemperatur ist eine Mindest-Einschalt-
temperatur, die überschritten werden muss, damit die Solar-
pumpe (R1 / R2) eingeschaltet wird. Die Mindesttemperatur
soll ein zu häufiges Einschalten der Solarpumpe bei gerin-
gen Kollektor-Temperaturen verhindern. Bei unterschrittener
Minimaltemperatur wird im Display
Die Frostschutzfunktion setzt bei Unterschreiten der einge-
stellten Frostschutztemperatur den Ladekreis zwischen Kol-
lektor und dem Speicher in Betrieb, um das Medium vor
dem einfrieren oder „eindicken" zu schützen. Bei überschrei-
ten der eingestellten Frostschutztemperatur um 1 °C wird
der Ladekreis ausgeschaltet.
Hinweis:
Da für diese Funktion nur die begrenzte Wärmemenge des
Speichers zu Verfügung steht, sollte die Frost-schutzfunktion
nur in Gebieten angewandt werden, in denen an nur we-
nigen Tagen im Jahr Temperaturen um den Gefrierpunkt er-
reicht werden.
(blin-
(blinkend) angezeigt.
