Inhaltszusammenfassung für NAU Control 110

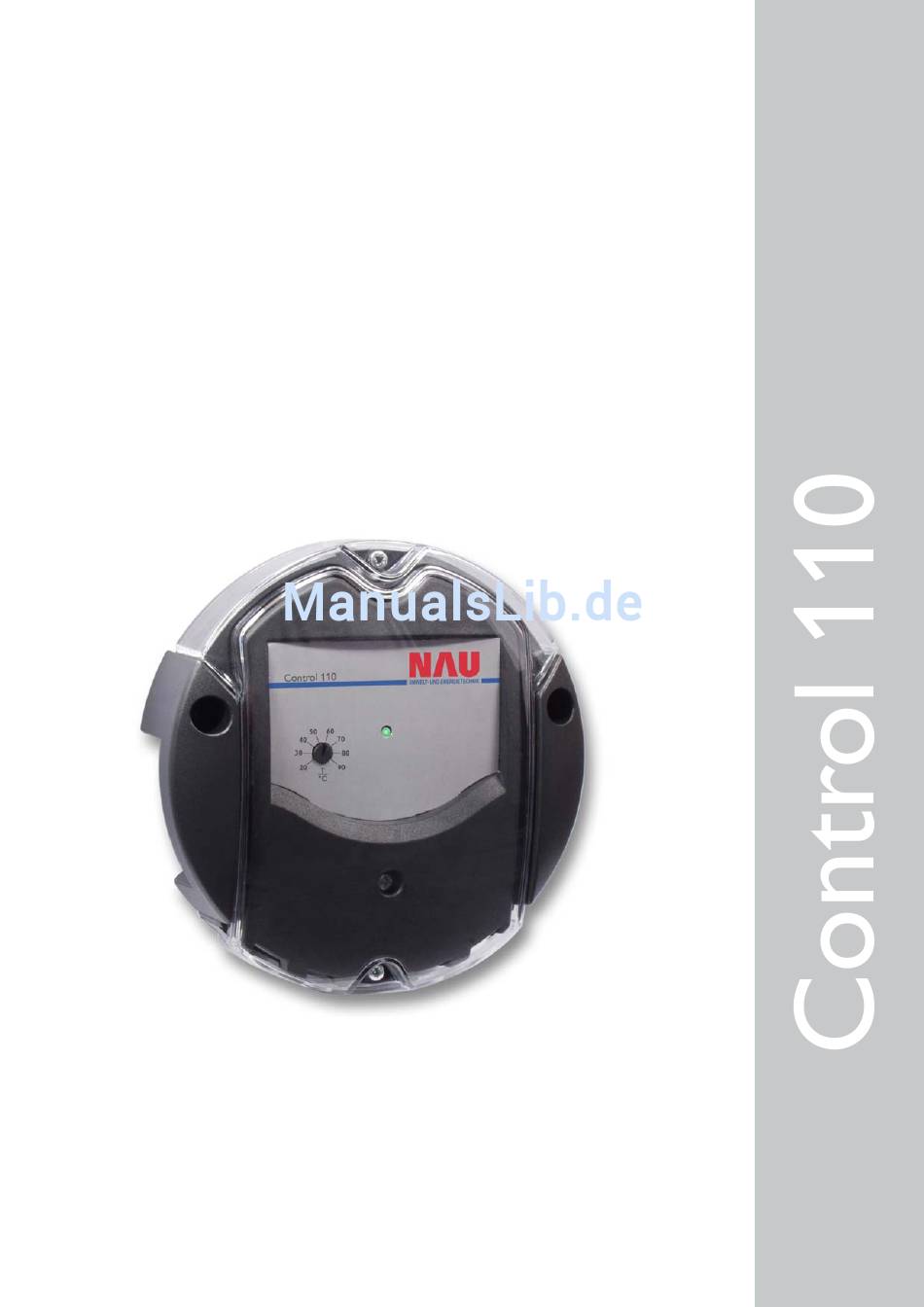

- Seite 1 NAU Control 110 Montage Anschluss Bedienung Anwendungsbeispiele Fehlersuche Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
-
Seite 2: Inhaltsverzeichnis
Teile ist urheberrechtlich geschützt. Eine Verwendung und der Betrieb ist nach den anerkannten Regeln der Technik außerhalb des Urheberrechts bedarf der Zustimmung der durchzuführen. Die Unfallverhütungsvorschriften der Berufsge- Firma NAU GmbH. Dies gilt insbesondere für nossenschaften sind zu beachten. Die bestimmungswidrige Ver- Ver vielfältigungen Kopien, Übersetzungen,... -
Seite 3: Technische Daten Und Funktionsübersicht
Gesamtschaltstrom: max. 4 A Versorgung: 210 ... 250 V~ Control 110 Das robuste und bewusst einfach gestaltete Konzept für den Regler Control 110 macht ihn zu einem preisgünstigen und universell einsetzbaren Schaltgerät für Solar-, Heizungs- und Lüftungssysteme. Der große Regelbereich, die einstellbare Temperaturdifferenz und eine Maximal- oder Minimaltemperaturbegrenzung er- lauben eine Verwendung für nahezu alle Fälle. -
Seite 4: Installation
Control 110 1. Installation Achtung! Vor jedem Öffnen des Gehäuses all- polige Trennung von der Netzspannung sicherstellen. Gehäusedeckel Die Montage darf ausschließlich in trockenen Innenräumen Abdeckung erfolgen. Beachten Sie, dass das Gerät für eine einwandfreie Funktion an dem ausgewählten Ort keinen starken elektro- Gehäusesockel... -
Seite 5: Funktionen Und Einstellungen
Control 110 Funktionen und Einstellungen 2.1 Mini-Schalter und Potenziometer Über die Mini-Schalter (A) werden die Funktionen • Handbetriebsmodus (Mini-Schalter 1) • Maximaltemperaturbegrenzung (Mini-Schalter 2) • Frostschutz (Mini-Schalter 3) • Minimaltemperaturbegrenzung (Mini-Schalter 4) aktiviert (ON) bzw. deaktiviert (OFF). Mit dem Potenziometer (B) wird die Temperatur in °C für die Maximal- oder Minimaltemperaturbegrenzung einge- stellt. -
Seite 6: Frostschutz
Control 110 2.5 Frostschutz Mit Mini-Schalter 3 wird eine Frostschutzfunktion aktiviert. Die Frostschutzfunktion reagiert auf die Temperatur des Sensors S1 (z.B. Kollektorfühler). Sobald dieser eine Temperatur unter +4 °C erfasst, wird wärmeres Wasser aus dem Speicher in den Kollektor gepumpt, um Schäden am Kollektor zu verhindern. -
Seite 7: Anwendungsbeispiele
Control 110 4. Anwendungsbeispiele Standardsolarsystem mit 1 Speicher 9 10 11 RO RC N N L Schutzleiter-Sammelklemme benutzen! Überschreitet die momentane Temperaturdifferenz ∆T zwi- veränderbar) unter die eingestellte Temperaturdifferenz, wird schen dem Kollektor-Sensor S1 und Speicher-Sensor S2 die die Pumpe wieder ausgeschaltet. - Seite 8 Control 110 Wärmeaustausch (zwischen zwei Speichern) 9 10 11 RO RC N N L Schutzleiter-Sammelklemme benutzen! Überschreitet die Temperaturdifferenz ∆T zwischen dem ringert sich dabei. Sinkt die Differenz 1,6 K (Hysterese, nicht veränderbar) unter die eingestellte Temperaturdifferenz, wird Speicher (1)-Sensor S1 und Speicher(2)-Sensor S2 die an die Pumpe wieder ausgeschaltet.
-
Seite 9: Anhang Fehlersuche
Control 110 Anhang Fehlersuche Pumpe läuft heiß, jedoch kein Wärmetransport vom Kol- Pumpe läuft kurz an, schaltet ab, schaltet wieder an usw. lektor zum Speicher, Vor- und Rücklauf gleich warm; evtl. („Reglerflattern“) auch Blubbern in der Leitung. Luft im System? Temperaturdifferenz am System entlüften;... - Seite 10 Control 110 Speicher kühlen über Nacht aus Die Solarkreispumpe läuft nicht, obwohl der Kollektor deutlich wärmer als der Speicher ist kein Strom vorhanden; Si- Kollektorkreispumpe läuft Leuchtet die Kontrolllam- cherungen prüfen / aus- nachts? pe am Regler? tauschen und Stromzu- Reglerfunktion prüfen...
- Seite 11 Control 110 Notizen...
-
Seite 12: Ihr Fachhändler
Control 110 Nau GmbH Tel.: +49 (0) 87 62 / 92 - 0 Umwelt- und Energietechnik Fax: +49 (0) 87 62 / 34 70 Internet: www.nau-gmbh.de Naustr. 1 eMail: info@nau-gmbh.de D-85368 Moosburg-Pfrombach Ihr Fachhändler: Anmerkungen Das Design und die Spezifikationen können ohne Vorankündigung geändert werden.
