10. Beispiele für Verbindungen
Die folgenden Diagramme und Beispiele dienen lediglich dem „besseren Verständnis" der Funktionsweise
der Ein- und Ausgänge. Keines der folgenden Diagramme stellt das „einzig gültige Anschlussschema" dar, da gemäß
der Referenznorm EN 50131-8:2019 präzise Vorgaben existieren. Die Einhaltung dieser Norm ist nur dann möglich, wenn
alle Ein- und Ausgänge auf der Platine (PCB) vorschriftsmäßig verwendet werden.
Es wird empfohlen, die "HOLD-UP"-Funktion erst nach einer sorgfältigen Risikobeurteilung durch einen
Sicherheitsberater zu verwenden.
Wenn Density Basic scharfgeschaltet ist, ist es sofort bereit, Nebel zu erzeugen. Aus Sicherheitsgründen und um
®
einen versehentlichen Nebelausstoß zu vermeiden, wird empfohlen, die Alarmzentrale so zu programmieren, dass eine
ausreichende Zeit zum Verlassen des Bereichs (Ausgangsverzögerung) gewährt wird.
A Eingänge des Density
B Eingänge des Density
der Alarmzentrale verbunden
C Verdrahtungsbeispiel der DENSITY Basic-Ausgänge zur Ansteuerung von LEDs und/oder Relais
Hinweis: In den folgenden Beispielen nimmt das Ausgangssignal ARD/SHP die angegebene Bedeutung in
Abhängigkeit von der Position des Jumpers W2 an:
W2 OFFEN: Zustand SCHARFGESCHALTET wird signalisiert (ARM STATUS).
W2 GESCHLOSSEN: Zustand NEBELAUSSTOSS AKTIV wird signalisiert (SHOT IN PROGRESS).

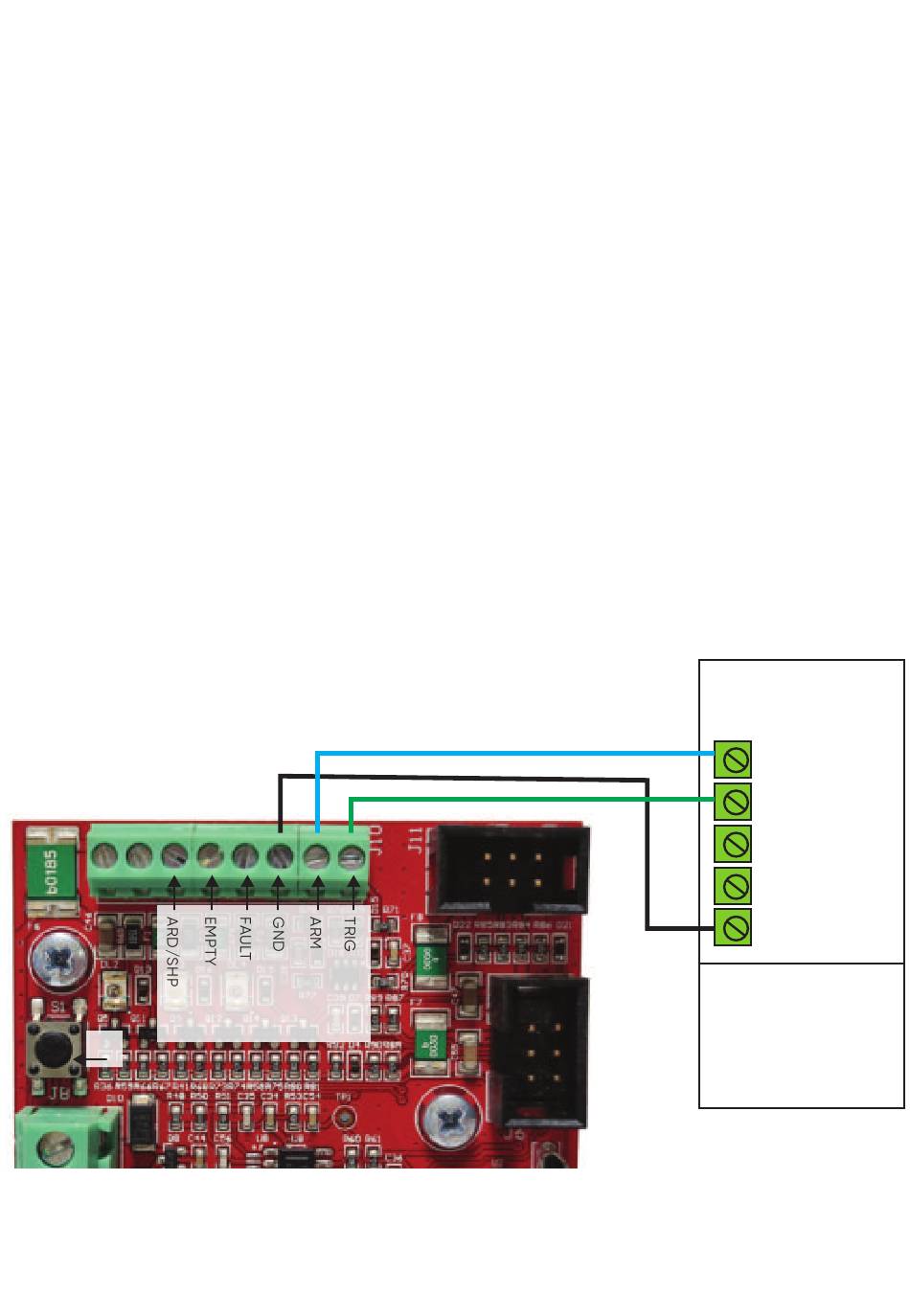

A - Anschluss der Eingänge des Density
Standard-Einbruchmeldezentrale
1
S1
Der ON/OFF-Ausgang dieser Alarmzentrale ist ein Open-Collector-Ausgang (NPN),
der bei DEAKTIVIERTER Alarmanlage OFFEN ist und für die gesamte Dauer, in der
die Zentrale scharfgeschaltet ist und überwacht, mit dem Minuspol verbunden wird.
Der Ausgang der Alarmzentrale ist normalerweise offen (NO) und schließt den
Kontakt während des Alarmzeitraums.
Basic, verbunden mit Standard-Ausgängen der Alarmzentrale
®
Basic, über potenzialfreie Kontakte (Relais) mit den Ausgängen
®
Basic an die Ausgänge einer
®
8
Alarm system panel
NPN output
Open Collector
OC1 NO BISTABLE
OC2 NO
MONOSTABLE
OC
OC
GND
OC: Open Collector
NO: Normally Open
(Normal offen)
GND: Ground
(Masseanschluss)
NC: Normally Closed
(Normal geschlossen)
