8. Anschluss der Stromversorgung

Beim Modell Density Basic ist ebenso wie der Flüssigkeitsbeutel (500ml)
auch die Backup-Batterie NICHT im Lieferumfang enthalten und muss vom
Installateur bereitgestellt werden.
Referenzmodell: FIAMM FG 20121 A
N L
3

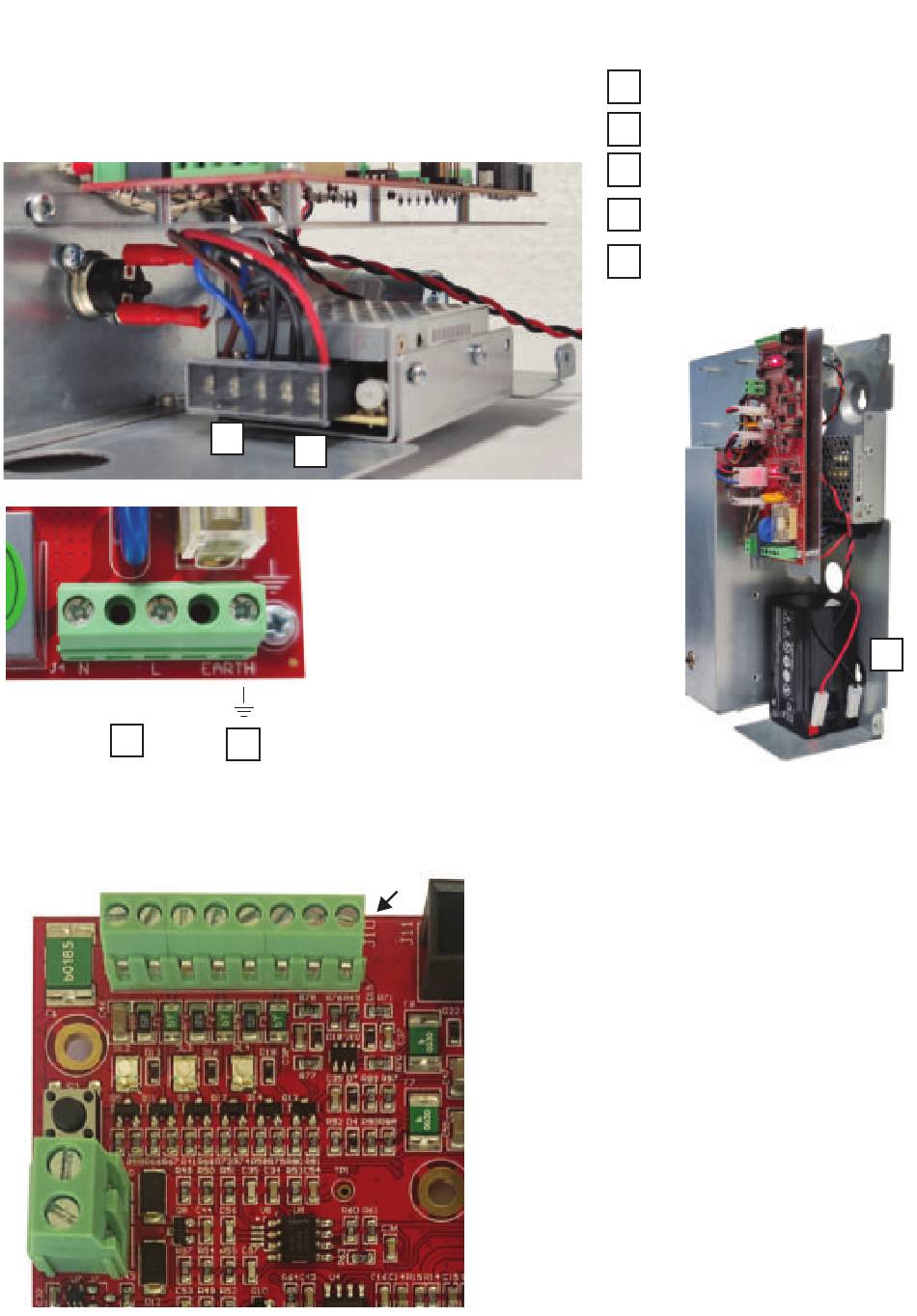

9. Beschreibung der Ein- und Ausgänge
1 2 3 4 5 6 7 8
2
1
- Die Installation der Batterie ist für den
sicheren Betrieb des Geräts unerlässlich.
Sie wird vom Schaltkreis der Platine
überwacht und aufgeladen.
- Das Fach für die 12V 1,2Ah Bleibatterie
befindet sich auf der rechten Seite
des Wärmetauschers.
- Um Zugang zur Batterie zu erhalten,
entfernen Sie die Kunststoff-Frontabdeckung
sowie die Schrauben des Metall-Batteriehalters
4
(für horizontale und Deckeninstallationen)
J10
1
12V-Stromanschluss
2 230V-Stromanschluss
3 Netzspannung 230V
Erdungsanschluss
4
Batteriefach
5
(Batterie nicht enthalten)
Anschlussbelegung der Steuerung (PCB)
DC 12V-Spannungsausgang
1 + 12V DC Ausgang (max. 200 mA)
2 - 0V DC (GND), geerdet
AUSGÄNGE
3 ARD / SHP
(Status Armed/Status Shoot in Progress)
4 EMPTY
5 ERROR
EINGÄNGE
6 -
GND (Ground) → Masse
7 ARM Eingang für Scharfschaltung
8 TRIG
Eingang für Auslösung
Hinweis: Beide Eingänge (7,8) akzeptieren
potenzialfreie Kontakte, die gegen GND
(Masse) schließen.
