DENSITY Basic Installations- Und Bedienungsanleitung Seite 8

AUSGANG DC12V Stromversorgung
1-2 DC 12V-Ausgang (max. 200 mA) zur Stromversorgung lokaler Geräte, die an die Platine angeschlossen sind, wie
zum Beispiel ein lokaler PIR-Sensor (Bewegungsmelder) oder ein Funkempfänger. Es wird dringend empfohlen, den
Ausgang unter keinen Umständen zu überlasten.
AUSGÄNGE
3 ARD/SHP - Meldet den Scharfschalt-Status (W2 offen) oder ist aktiv, wenn eine Auslösung (TRIG) erfolgt
(W2 geschlossen).
4 EMPTY - Signalisiert den Zustand „Flüssigkeitsbeutel LEER".
5 ERROR - Meldet einen vorübergehenden Fehler oder einen Betriebsfehler, der die Funktionalität unterbricht.
Die Störungsmeldung bei Netzausfall wird automatisch zurückgesetzt, sobald die Stromversorgung wiederhergestellt
ist. Wir weisen darauf hin, dass es ESSENZIELL ist, diesen Ausgang an eine Alarmzentrale oder ein Gerät
anzuschließen, das den Status der Person, die für die Wartung oder Sicherheit zuständig ist, rechtzeitig anzeigt.
EINGÄNGE
6 GND - (GROUND) GND-Bezugspunkt für Eingänge.
7 ARM Durch Schließen des ARM-Kontakts wird das Gerät scharfgeschaltet; das blaue LED an der Vorderseite
leuchtet auf und das Gerät ist somit, sofern es aufgeheizt ist, bereit für die Abgabe. Wenn der ARM-Eingang während
eines Nebelausstoßes geöffnet wird, stoppt dies die Abgabe sofort, auch wenn die eingestellte Zeit noch nicht
abgelaufen ist.
8 TRIG Wenn der Nebelgenerator die Betriebstemperatur erreicht hat und scharfgeschaltet ist, gibt das Gerät bei
Eingang eines Befehls an diesem Eingang für die programmierte Dauer Nebel ab. Nach erfolgter Auslösung werden
alle weiteren Befehle, die innerhalb von 120 Sekunden eingehen, ignoriert.
Um versehentliche Aktivierungen und den daraus resultierenden Nebelausstoß zu vermeiden, sind die Eingänge in
„negativer Sicherheit" ausgeführt; daher führt das Trennen eines Drahtes (Kabelbruch) nicht zur Aktivierung. Es ist
zwingend erforderlich, die Zuverlässigkeit der Anschlüsse sorgfältig zu prüfen und die Kabel zur Alarmzentrale dort zu
schützen, wo das Risiko einer versehentlichen oder vorsätzlichen Beschädigung (Sabotage) besteht.
G
F
J
E
D
C
B
7
H
I
L
W1
W2
W3
M
N L
A

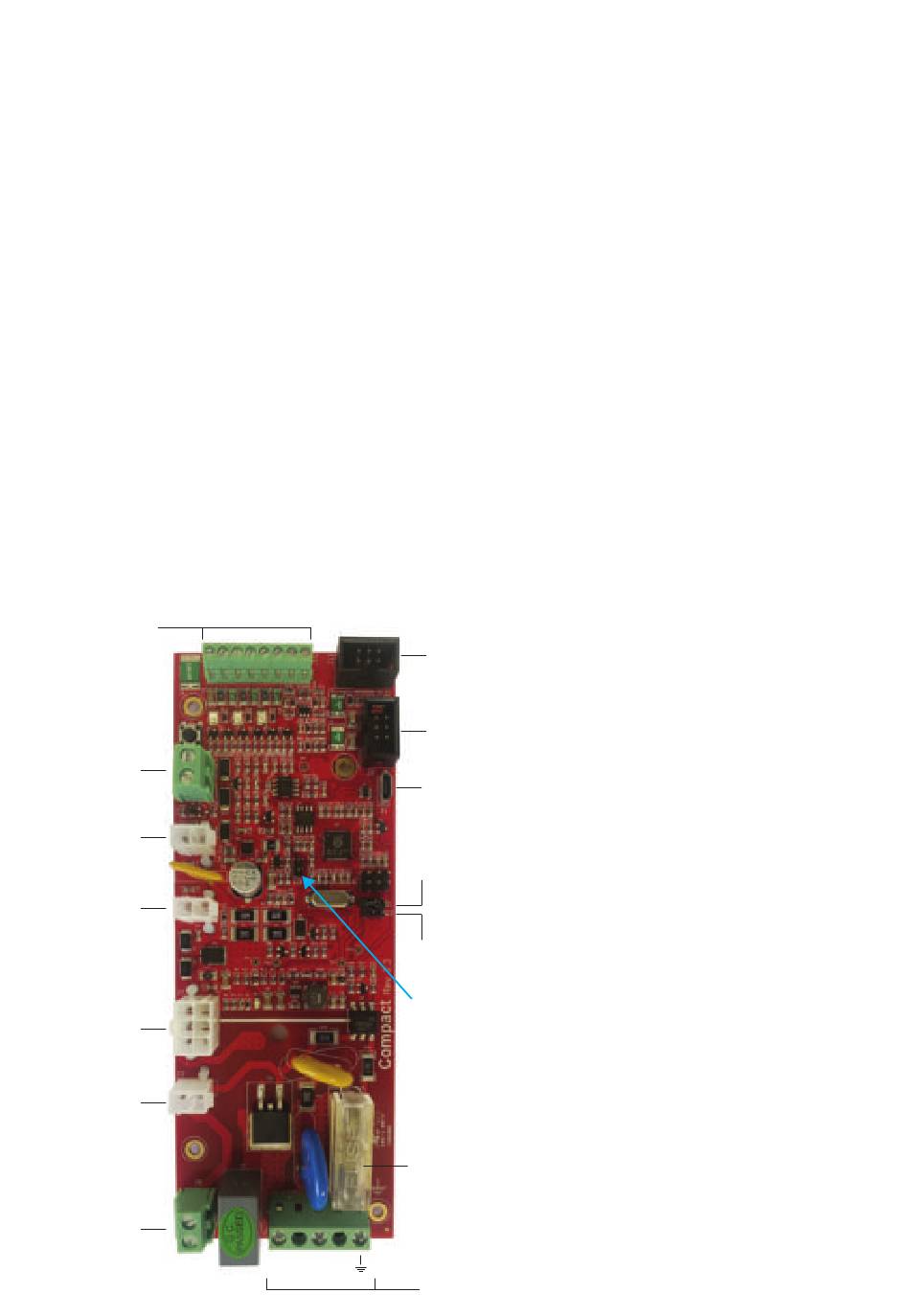

A) J4 Netzstromanschluss
B) J5 Heizelement-Widerstand
C) J2 Thermische Sicherung (Überhitzungsschutz)
D) J7 Netzteil 230V AC/12V DC
E) J9 Akkumulator-Anschluss (12V 1,2A)
F) J8 Anschluss für Temperatursensor
G) J10 Anschluss für Ein- und Ausgänge (I/O)
H) J11 RS232-Schnittstelle 1 (Anschluss)
I) J6 RS232-Schnittstelle 2 (Anschluss)
J) J3 Anschluss für die Fluidpumpe
L) J1 USB-Anschluss
M) F4 Netzsicherung
W1 (Shooting time setting enable):
Freigabe der Nebeldauer-Einstellung
W2 (Reserved / Open): Reserviert (Offen)
W3 (Reserved / Open): Reserviert (Offen)
