DENSITY Basic Installations- Und Bedienungsanleitung Seite 10

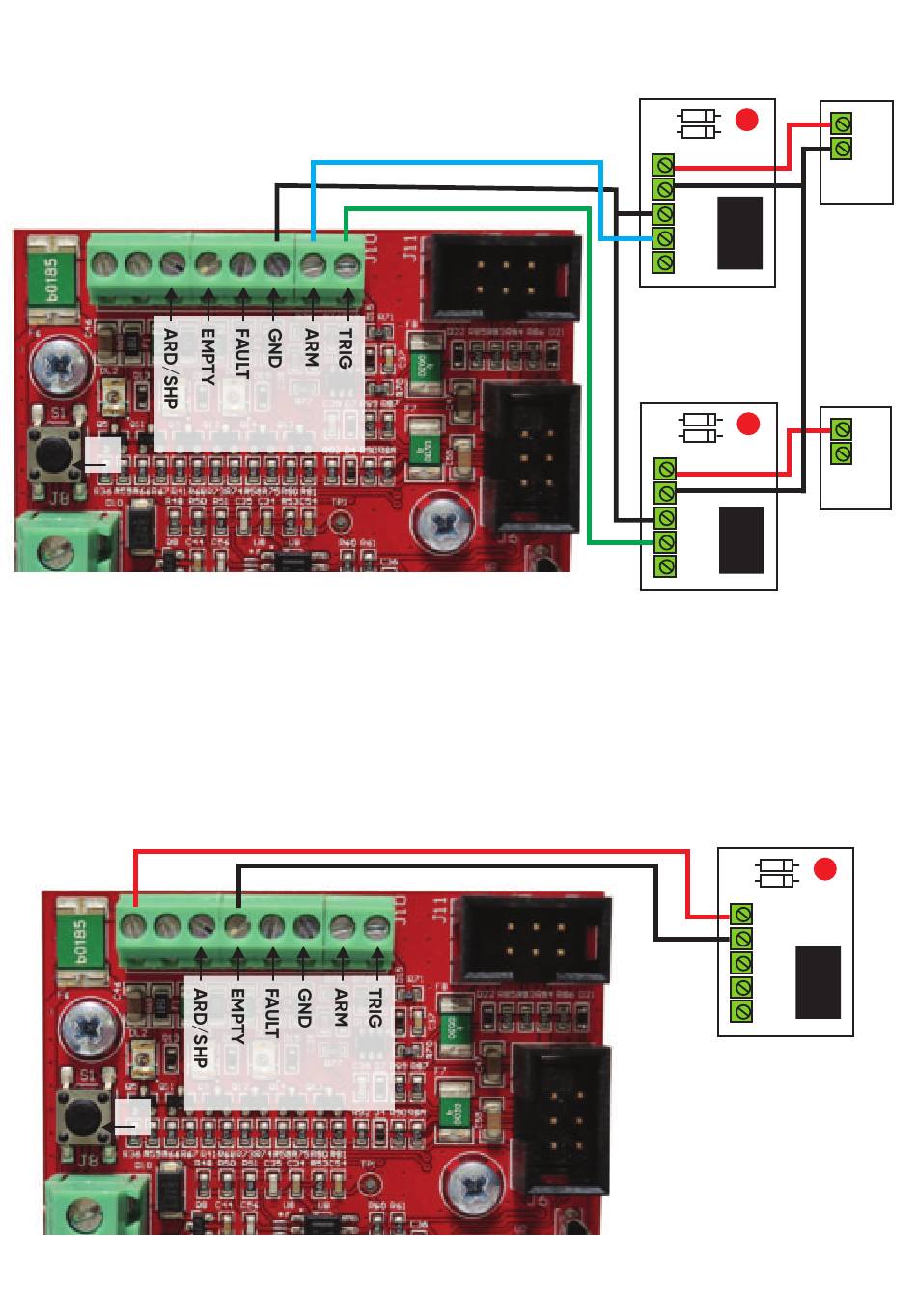

B - Anschluss der Density
1
S1
Der ON/OFF-Ausgang dieser Alarmzentrale ist ein Relais, das bei ausgeschalteter (unscharfer) Zentrale offen ist und für die
gesamte Dauer, in der die Alarmzentrale scharfgeschaltet ist, kontinuierlich geschlossen bleibt. Der Alarmausgang der
Zentrale ist ein Relais, das normalerweise offen ist und schließt, sobald eine Alarmbedingung erkannt wird.
C - Verkabelungsbeispiel der Density
1
S1
9
Basic-Eingänge an die potenzialfreien Kontakte (Relais) der Zentrale
®
8
Basic-Ausgänge zur Ansteuerung von LEDs und/oder Relais
®
8
RELAY ARM
ARM OUT
LED
+
-
CO
NO
NC
RELAY TRIG
TRIG OUT
LED
+
-
CO
NO
NC
LED
+
-
CO
NO
NC
+
-
+
-
