DENSITY Basic Installations- Und Bedienungsanleitung
Inhaltszusammenfassung für DENSITY Basic

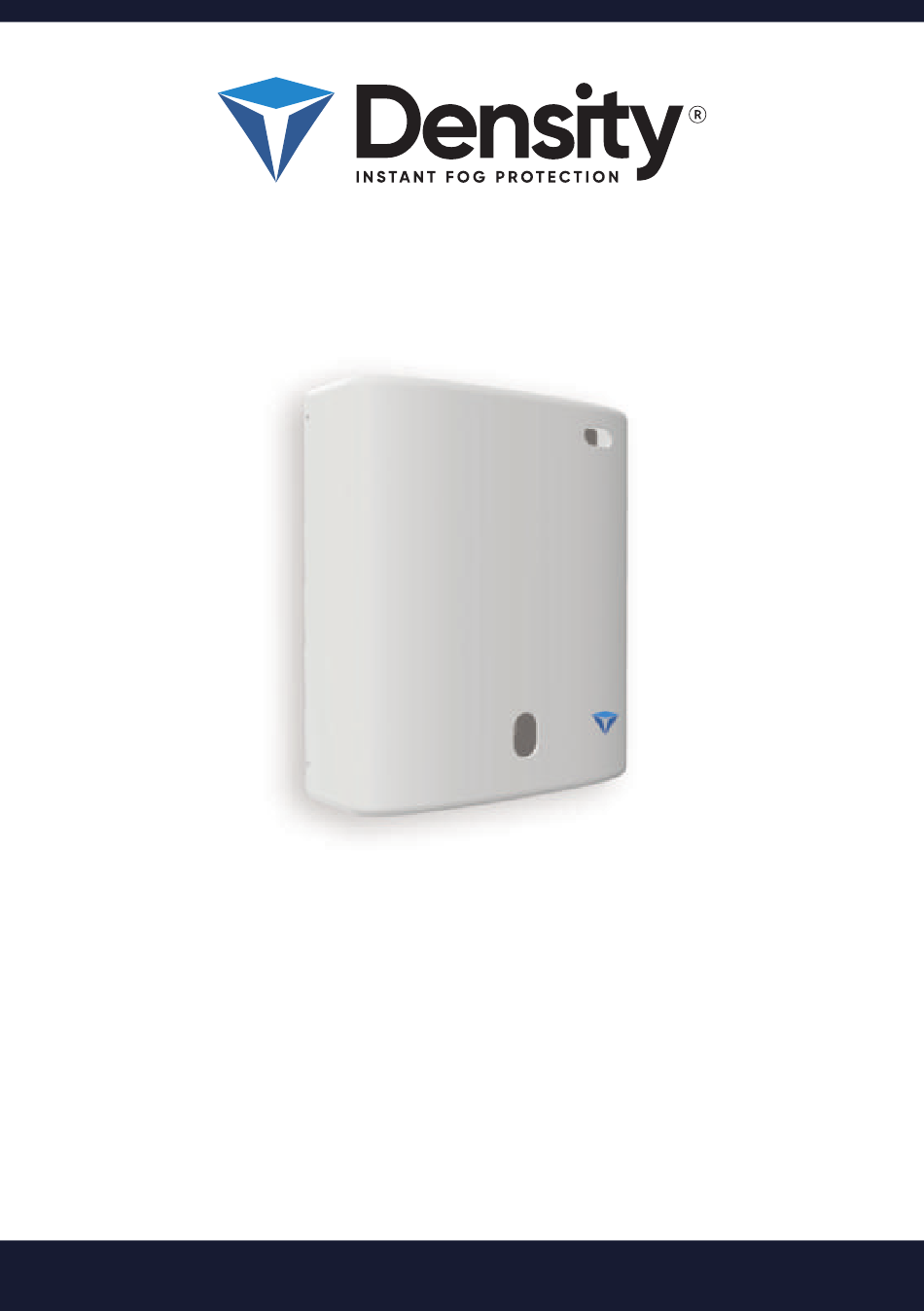

- Seite 1 INSTALLATION UND BEDIENUNGSANLEITUNG DENSITY Basic Version 1.2 - Januar 2026 www.densityglobal.eu | support@densityglobal.eu www.densityglobal.eu | support@densityglobal.eu...
-
Seite 2: Inhaltsverzeichnis
ACHTUNG! Alle DENSITY-Nebelschutzsysteme dürfen ausschließlich mit Original-DENSITY-Fluid betrieben werden. Die Verwendung von Nebelflüssigkeiten, die nicht ausdrücklich von DENSITY schriftlich autorisiert wurden, ist strengstens untersagt. Inhaltsverzeichnis Packungsinhalt S. 1 Produktvorstellung S. 2 Nutzungsbedingungen und Warnhinweise S. 2 Installationshinweise S. 3 Technische Spezifikationen S. -
Seite 3: Produktvorstellung
- Effizient: Mit nur 32 WATT der geringste Energieverbrauch unter vergleichbaren Nebelgeneratoren. 3. Nutzungsbedingungen und Warnhinweise Der von DENSITY Basic erzeugte Nebel verursacht keine Probleme oder Verletzungen, wenn sich Personen kurzzeitig in einem mit Nebel gefüllten Raum aufhalten, vorausgesetzt, das System wird gemäß den Empfehlungen des Herstellers verwendet. -
Seite 4: Installationshinweise
21. Installieren Sie das DENSITY-Gerät so, dass keine Hindernisse die Ausbreitung des Nebels behindern. 22. Setzen Sie das Gerät keinem Spritz- oder Tropfwasser aus. 23. Bitten Sie DENSITY oder dessen Händler um Installationsschulungen, um die optimale Installation der Geräte sicherzustellen. -
Seite 5: Technische Spezifikationen
Basic sicher, dass die Raumtemperatur 40 °C nicht überschreitet. ® Um Verletzungen zu vermeiden, befestigen Sie die Density-Einheit gemäß den Installationsanweisungen sicher an der Wand. Nachdem Sie das Gerät aus der Verpackung genommen haben, lösen Sie die vier seitlichen Schrauben des Kunststoff-Frontcovers. -
Seite 6: Elektrische Stromversorgung
7. Elektrische Stromversorgung Der 230V-Eingang dient der Hauptstromversorgung des Wärmetauschers sowie – über ein Schaltnetzteil – der Steuerplatine und der Pumpe. Die Wärmespeicherkapazität des Wärmetauschers gewährleistet auch bei einem kompletten Stromausfall einen ordnungsgemäßen Betrieb über einen gewissen Zeitraum, in der Regel etwa eine Stunde. -
Seite 7: Anschluss Der Stromversorgung
8. Anschluss der Stromversorgung Beim Modell Density Basic ist ebenso wie der Flüssigkeitsbeutel (500ml) 12V-Stromanschluss auch die Backup-Batterie NICHT im Lieferumfang enthalten und muss vom Installateur bereitgestellt werden. 230V-Stromanschluss Referenzmodell: FIAMM FG 20121 A Netzspannung 230V Erdungsanschluss Batteriefach (Batterie nicht enthalten) - Die Installation der Batterie ist für den... - Seite 8 AUSGANG DC12V Stromversorgung 1-2 DC 12V-Ausgang (max. 200 mA) zur Stromversorgung lokaler Geräte, die an die Platine angeschlossen sind, wie zum Beispiel ein lokaler PIR-Sensor (Bewegungsmelder) oder ein Funkempfänger. Es wird dringend empfohlen, den Ausgang unter keinen Umständen zu überlasten. AUSGÄNGE 3 ARD/SHP - Meldet den Scharfschalt-Status (W2 offen) oder ist aktiv, wenn eine Auslösung (TRIG) erfolgt (W2 geschlossen).
-
Seite 9: Beispiele Für Verbindungen
Es wird empfohlen, die "HOLD-UP"-Funktion erst nach einer sorgfältigen Risikobeurteilung durch einen Sicherheitsberater zu verwenden. Wenn Density Basic scharfgeschaltet ist, ist es sofort bereit, Nebel zu erzeugen. Aus Sicherheitsgründen und um ® einen versehentlichen Nebelausstoß zu vermeiden, wird empfohlen, die Alarmzentrale so zu programmieren, dass eine ausreichende Zeit zum Verlassen des Bereichs (Ausgangsverzögerung) gewährt wird. - Seite 10 B - Anschluss der Density Basic-Eingänge an die potenzialfreien Kontakte (Relais) der Zentrale ® RELAY ARM ARM OUT RELAY TRIG TRIG OUT Der ON/OFF-Ausgang dieser Alarmzentrale ist ein Relais, das bei ausgeschalteter (unscharfer) Zentrale offen ist und für die gesamte Dauer, in der die Alarmzentrale scharfgeschaltet ist, kontinuierlich geschlossen bleibt. Der Alarmausgang der Zentrale ist ein Relais, das normalerweise offen ist und schließt, sobald eine Alarmbedingung erkannt wird.
-
Seite 11: Einstellung Der Nebelausstoßzeit
11. Einstellung der Nebelausstoßzeit RESET SET TIME Um die Zeitdauer des Nebelausstoßes einzustellen, müssen Sie nach dem Öffnen der Frontabdeckung den Jumper W1 in die Position SET bringen (schließen). Wenn Sie anschließend die Taste S1 gedrückt halten, blinken die 3 LEDs an der Vorderseite;... - Seite 12 Auf der Density Basic-Elektronikplatine befinden sich zwei serielle Anschlüsse (J11 und J6), die für den Anschluss von ® Erweiterungsmodulen und Kommunikationsgeräten reserviert sind, die speziell vom Hersteller entwickelt wurden. Um eine erweiterte Diagnose zu ermöglichen, kann ein PC mit Microsoft Windows oder Linux über ein Micro-USB-Kabel an den Port J1 angeschlossen werden.
-
Seite 13: Installation, Austausch Und Reset Des Beutels
12. Installation, Austausch und Reset des Beutels Setzen Sie den Beutel wie auf dem Bild gezeigt ein. Setzen Sie einen neuen Beutel ein und lassen Sie den Metall-Schnellanschluss mit einem hörbaren ‚Klick‘ einrasten. -
Seite 14: Bedeutung Der Front-Leds
HEIZEN Blinkt: Gerät heizt auf, Auslösung ist noch nicht möglich. AUS: Fehlfunktion / Störung. Das EMPTY-Signal zeigt an, dass der Fluidstand sinkt bzw. dass das Gerät seit dem letzten RESET bereits 240 Sekunden lang Nebel ausgestoßen hat (Density Basic). ®... -
Seite 15: Fehlerzustand - Reset
Das rote LED (LED DL1, in der Mitte der Platine) zeigt an, dass das Gerät eingeschaltet ist. Dies ist KEIN Fehlerzustand. 15. Wartung und mögliche Lösungen Die Nebelsysteme von Density erfordern keine spezielle Wartung. Dennoch wird eine regelmäßige Überprüfung ®... - Seite 16 SIGNAL/AKTION MÖGLICHE URSACHE MÖGLICHE LÖSUNG Dieser Zustand ist normal und kann während Alle Geräte werden zu 100 % Geringer Nebelausstoß werksgeprüft. Daher kann der Erstinstallation auftreten. aus der Düse eine kleine Menge an Fluid im Er verschwindet, sobald das Gerät seine volle Betriebstemperatur erreicht hat.
- Seite 17 SIGNAL/AKTION MÖGLICHE URSACHE MÖGLICHE LÖSUNG Beutel ersetzt, Reset erforderlich. Bitte folgen Sie den Anweisungen in Abschnitt 13. Rotes Front-LED blinkt Beutel leer. Bitte ersetzen Sie diesen gemäß den Anweisungen in Abschnitt 13. Gerät befindet sich noch in der Aufheizphase. Bitte warten Sie maximal 20 Minuten, während Grünes Front-LED blinkt das Gerät an die Stromversorgung angeschlossen ist.
-
Seite 18: Garantie
16. Garantie Die Garantie für DENSITY beträgt zwei Jahre und wird direkt über den autorisierten Händler oder Installateur abgewickelt. Bitte kontaktieren Sie daher Ihren Lieferanten, um die Garantie in Anspruch zu nehmen, und legen Sie eine Kopie des Kaufbelegs vor, aus dem die Seriennummer des Geräts hervorgeht. -
Seite 19: Wartungsformular
17. Wartungsformular DATUM BATTERIEAUSTAUSCH BEUTELAUSTAUSCH UNTERSCHRIFT NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN NEIN Das Ausfüllen dieser Tabelle ist gemäß... - Seite 20 Version 1.2 - Januar 2026 www.densityglobal.eu | support@densityglobal.eu www.densityglobal.eu | support@densityglobal.eu...
