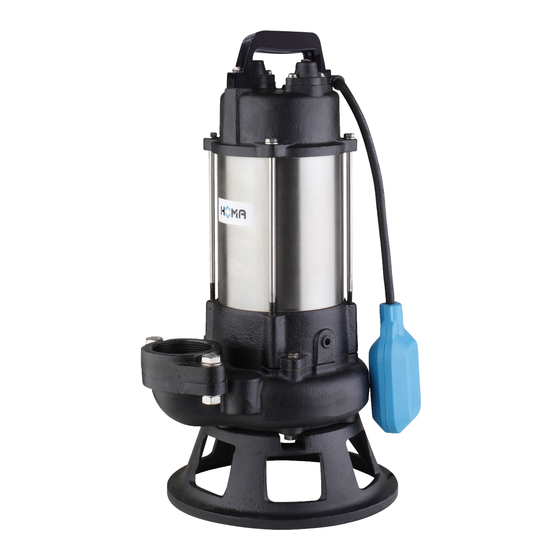

Homa TP35 Originalbetriebsanleitung
Verwandte Anleitungen für Homa TP35
Inhaltszusammenfassung für Homa TP35
- Seite 1 Original-Betriebsanleitung EN - Original-Instruction Manual NL - Originele handleiding TP22 / TP26 / TP35...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeines ........................03 1.1. Konformitätserklärung ............................03 1.2. Vorwort ................................03 1.3. Bestimmungsgemäße Verwendung .........................03 1.4. Urheberschutz ..............................03 1.5. Garantiebestimmungen ............................04 1.6. Fachbegriffe ..............................06 2. Sicherheit ..........................06 2.1. Anweisungen und Sicherheitshinweise ......................06 2.2. Verwendete Richtlinien und CE-Kennzeichnung ....................07 2.3. Allgemeine Sicherheitshinweise ........................07 2.4. -
Seite 3: Allgemeines
Merkblatt „Frequen- zumrichter“. 1.4. Urheberschutz Das Urheberrecht an dieser Betriebsanleitung verbleibt bei der HOMA Pumpenfabrik GmbH. Diese Betriebsanlei- tung ist für das Bedienungs-, Montage- und Wartungsper- sonal bestimmt. Sie enthält Vorschriften und Zeichnungen technischer Art, die weder vollständig noch teilweise ver- vielfältigt, verbreitet oder zu Zwecken des Wettbewerbs... -
Seite 4: Garantiebestimmungen
Alle Produkte besitzen einen höchstmöglichen Qualitäts- die nicht in dieser Betriebsanleitung aufgeführt werden, standard und unterliegen vor Auslieferung einer techni- dürfen nur von der HOMA Pumpenfabrik GmbH und von schen Endkontrolle. Durch eine von HOMA Pumpenfabrik autorisierten Servicewerkstätten durchführen werden. - Seite 5 (0 40)6 91 90 90 (0 69) 3 80 34 60 (08 41) 96 41 00 Birr Elektrotechnik Pumpen und Motoren GmbH Burger Pumpen GmbH WEBAtec GmbH HOMA Pumpenfabrik GmbH Glashüttenweg 60 Industriestr. 11 Albert-Maier-Str. 4 Industriestr. 1 23568 Lübeck...
-
Seite 6: Fachbegriffe
1.6. Fachbegriffe Niveausteuerung: Die Niveausteuerung soll die Pumpe bei verschiedenen In dieser Betriebsanleitung werden verschiedene Fachbe- Füllständen automatisch ein- bzw. ausschalten. Erreicht griffe verwendet. wird dies durch den Einbau von einem Niveauerfassungs- system. Trockenlauf: Ein Trockenlauf ist auf jeden Fall zu vermeiden, hier läuft die Pumpe mit voller Drehzahl, es ist aber kein Medium zum Fördern vorhanden. -
Seite 7: Verwendete Richtlinien Und Ce-Kennzeichnung
2.2. Verwendete Richtlinien und CE-Kennzeichnung Arbeitsplätze zu bewegen, an denen sich Personen aufhalten. Unsere Pumpen unterliegen • Beim Einsatz von mobilen Arbeitsmitteln zum Heben • verschiedenen EG-Richtlinien, von Lasten muss, wenn nötig (z.B. Sicht versper- • verschiedenen harmonisierten Normen, rt), eine zweite Person zum Koordinieren eingeteilt •... -
Seite 8: Verhalten Während Des Betriebs
Mobilfunkgeräte können Störungen in der Anlage Ebenso müssen bestimmte Verhaltensregeln verursachen. Richtlinien vom Betreiber eingehalten werden. Pump- en, welche für den Einsatz in explosiven Atmosphären Warnung vor elektromagnetischer Strahlung! zugelassen sind, werden am Ende der Bezeichnung mit Durch elektromagnetische Strahlung besteht dem Zusatz „Ex“... -
Seite 9: Allgemeine Beschreibung
3. Allgemeine Beschreibung 3.3.1. Typenschild 3.1. Verwendung Pumpen von HOMA fördern häusliche, kommunale und industrielle Abwässer, Fäkalien und Schlämme, auch mit hohen Fest- und Faserstoffanteilen, sowie Schmutzwas- ser aller Art. Vom kleinen Wohn- oder Industriegebäude bis hin zu Großpumpstationen und Kläranlagen. -
Seite 10: Überwachungseinrichtungen
Feststoffen oder faserigen Beimengungen geeignet schluss an ein Rechtsdrehfeld (U, V, W -> L1, L2, L3). ist. HOMA-Schaltgeräte prüfen das Netz auf Rechtsdrehfeld. Liegt kein Rechtsdrehfeld vor, leuchtet die rote LED. Zwei Bei der V-Version wird ein Freistromrad verwendet. -
Seite 11: Verpackung, Transport Und Lagerung
4. Verpackung, Transport und Lagerung Gefahr durch elektrischen Strom! Durch beschädigte Stromzuführungsleitungen droht Lebensgefahr! Defekte Leitungen müssen sofort 4.1. Anlieferung vom qualifizierten Elektrofachmann ausgetauscht Nach Eingang ist die Sendung sofort auf Schäden und werden. Vollständigkeit zu überprüfen. Bei eventuellen Mängeln muss noch am Eingangstag das Transportunterneh- Vorsicht vor Feuchtigkeit! men bzw. -
Seite 12: Aufstellung Und Inbetriebnahme
5. Aufstellung und Inbetriebnahme Für eine einwandfreie Funktion beachten Sie bitte die nachstehenden Hinweise: 5.1. Allgemein • Die Befestigungspunkte sowie die Länge des frei be- Um Schäden an der Pumpe während der Aufstellung und weglichen Endes des Schwimmerkabels sind auf das im Betrieb zu vermeiden sind folgende Punkte zu beach- gewünschte Schaltniveau einzustellen. -
Seite 13: Vorbereitende Arbeiten
Bei 3Ph-Motoren muss vor der Inbetriebnahme die Drehrichtung überprüft werden. Bei Verwendung eines Die Maschine wurde nach dem neuesten Stand der Tech- HOMA-Schaltgerätes mit Drehrichtungs-Kontrollanzeige nik konstruiert und montiert, so dass sie unter normalen leuchtet diese bei falscher Drehrichtung auf. Die Kontrol- Betriebsbedingungen lange und zuverlässig arbeitet. -
Seite 14: Instandhaltung
muss sofort abgeschaltet werden. Vor dem erneuten Ein- 6. Instandhaltung schalten müssen die Schaltpausen laut den Technischen Daten eingehalten werden. Bei einer erneuten Störung 6.1. Allgemein muss die Maschine sofort wieder abgeschaltet werden. Die Pumpe sowie die gesamte Anlage müssen in regel- Ein erneuter Einschaltvorgang darf erst nach der Fehler- mäßigen Abständen überprüft und gewartet werden. -
Seite 15: Wartungstermine
Schraube entfernen und eine geringe Menge Öl entneh- men. Wenn das Öl trübe oder milchig ist, deutet dies auf eine schadhafte Wellendichtung hin. In diesem Fall den Zustand der Wellendichtungen durch eine HOMA-Fach- werkstatt oder den Werkskundendienst überprüfen las- sen. Verbrauchtes Öl ist entsprechend der gültigen Um- weltschutzbestimmungen zu entsorgen. -
Seite 16: Außerbetriebnahme
7. Außerbetriebnahme Nach Abschluss dieser Arbeiten kann die Maschine einge- baut (siehe Kapitel „Aufstellung“) und vom Fachmann an das Stromnetz angeschlossen werden. 7.1. Vorübergehende Außerbetriebnahme Bei der Wiederinbetriebnahme ist das Kapitel „Inbetrieb- Bei dieser Art von Abschaltung bleibt die Maschine ein- nahme“... - Seite 17 Maschine läuft nicht an Ursache Abhilfe Unterbrechung in der Stromzufuhr, Kurzschluss bzw. Erdschluss an Leitung und Motor vom Fachmann prüfen und ggf. erneuern lassen der Leitung und/oder Motorwicklung Auslösen von Sicherungen, Motorschutzschalter und/oder Über- Anschlüsse vom Fachmann prüfen und ggf. ändern lassen. Motorschutzschal- wachungseinrichtungen ter und Sicherungen nach den technischen Vorgaben einbauen bzw.
-
Seite 18: Anschluss Von Pumpen Und Rührwerken
9. Anschluss von Pumpen und Rührwerken Gefahr durch elektrischen Strom! Durch unsachgemäßen Umgang mit Strom besteht Lebensgefahr! Alle Pumpen mit freien Kabelenden müssen durch einen Elektrofachmann angeschlossen werden. 9.1 Lastkabel Pumpen in Stern-Dreieck Ausführung Aderbezeichnung Klemme im Motor Schaltschrank Pumpen in Direktstart Ausführung Aderbezeichnung Klemme im Motor... -
Seite 54: Baumaße
11. Baumaße 11. Dimensions 11. Afmetingen TP 22 + TP 26 EIN / ON / AAN AUS / OFF / UIT... - Seite 55 TP 35 EIN / ON / AAN AUS / OFF / UIT...
-
Seite 56: Kontaminationserklärung
12. Kontaminationserklärung Die Instandsetzung der Geräte/Geräteteile wird nur durchgeführt, wenn eine korrekt und vollständig ausgefüllte Kontaminationserklärung vorliegt. Sonst kommt es zu Verzögerungen der Arbeiten. RÜCKFAX an HOMA Pumpenfabrik GmbH:… +49 (0) 2247 702 - 44 Gerätedaten: Pumpenbezeichnung: Artikelnummer: Seriennummer: Grund der Einsendung: Einsatzbedingte Kontaminierung des Gerätes:... - Seite 59 WEEE-Hinweis Die WEEE (Waste Electrical and Electronic Equipment)-Direktive, die am 13. Februar 2003 in die europäische Rechts-sprechung aufgenommen wurde, hat zu einem weitreichenden Umdenken bei der Entsorgung von Elektro- und Elektronikgeräten geführt. Der Zweck dieser Direktive ist es, in erster Linie WEEE, d.h. elektrischen und elektronischen Abfall, zu vermeiden und des Weiteren die Wiederver- wendung, das Recycling und andere Formen der Weiterverwendung dieser Art von Müll voranzutreiben, um Abfallmengen zu verringern.
- Seite 60 HOMA Pumpenfabrik GmbH Industriestraße 1 Industriestraße 1 53819 Neunkirchen-Seelscheid 53819 Neunkirchen-Seelscheid Telefon: +49(0)2247/702-0 Telefon: +49(0)2247/702-0 Fax: +49(0)2247/702-44 Fax: +49(0)2247/702-44 FIND US ON FACEBOOK! e-Mail: info@homa-pumpen.de e-Mail: info@homa-pumpen.de Internet: www.homa-pumpen.de Internet: www.homa-pumpen.de facebook.com/homapumpen...
