KGC370/95-4NFA++
DE

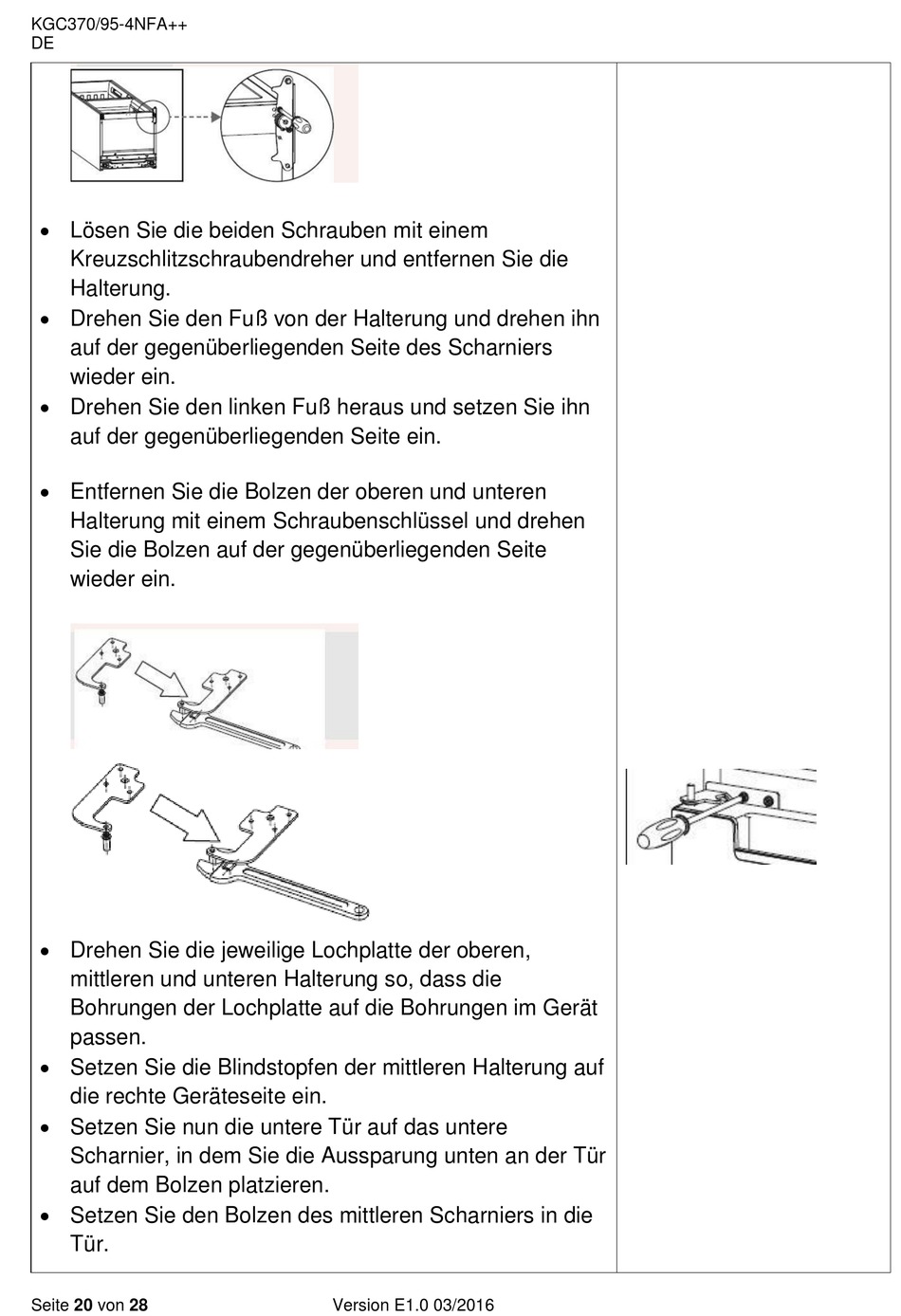

Lösen Sie die beiden Schrauben mit einem
Kreuzschlitzschraubendreher und entfernen Sie die
Halterung.
Drehen Sie den Fuß von der Halterung und drehen ihn
auf der gegenüberliegenden Seite des Scharniers
wieder ein.
Drehen Sie den linken Fuß heraus und setzen Sie ihn
auf der gegenüberliegenden Seite ein.
Entfernen Sie die Bolzen der oberen und unteren
Halterung mit einem Schraubenschlüssel und drehen
Sie die Bolzen auf der gegenüberliegenden Seite
wieder ein.
Drehen Sie die jeweilige Lochplatte der oberen,
mittleren und unteren Halterung so, dass die
Bohrungen der Lochplatte auf die Bohrungen im Gerät
passen.
Setzen Sie die Blindstopfen der mittleren Halterung auf
die rechte Geräteseite ein.
Setzen Sie nun die untere Tür auf das untere
Scharnier, in dem Sie die Aussparung unten an der Tür
auf dem Bolzen platzieren.
Setzen Sie den Bolzen des mittleren Scharniers in die
Tür.
Seite 20 von 28
Version E1.0 03/2016
