4.1.2 Anschlagmittel am Gehäuse (RTX 550-RTX900)
4.1.2 Anschlagmittel am Gehäuse (RTX 550-RTX900)
Den Trommelkurvenrundtisch mit dem Anschlagmittel folgendermaßen transportieren:
DenTrommelkurvenrundtisch m it demAnschlagmittelfolgendermaßen transportieren:

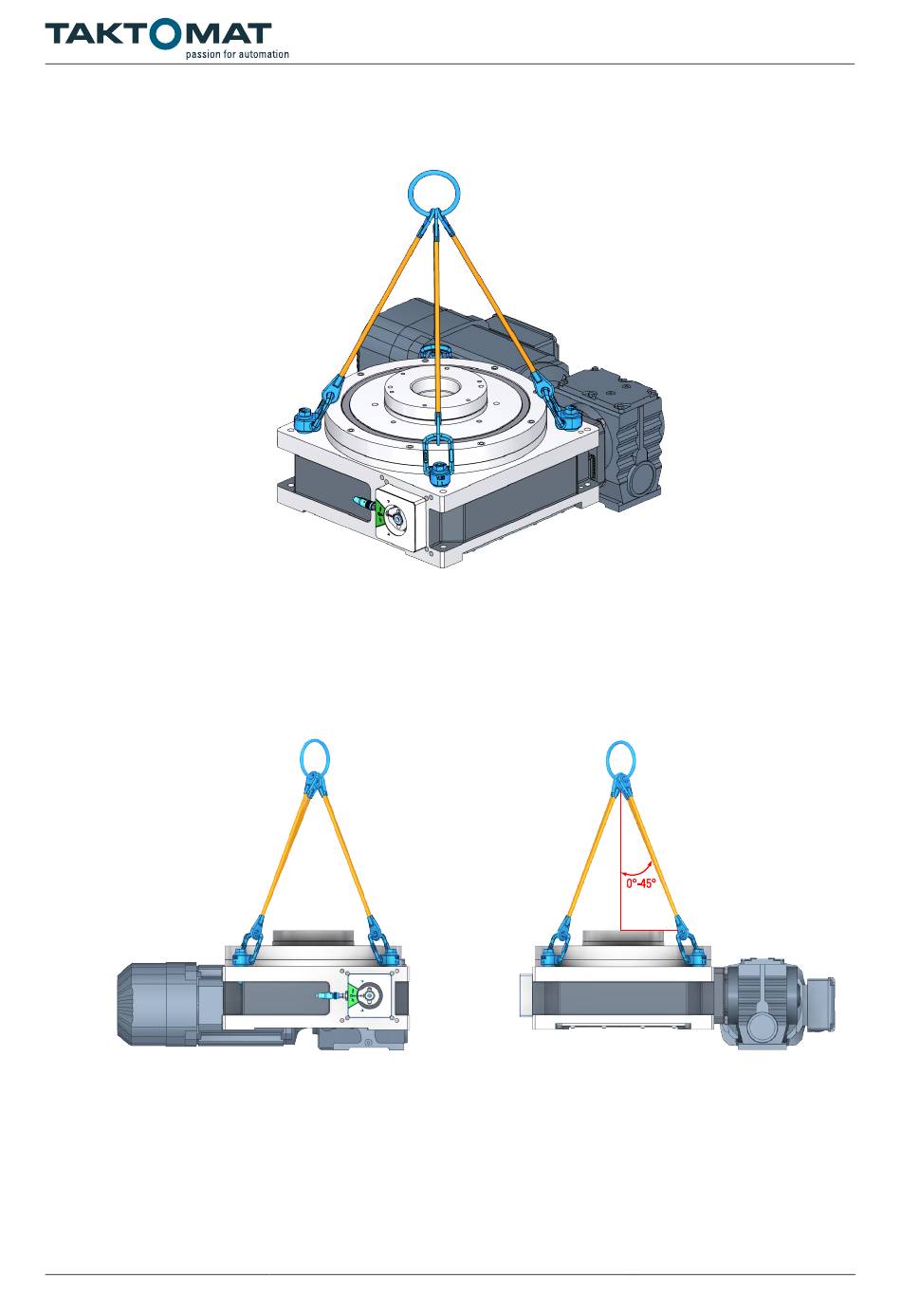

Abb. 6: Transport mit Anschlagmittel
Abb.6: Transport m it Anschlagmittel
Die Anschlagmittel wie unten abgebildet an den Gewindebohrungen montieren und auf ihre Funktion hin überprüfen.
Die Anschlagmittelwie untenabgebildetan den Gewindebohrungen montierenund auf ihre Funktionhin überprüfen.
Der Winkel zwischen Senkrechten und Anschlagkette oder -band muss zwischen 0 und 45° betragen.
DerWinkel zwischenSenkrechten undAnschlagketteOder-bandmusszwischen0 und450 betragen.
Abb. 7: Hebeanweisung
Abb. 7:Hebeanweisung
