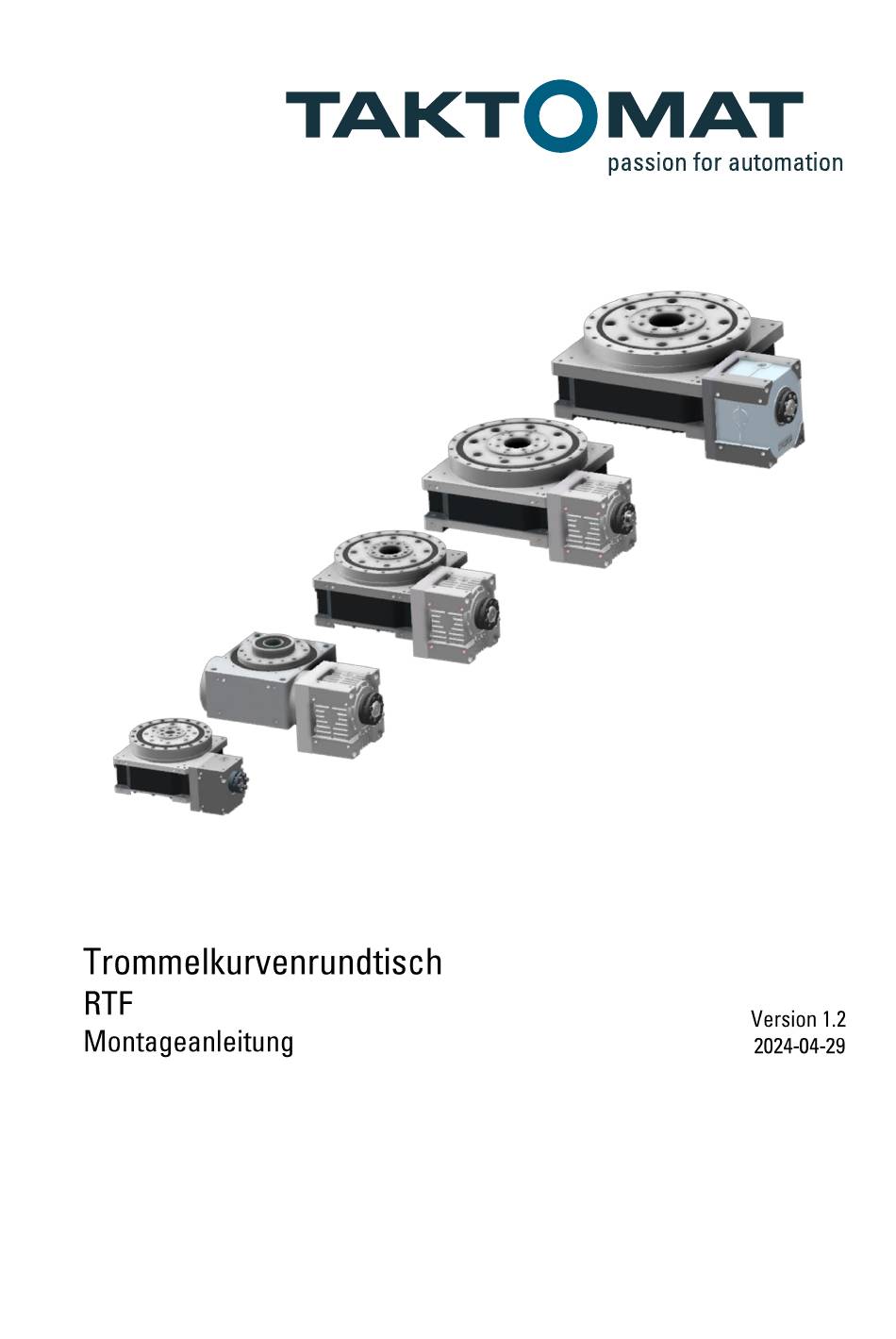

- Seite 1 TAKTOMAT passion for automation Trommelkurvenrundtisch Version Montageanleitung 2024-04-29...
-
Seite 2: Inhaltsverzeichnis
Montageanleitung TAKTOMAT passion for automation Inhaltsverzeichnis Über diese Zweck. Kontaktinformationen Produktbezeichnung. Darstellungsmittel . Sicherheitshinweise Warnhinweise.. Anforderungenandas Personal.. PersönlicheSchutzausrüstung Anforderungen für den Einbauin eine vollständigeMaschine. Produktbeschreibung....................Bestimmungsgemäßer Gebrauch.. Technische Daten Produktübersicht. Transport ..............10 Transportmit Anschlagmitteln Mo ntage .... -
Seite 3: Über Diese Anleitung
Montageanleitung TAKTOMAT Überdiese Anleitung passion for automation Uber diese Anleitung Zweck Ziel dieserMontageanleitungist es,den Benutzernalle benötigtenInformationenzugeben,umdenTrommelkurvenrundtisch ordnungsgemäß und sicherin einevollständigeMaschineeinbauenzu können. Kontaktinformationen TAKTOMAT GmbH Rudolf-Diesel-Straße 86554 Pöttmes Tel: +49 (0) 8253-9965-0 Fax: +49 (0) 8253-9965-50 E-Mail: info@taktomat.de Internet: http://www.taktomat.de/ Produktbezeichnung... -
Seite 4: Darstellungsmittel
Montageanleitung TAKTOMAT Überdiese Anleitung passion for automation Darstellungsmittel In dieserAnleitungwerdenfolgendeDarstellungsmittelverwendet: Anleitungen und Anweisungen Voraussetzungen f ür eine Handlungsanweisung s ind mit einemHakendargestellt. Die auszuführenden Handlungsschritte sind nummeriert. Ergebnisseder einzelnen Handlungsschrittesind mit einem schwarzenPfeil gekennzeichnet. D as Gesamtergebnis einer Handlungsanweisung W irddurcheinen weißen Pfeil in schwarzemKreishervorgehoben. -
Seite 5: Sicherheitshinweise
Montageanleitung TAKTOMAT Sicherheit passion for automation Sicherheit Sicherheitshinweise Allgemeine Sicherheitshinweise DieAnleitung vollständiglesen HinweiseundAnweisungenin dieserAnleitung beachten UnbefugtePersonen vomArbeitsbereichfernhalten Arbeiten anelektrischenAnlagendürfennurvon Elektrofachkräften durchgeführtwerden DieAnleitung aufbewahrenundallen Mitarbeitern zurVerfügungstellen Die Dokumentation der Zulieferbauteile beachten Dievorgeschriebene persönlicheSchutzausrüstung t ragen Warnhinweise 2.2. I Struktur der Warnhinweise Alle Warnhinweise in dieserAnleitung sind wie folgt strukturiert: Abb. -
Seite 6: Bedeutung Der Signalworte Und Symbole
Montageanleitung TAKTOMAT Sicherheit passion for automation 2.2.2 Bedeutung der Signalworte und Symbole Die folgendenSignalwortewerden in diesem Dokument v erwendet: Signalwort Bedeutung GEFAHR Weist auf eine gefährlicheSituation hin,die zumTodOderzu schwerenVerletzungen führt. Weist auf eine möglicherweisegefährlicheSituation hin,die zumTodOderzu schweren WARNIJNG Verletzungen führen kann. -
Seite 7: Anforderungenandas Personal
Montageanleitung TAKTOMAT Sicherheit passion for automation Fußschutz benutzen Handschutz benutzen Anforderungen an das Personal Die in dieserAnleitung beschriebenen Tätigkeitendürfennur vonFachpersonal ausgeführtwerden. Fachpersonal sind Personen, d ie aufgrundihrer fachlichenAusbildung,Kenntnisseund Erfahrungen die ihnen übertragenen Arbeiten ausführenkönnen. Sie kennendie einschlägigenNormen und Bestimmungenund erkennenmögliche Gefahren selbständig. -
Seite 8: Produktbeschreibung
40 bis 70 Medien keinenaggressivenMedien aussetzen 3.2. I Lagerbedingungen Einsatzbereich in geschlossenen Räumen Temperaturbereich [oc] -22 bis +50 RelativeLuftfeuchtigkeit[0/0] 40 bis 70 Medien keinenaggressivenMedien aussetzen Lagerungszeit > 6 Monate zusätzlichgegenKorrosionschützen 3.2.2 Abmessungen DieAbmessungen derverschiedenen Variantensind auf der WebsitevonTAKTOMAT hinterlegt:https://www.taktomat.de/. 8/25 Trommelkurvenrundtisch Version... -
Seite 9: Produktübersicht
Montageanleitung TAKTOMAT Produktbeschreibung passion for automation Produktübersicht Abb. 3: Aufbau Trommelkurvenrundtisch—Basisausführung Abtriebsflansch(Abtrieb) Mittelteil(feststehend) in Basisausführung Gehäuse Antrieb Abb.4:Aufbau Trommelkurvenrundtisch —Distanzausführung Abtriebsflansch (Abtrieb) Mittelteil (feststehend)in Distanzausführung Antrieb Die Eingangswelle Wirdvon einemDrehstrommotor, e inemUntersetzungsgetriebe O dervon einem Ketten-OderRiemenrad angetrieben.EineTrommelkurve wandelt die Radialbewegung der Eingangswelle in einegleichförmiguntersetzteBewegung des Abtriebsflanschs Auf demAbtriebsflanschwerden die Aufbautenbefestigt. -
Seite 10: Transport
Montageanleitung TAKTOMAT Transport passion for automation Transport NotwendigepersönlicheSchutzausrüstung WARNUN Kippen OderAbsturz von Lasten Schwebende L asten können kippenOder h erabfallen. Dadurch können Personen s chwerOder t ödlich verletzt werden. • Nicht unter schwebende Lasten treten • UnbefugtePersonen ausdem Gefahrenbereich fernhalten •... -
Seite 11: Transportmit Anschlagmitteln
Montageanleitung TAKTOMAT Transport passion for automation Transport mit Anschlagmitteln 4.1.1 Anschlagmittel am Mittelteil (RTF350/RTF450) DenTrommelkurvenrundtisch m it demAnschlagmittelfolgendermaßen transportieren: Abb.5: Transport m it Anschlagmitte/ Die Anschlagmittelwie untenabgebildetanden Gewindebohrungen montierenund auf ihre Funktionhin überprüfen. Empfehlung Anschlagmittel Anzahl Hersteller Bezeichnung CODIPRO Wirbelringschraube MIO... - Seite 12 Montageanleitung TAKTOMAT Transport passion for automation 4.1.2 Anschlagmittel am Gehäuse (RTF550-RTF900) DenTrommelkurvenrundtisch m it demAnschlagmittelfolgendermaßen transportieren: Abb.6: Transport m it Anschlagmitte/ Die Anschlagmittelwie untenabgebildetanden Gewindebohrungen montierenund auf ihre Funktionhin überprüfen. DerWinkel zwischenSenkrechten undAnschlagketteOder-bandmusszwischen0 und450 betragen. Abb. 7:Hebeanweisung 12/25 Trommelkurvenrundtisch Version...
- Seite 13 Montageanleitung TAKTOMAT Transport passion for automation Empfehlung Anschlagmittel Anzahl Hersteller Bezeichnung CODIPRO Wirbelringschraube M6 DSR M6 UP- o,15t CODIPRO DSR M8 UP- o,40t Wirbelringschraube M8 CODIPRO Wirbelringschraube M8 DSR M8 UP- o,40t CODIPRO Wirbelringschraube MIO DSR MIO UP- o,70t Version...
-
Seite 14: Montage
Montageanleitung TAKTOMAT Montage passion for automation Montage NotwendigepersönlicheSchutzausrüstung GEFAHR Elektrischer Schlag BeiBerührung vonspannungsführenden T eilen bestehtunmittelbareLebensgefahr • Arbeitenan elektrischenAnlagendürfennurvon Elektrofachkräften durchgeführtwerden • BeiBeschädigung der IsolationSpannungsversorgung s ofortabschaltenund Reparatur veranlassen • Vor Beginnder ArbeitenAnlagefreischalten,gegenWiedereinschaltensichernund die Spannungsfreiheit f eststellen Quetschen bei der Montage und Demontage BeiderMontage und Demontage desTrommelkurvenrundtischs könnenPersonen im Arbeitsbereich... -
Seite 15: Anbau Antrieb
Montage passion for automation Anbau Antrieb HINWEIS Beschädigung von Bauteilen Beiunsachgemäßem AnbaudesAntriebskönnenSachschäden entstehen • Die Art des Antriebs, z. B. ein Servomotor OderDrehstrommotor, muss mit TAKTOMAT abgestimmtwerden • BeimAnbaudesAntriebsdie Betriebsanleitungdes Herstellersbeachten • Die Raumlagen desAntriebsbeachten • DenAntrieb an denvorgegebenen Anschraubpunkten befestigen •... - Seite 16 Abtriebsflansch Bei Aufbauten auf den Abtriebsflansch beachten: • Maximal bewegteMasse(entsprechend Projektierung TAKTOMAT). • Minimale Zeit bis zumPositionieren(entsprechend Projektierung TAKTOMAT). • Maximaler U berhang ( Kippmoment) (entsprechend Projektierung T AKTOMAT). • Max. Anzugsdrehmoment der Befestigungsschrauben n icht überschreiten. 16 / 25...
-
Seite 17: Etrieb
Montageanleitung TAKTOMAT Betrieb passion for automation Betrieb GEFAHR Elektrischer Schlag BeiBerührung vonspannungsführenden T eilen bestehtunmittelbareLebensgefahr • Arbeitenan elektrischenAnlagendürfennurvon Elektrofachkräften durchgeführtwerden • BeiBeschädigung der IsolationSpannungsversorgung s ofortabschaltenund Reparatur veranlassen • Vor Beginnder ArbeitenAnlagefreischalten,gegenWiedereinschaltensichernunddie Spannungsfreiheit f eststellen HINWEIS Durch unsachgemäße Ansteuerung können Sachschäden entstehen •... -
Seite 18: Wartung
Montageanleitung TAKTOMAT Wartung passion for automation Wartung NotwendigepersönlicheSchutzausrüstung GEFAHR Elektrischer Schlag BeiBerührung vonspannungsführenden T eilen bestehtunmittelbareLebensgefahr • Arbeitenan elektrischenAnlagendürfennurvon Elektrofachkräften durchgeführtwerden • BeiBeschädigung der IsolationSpannungsversorgung s ofortabschaltenund Reparatur veranlassen • Vor Beginnder ArbeitenAnlagefreischalten,gegenWiedereinschaltensichernund die Spannungsfreiheit f eststellen VORSICHT Gesundheitsschädliche Stoffe DurchSchmierstoffekönnengesundheitlicheSchädenauftreten... -
Seite 19: Wartungsaktivitäten
Montageanleitung TAKTOMAT Wartung passion for automation Wartungsaktivitäten 7.1.1 Wartungsplan Intervall Tätigkeit Personal Täglich • Bediener AllgemeineSicht-und Geräuschkontrolle • Trommelkurvenrundtisch a uf Olaustritt prüfen Monatlich Bediener • Dichtungenauf Funktionprüfen • Auf Beschädigungen prüfen(Sichtprüfung) • Staubablagerungen (vorallemam Lüftungsgitterder Halbjährlich Fachpersonal Antriebseinheit) entfernen •... -
Seite 20: Schmieren
Montageanleitung TAKTOMAT Wartung passion for automation Schmieren 7.2.1 Anforderungen an die Schmierstoffe Umdie Betriebssicherheitund eine lange Lebensdauer d er unvollständigenMaschinezu gewährleisten,ist eine sorgfältig durchgeführte Schmierung notwendig. Alle Schmierstellen müssen mit denvorgeschriebenen ÖlenundFetten versorgt werden. Verschmutzte S chmierstellen mit Petroleum Odereinementsprechenden Mittel sorgfältigreinigenundanschließend mit neuem Schmiermittel abschmieren.Nach dem Abschmiervorgangmuss das überschüssigeSchmiermittel entfernt und... -
Seite 21: Übersicht N Achschmiermenge
Montageanleitung TAKTOMAT Wartung passion for automation 7.2.2 Übersicht N achschmiermenge Produkt Nachschmiermenge RTF350 Lebensdauerschmierung RTF450 Lebensdauerschmierung Lebensdauerschmierung RTF550 RTF650 Lebensdauerschmierung Lebensdauerschmierung RTF750 RTF900 Lebensdauerschmierung Version Trommelkurvenrundtisch 21 / 25... -
Seite 22: Störungsbeseitigung
Montageanleitung TAKTOMAT Störungsbeseitigung passion for automation Störungsbeseitigung Störung Mögliche Ursache Abhilfe • • Externes Getriebe defekt TAKTOMAT GmbH kontaktieren Motor dreht, aber Trommelkurvenrundtisch • • Rutschkupplung löst aus AußereBlockierungbeseitigen/ dreht nicht und • Sicherheitskupplung einrücken Abtriebsflansch hat kein • •... -
Seite 23: Entsorgung
Montageanleitung TAKTOMAT Entsorgung passion for automation Entsorgung NotwendigepersönlicheSchutzausrüstung HINWEIS Umweltschäden Beinichtsachgemäßer Entsorgung k önnen Umweltschäden entstehen • Komponenten und Betriebsstoffenachden örtlich geltendenVorschriftenentsorgen • Die Sicherheitsdatenblätter der Betriebsstoffe beachten Verbaute Materialien Die Komponenten bestehenim WesentlichenausfolgendenMaterialien: Kupfer(Komplettantriebe, e lektrischeLeitungen) Stahl undGrauguss (Gehäuse, A ufbauten,Wellen, Lagerungen) -
Seite 24: Ersatz- Und Verschleißteile
Durch Verwendung von ungeeigneten Ersatzteilen können Sachschäden entstehen Ersatzteilemüssenden vomHerstellerfestgelegtentechnischenAnforderungenentsprechen • NurOriginalersatzteile verwenden • Ersatzteile vor dem Einbauauf FehlerOderMängel überprüfen Ersatz-undVerschleißteilesindgrundsätzlichauftragsspezifisch. E ineentsprechende Ersatz-undVerschleißteillisteerhalten Sie auf Anfrage bei TAKTOMAT.Bei Bestellung von Ersatzteilenimmer die zugehörigeSeriennummerangeben. Die Seriennummer b efindet sich auf dem Typenschild. 24 / 25 Trommelkurvenrundtisch Version... -
Seite 25: Anhänge
Inhalt der Einbauerklärung 11.1 (DieOriginal-Einbauerklärung i st der Dokumentation beigefügt) TAKTOMAT Original-Einbauerklärung für unvollständige Maschinen passion for automation (Maschinenrichtlinie 2006/42/EG, Anhang II 1 B) Hersteller: TAKTOMAT GmbH Rudolf-Diesel-Straße D-86554 Pöttmes Beschreibung und Identifizierung der unvollständigen Maschine: Ihre Bestell-Nr.: UnsereAuftrags-Nr.: Produkt: Trommelkurvenrundtisch Typ:...
