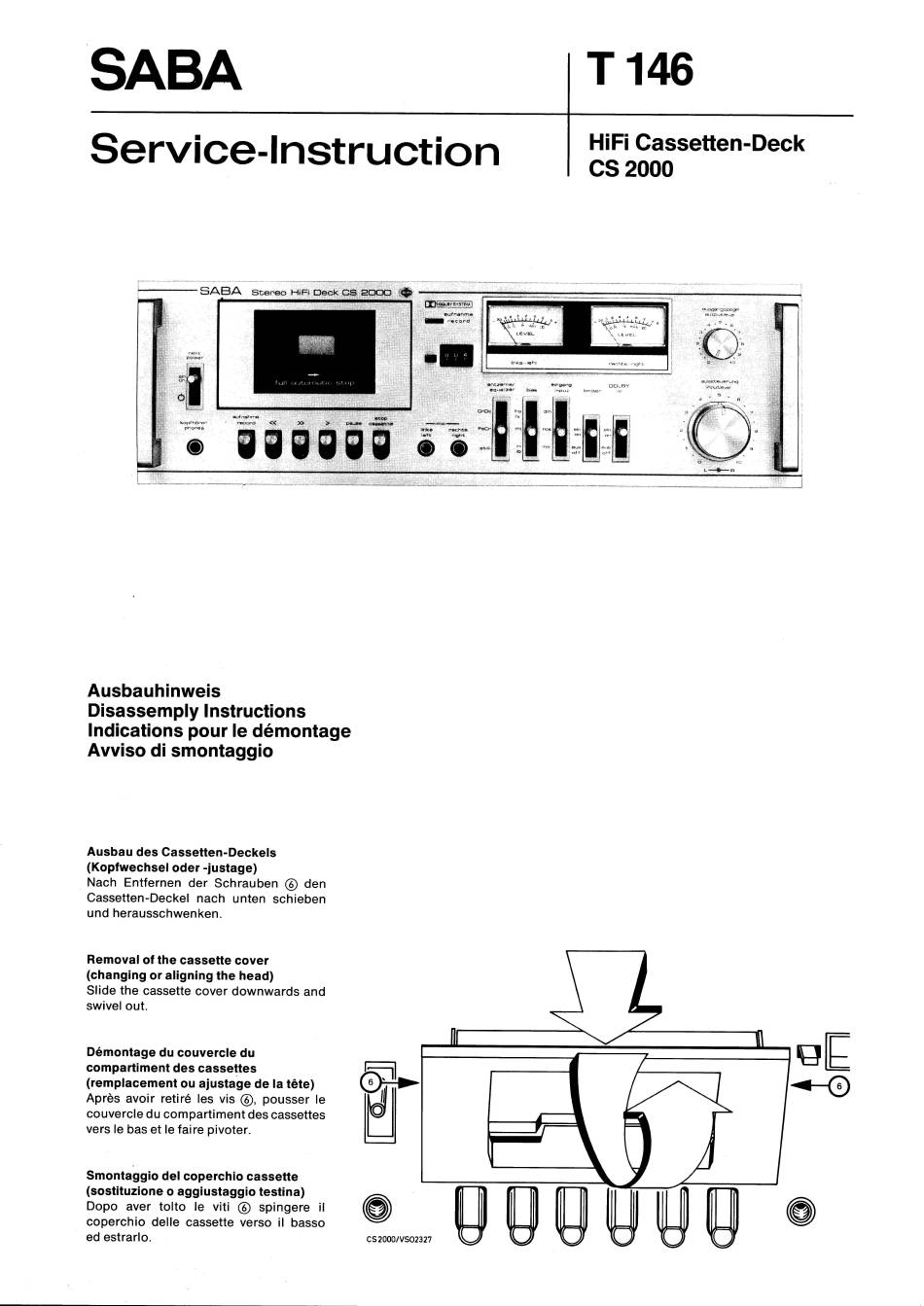

Saba CS 2000 Service-Instruktion
Hifi cassetten-deck
SABA
Service-Instruction
SABA
stereo
Ausbauhinweis
Disassemply
Instructions
Indications
pour Ie démontage
Avviso di smontaggio
Ausbau
des Cassetten-Deckels
(Kopfwechsel
Oder -justage)
Nach Entfernen der Schrauben @ den
Cassetten-Deckel
nach
unten
und
herausschwenken.
Removal
of the
cassette
cover
(changing
or aligning the head)
Slide the cassette
cover downwards
swivel
out.
Démontage
du couvercle
du
compartiment
des cassettes
(remplacement
ou ajustage
de Ia téte)
Apres avoir retiré les vis @, pousser Ie
couvercle du compartiment
des cassettes
vers le bas et le faire pivoter.
Smontaggio
del coperchio
cassette
(sostituzione o aggiustaggio testina)
Dopo aver tolto le viti @ spingere il
coperchio
delle
cassette
verso
ed estrarlo.
HiFi Deck
CS
schieben
and
6
il basso
CS 2000/vs02327
T 146
HiFi Cassetten-Deck
cs
2000
6
