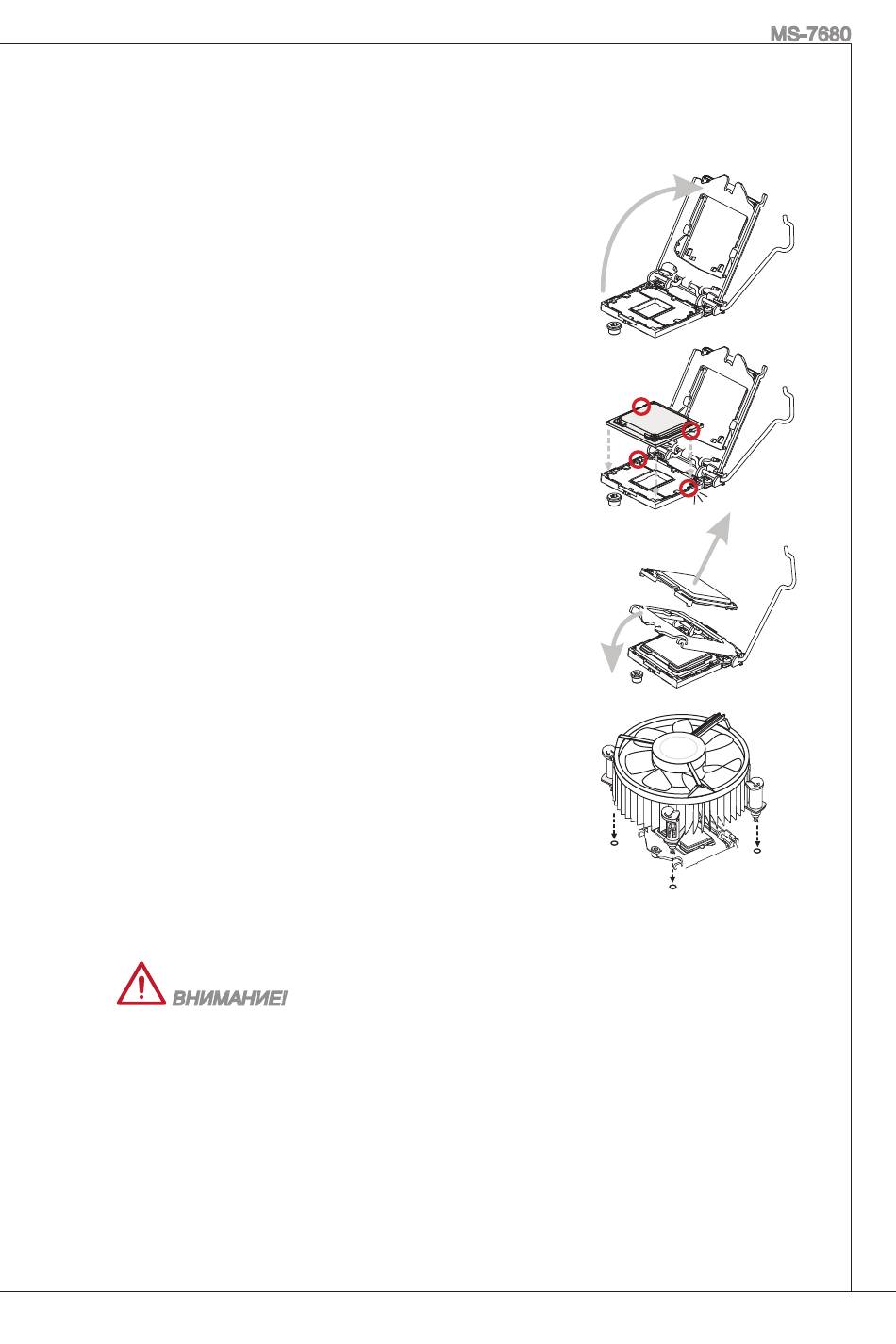

для правильной установки вентилятора и процессора выполните
следующие действия.
. отцепите и полностью поднимите рычаг фиксации.
2. При подъеме рычага фиксации автоматически
поднимается загрузочная пластина. Не
трогайте контакты установочной панели
процессора.
3. аккуратно установите процессор в
соответствующее гнездо. держите процессор
за основание, направив металлические
контакты вниз. При правильной установке
знаки совмещения на процессоре должны
совпадать с краями гнезда для процессора.
4. Закройте загрузочную пластину и снимите
защитный пластиковый колпачок.
5. Проверьте надежность установки процессора
в соответствующем гнезде. опустите вниз
рычаг фиксации и закрепите его за ушко
крючка фиксации.
6. Равномерно нанесите тонкий слой термопасты
(или термоленту) на верхнюю панель
процессора. Это позволяет увеличить
теплопередачу и предупреждает перегревание
процессора.
7. Найдите разъем для вентилятора ЦП на
материнской плате.
8. Установите радиатор на материнскую плату,
направив его провода в сторону разъема
для вентилятора и совмещая крючки с
отверстиями в материнской плате.
9. Нажмите на радиатор сверху так, чтобы
закрепить четыре защелки в отверстиях на
материнской плате. Нажмите на защелки для
закрепления вентилятора. Каждый из крючков
закрепляется щелчком.
0. осмотрите материнскую плату и определите
правильность закрепления зажимов.
. И, наконец, подключите кабель вентилятора
процессора к разъему вентилятора на системной плате.
ВНИМаНИЕ!
* Не трогайте контакты установочной панели процессора.
* Перед загрузкой системы проверьте герметичность соединения между
процессором и вентилятором.
* Если процессор не установлен, защищайте контакты установочной
панели процессора пластиковым колпачком.
Подробное описание установки вентилятора охлаждения процессора см.
*
в документации в данному вентилятору.
