MS-7680

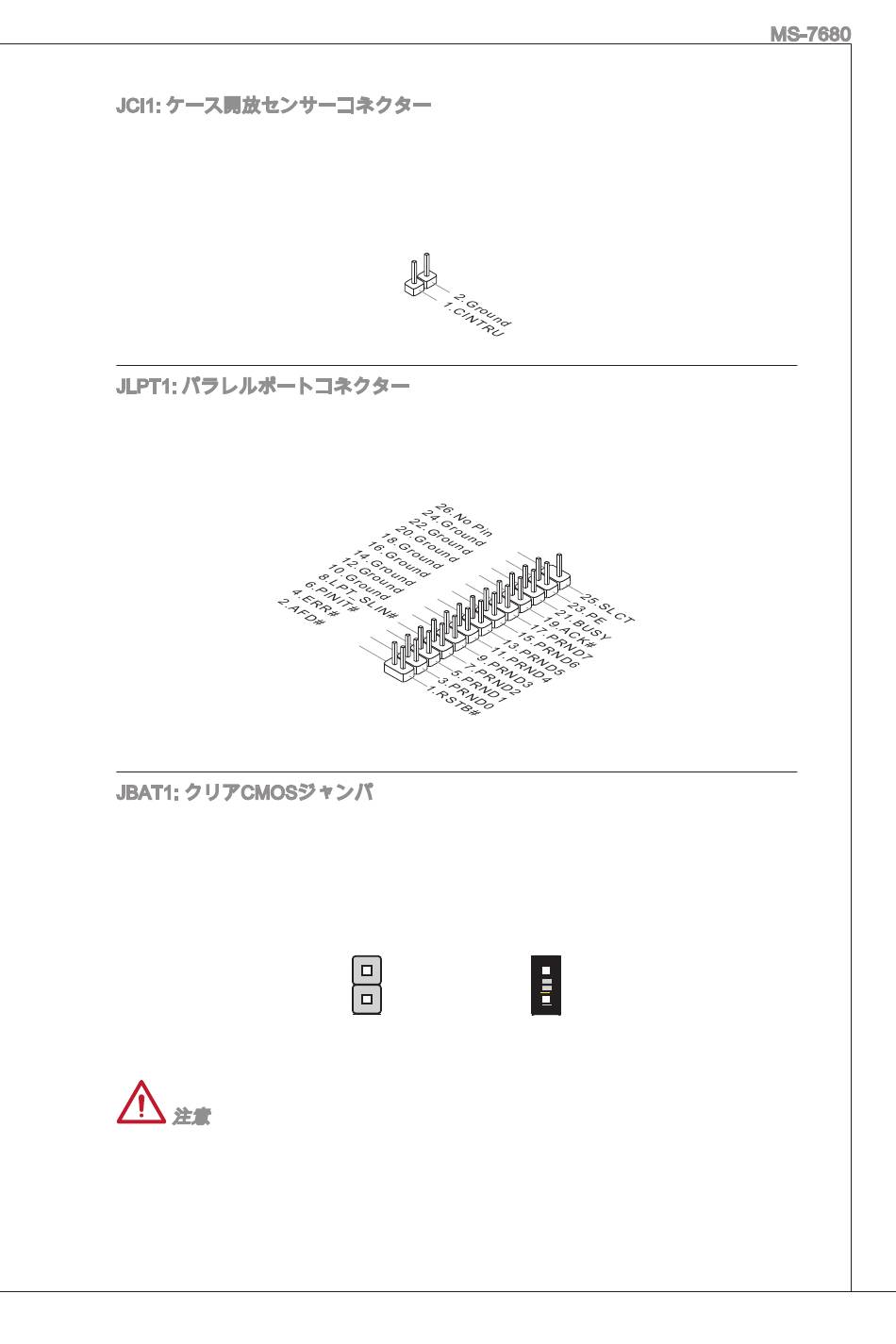

JCi: ケース開放センサーコネクター
このコネクターはケーススイッチに接続されます。ケースが開けられると、ケ
ース開放センサーはショートになります。システムはこの状態を記録し、警
告メッセージを画面に表示します。この警告メッセージをクリアするには、
BioS画面を開いてメッセージを消去します。
JLpt: パラレルポートコネクター
このコネクターはオプションのパラレルポートブラケットを接続します。パラ
レルポートは標準的なプリンターポートであり、Epp(Enhanced parallel port)と
ECp(Extended Capabilities parallel port)モードをサポートします。
JBAt: クリアCMoSジャンパ
本製品にはBioSの設定情報を保持するなどの目的でCMoSメモリを搭載してお
り、搭載するボタン電池から電力を供給することで情報を保持しています。こ
のCMoSメモリに蓄えられたデバイス情報によって、oSを迅速に起動させるこ
とが可能になります。システム設定をクリアしたい場合はこのジャンパを押し
てください。
1
1
データを保存 データをクリア
注意
システムがオフの間に、このジャンパをショートすることでCMoS rAMをクリ
アします。それからジャンパを開きます。システム起動時のCMoSのクリアは
絶対止めてください。マザーボードの破損や火災などに及ぶ危険があります。
47
