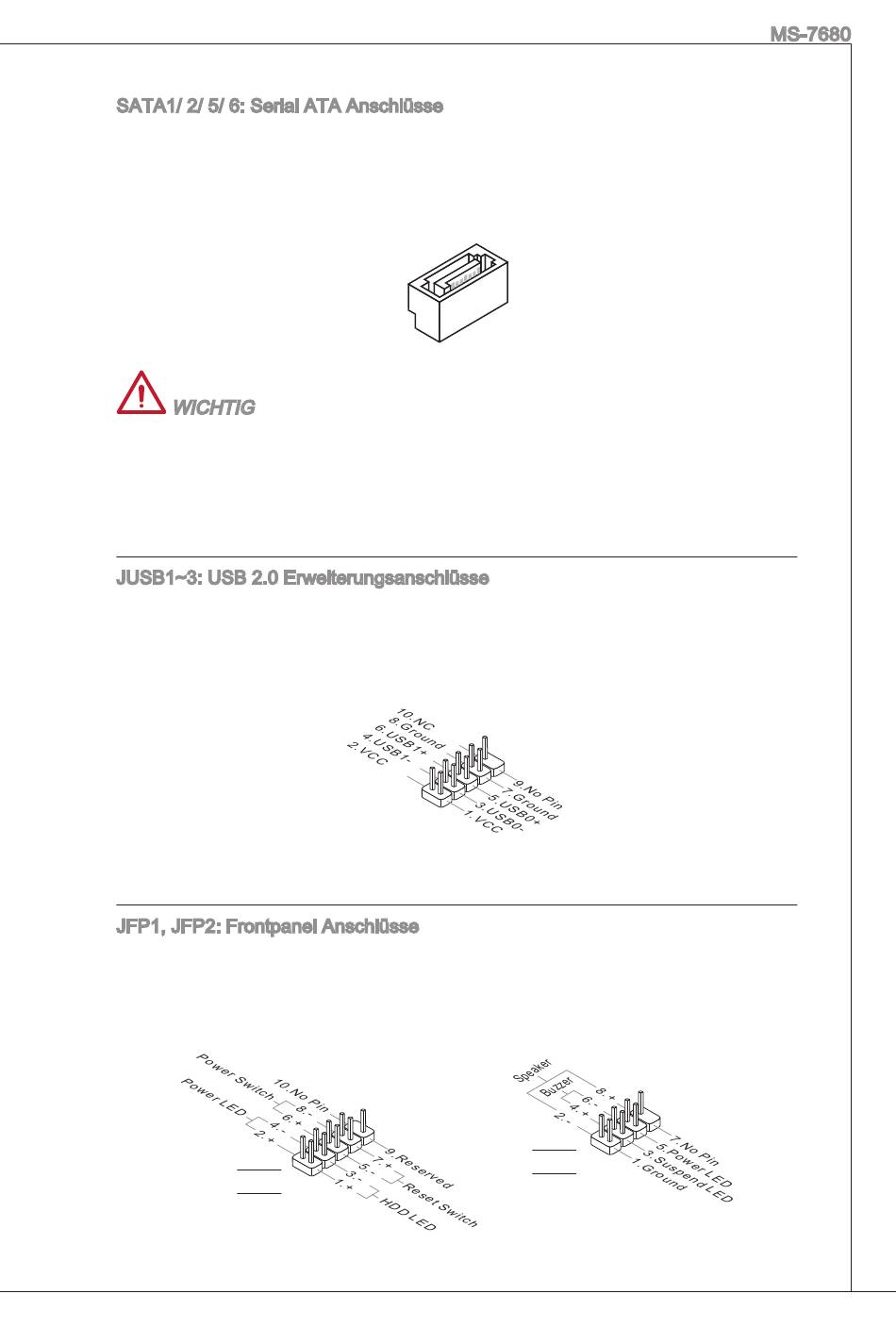

SAtA/ 2/ 5/ 6: Serial AtA Anschlüsse
dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle Serial AtA
(SAtA). pro Anschluss kann ein Serial AtA Gerät angeschlossen werden. Zu
Serial AtA Geräten gehören festplatten (Hd), SSd festplatten (SSd) und
optische Laufwerke (Cd-/dVd-/Blu-ray-Laufwerke).
WiCHtiG
* knicken Sie das Serial AtA kabel nicht in einem 90° Winkel. datenverlust
könnte die folge sein.
SAtA-kabel haben identische Stecker an beiden Enden. Es wird empfohlen den
*
flachen Stecker auf dem Mainboard einstecken.
JuSB~3: uSB 2.0 Erweiterungsanschlüsse
dieser Anschluss eignet sich für die Verbindung der Hochgeschwindigkeits-
uSB- peripheriegeräte, wie z.B. uSB festplattenlaufwerke, digitalkameras, Mp3-
player, drucker, Modems und ähnliches.
Jfp, Jfp2: frontpanel Anschlüsse
die Anschlüsse für das frontpanel dienen zum Anschluss der Schalter und LEds
des frontpaneels. Jfp erfüllt die Anforderungen des intel
Connectivity design Guide.
Jfp
front panel i/o
®
Jfp2
MS-7680
