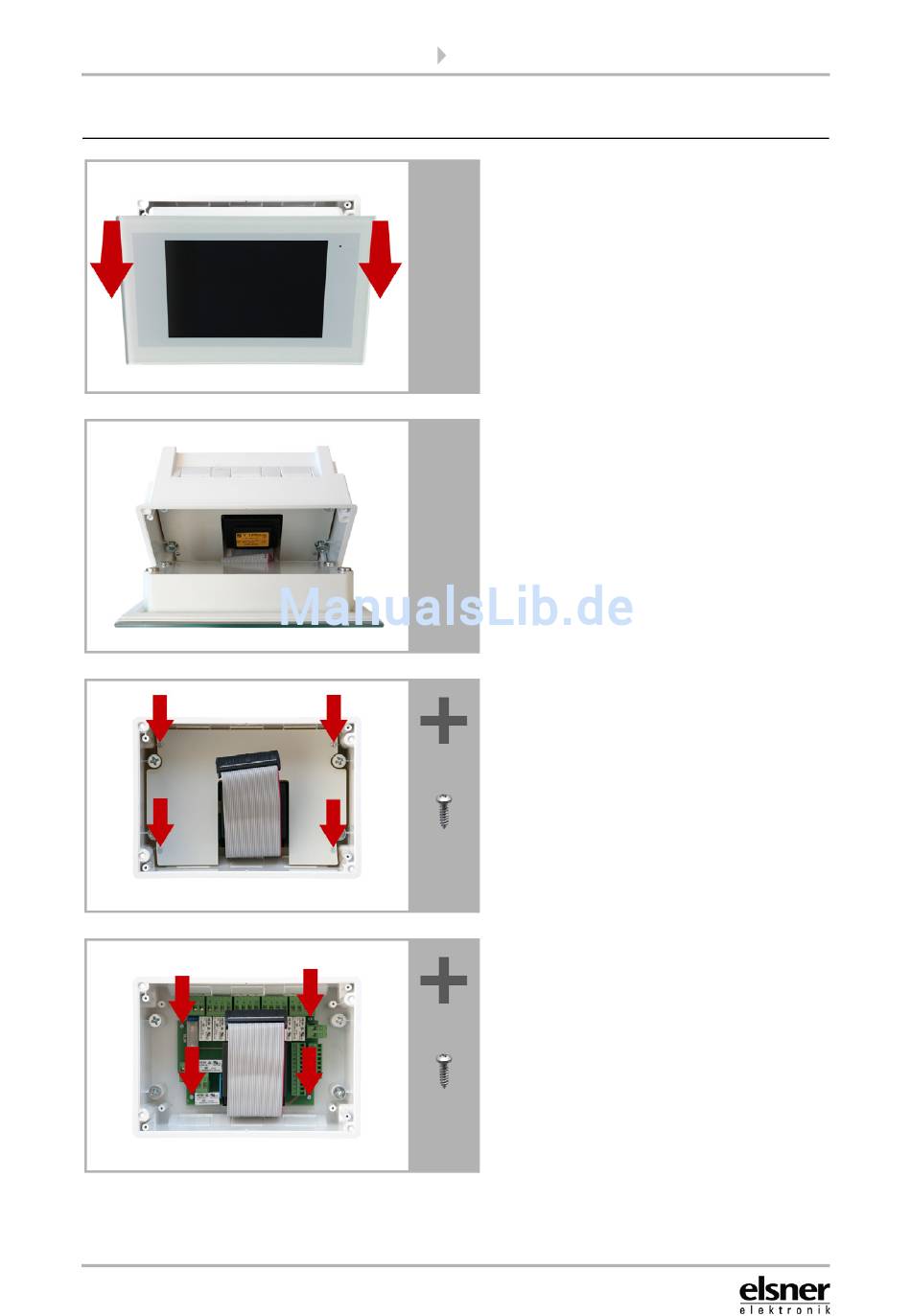

Montage WS1 Style-PF
Die Display-Einheit wird von Magne-
ten am Unterputzkasten gehalten.
Nehmen Sie das Frontteil ab.
Vorsicht: Das Display ist mit ei-
nem Flachbandkabel mit der Plati-
ne im Unterputzkasten verbun-
den.
Lösen Sie den Stecker um die Display-
Einheit entfernen zu können.
Entfernen Sie alle Teile der Transport-
sicherung/Verpackung.
Die Schutzabdeckung im Unterputz-
kasten ist mit vier Schrauben befes-
tigt. Lösen Sie die Schrauben und
nehmen Sie die Schutzabdeckung ab.
Entfernen Sie zum Montieren des Un-
terputzkastens die Platine und bewah-
ren Sie sie an einem schmutzge-
schützten Ort auf. Sie darf niemals
Staub oder Feuchtigkeit ausge-
setzt werden!
