Einleitung Kommunikationsprozessor SIMATIC NET CP 5613 A2 und CP 5614 A2 Vielen Dank, dass Sie sich für SIMATIC NET CP 5613 A2/CP 5614 A2 entschie- den haben. Sie haben ein Produkt gekauft, das auf innovative Weise einen sehr schnellen S7-, DP-, DP-Base und FMS-Zugang mit leichter Installation verbindet. -
Seite 9: Gliederung Der Dokumentation
Produktinformation/Installationsanleitung CP 5613 A2, CP 5614 A2 Gliederung der Dokumentation ● Hardware (Kommunikationsbaugruppen) – Produktinformation/Installationsanleitung beschreibt die Installation der CP 5613 A2/CP 5614 A2-Kommunikations- baugruppen. ● Software (SIMATIC NET-Produkte) – Produktinformation gibt Hinweise auf das Produkt. – Installationsanleitung der Software beschreibt die Installation der SIMATIC NET-Produkte im PG/PC. -
Seite 10: Produktinformationen
Produktinformation/Installationsanleitung CP 5613 A2, CP 5614 A2 Produktinformationen Übersicht über die Typen der Kommunikations- prozessoren Einleitung Nachfolgend werden die einzelnen Kommunikationsprozessoren beschrieben: ● CP 5613 A2 ● CP 5614 A2 Produktinformation/Installationsanleitung CP 5613 A2, CP 5614 A2 A5E00779184... -
Seite 11: Cp 5613 A2

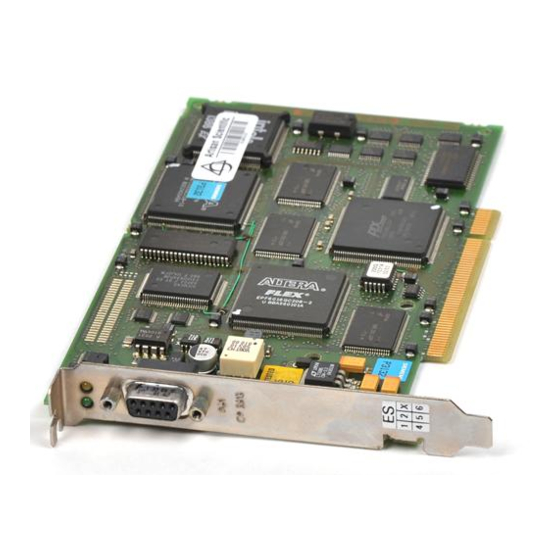

Produktinformation/Installationsanleitung CP 5613 A2, CP 5614 A2 2.1.1 CP 5613 A2 Eigenschaften des CP 5613 A2 Der CP 5613 A2 ist eine PCI-Karte zum Anbinden von PCs an den PROFIBUS. Die wesentlichen Eigenschaften sind: ● Optimiert für schnellen DP-Master-Betrieb (DP-Base) mit bis zu 124 DP-Slaves bei voller Datenkonsistenz ●... -
Seite 12: Cp 5614 A2
Produktinformation/Installationsanleitung CP 5613 A2, CP 5614 A2 2.1.2 CP 5614 A2 Eigenschaften des CP 5614 A2 Der CP 5614 A2 hat die Eigenschaften des CP 5613 A2 und zusätzlich: ● Zweiter RS485-Anschluss zur zusätzlichen Anbindung des CP als DP-Slave an ein zweites DP-Netz. -
Seite 13: Installationsanleitung
Produktinformation/Installationsanleitung CP 5613 A2, CP 5614 A2 Installationsanleitung Vorgehensweise Nach erfolgter Installation der Produkt-Software installieren Sie die Baugruppen CP 5613 A2/CP 5614 A2 wie folgt: Schritt Beschreibung Machen Sie sich mit folgenden Regeln zum Hantieren und Einbauen von Baugruppen vertraut (EGB-Richtlinien): ●... - Seite 14 Produktinformation/Installationsanleitung CP 5613 A2, CP 5614 A2 Fortsetzung der Schrittfolge von der letzten Seite Befestigen Sie die Baugruppe und schließen Sie Ihren Rechner wie im Gerätehandbuch beschrieben. Stecken Sie alle Leitungen am Rechner bis auf die PROFIBUS- Leitung/Leitungen und schalten Sie Ihren Rechner ein. Beachten Sie die Hinweise im Dokument „PC-Stationen in Betrieb nehmen“.
-
Seite 15: Faq (Frequently Asked Questions)
Produktinformation/Installationsanleitung CP 5613 A2, CP 5614 A2 FAQ (Frequently Asked Questions) Übersicht In diesem Kapitel können Sie die Antworten auf typische Fragen (Frequently Asked Questions) zu einzelnen Produkteigenschaften nachschlagen. Welche Bedeutung haben die LEDs? Grüne und gelbe LED Bedeutung grün leuchtet DP-Master: Zeigt den Token-Umlauf an (d. -
Seite 16: Technischen Daten
Produktinformation/Installationsanleitung CP 5613 A2, CP 5614 A2 Technischen Daten Physikalische Werte Werte Abmessungen kurzes PCI-Baugruppenformat (107 x 168 mm) Gewicht 105 g bei CP 5613 A2, 120 g bei CP 5614 A2 Baugruppensteckprinzip PCI-Bus Direktstecker (3,3 V/5 V, 32 Bit) Bus Interface PCI V2.2, Plug and Play Elektrische Werte... - Seite 17 Produktinformation/Installationsanleitung CP 5613 A2, CP 5614 A2 PROFIBUS Werte Steckverbinder zum 9-polige D-SUB-Buchsenleiste mit Schraubver- PROFIBUS riegelung. (Der CP 5614 A2 hat zwei Schnitt- stellen. Aus Platzgründen können deshalb kei- ne abgewinkelten Busanschlussstecker ver- wendet werden.) Folgende Netzkomponenten werden für den Anschluss an den PROFIBUS empfohlen: ●...
- Seite 18 Produktinformation/Installationsanleitung CP 5613 A2, CP 5614 A2 Klimatische Werte Bedingungen Temperatur geprüft nach: ● DIN EN 60068-2-1 ● DIN EN 60068-2-2 ● DIN IEC 60068-2-14 Betrieb ● 5 bis +50 °C Umgebung der Baugruppe, ohne Luftstrom ● Temperaturänderung max. 10 K/h Lagerung/Transport -40 °C bis +70 °C, Temperaturänderung max.
-
Seite 19: Belegung Der Profibus-Schnittstelle
Produktinformation/Installationsanleitung CP 5613 A2, CP 5614 A2 Belegung der PROFIBUS-Schnittstelle Wie ist die Belegung der PROFIBUS-Schnittstelle (D-SUB-Buchsenleiste)? Pin-Nr. Kurzbezeichnung Bedeutung Eingang/ Ausgang Not Connected – Buchse; Pin 1 – ist nicht beschaltet. NC (M24) Not Connected – Buchse; Pin 2 –... -
Seite 20: Stichwortverzeichnis
Produktinformation/Installationsanleitung CP 5613 A2, CP 5614 A2 Stichwortverzeichnis CP 5613 A2 ..........11 LED - Bedeutung ........15 CP 5614 A2 ..........12 Maße ............16 Datenübertragungs- geschwindigkeit........17 PCI ............16 Pin-Belegung ...........19 EGB-Richtlinien ........13 Eigenschaften Speicherbedarf RAM........13 CP 5613 A2.......... 11 Stecker .............17 CP 5614 A2.......... -
Seite 21: Anhang 1: Hinweise Zur Ce-Kennzeichnung Von Simatic Net-Produkten
CE-Kennzeichnung” sowie in folgender Dokumentation beschrieben ist: SIMATIC NET, PROFIBUS-Netze, Handbuch Konformitätserklärung Die EG-Konformitätserklärung wird gemäß den obengenannten EG-Richtlinien für die zuständigen Behörden zur Verfügung gehalten bei: Siemens Aktiengesellschaft Bereich Automatisierungs- und Antriebstechnik Industrielle Kommunikation (A&D PT 2) Postfach 4848 D-90327 Nürnberg... - Seite 22 Produktinformation/Installationsanleitung CP 5613 A2, CP 5614 A2 Maschinenrichtlinie Das Produkt ist weiterhin eine Komponente nach Artikel 4(2) der EG-Maschinenrichtlinie 89/392/EWG. Nach der Maschinenrichtlinie sind wir verpflichtet darauf hinzuweisen, dass das bezeichnete Produkt ausschließlich zum Einbau in eine Maschine bestimmt ist. Bevor das Endprodukt in Betrieb genommen wird, muss sichergestellt sein, dass es mit der Richtlinie 89/392/EWG konform ist.
-
Seite 23: Anhang 2: Erklärung Über Die Erfüllung Der Fcc-Vorschriften
Produktinformation/Installationsanleitung CP 5613 A2, CP 5614 A2 Erklärung über die Erfüllung der FCC-Vorschriften Die folgende Erklärung bezieht sich auf die in diesem Handbuch beschriebenen Produkte, falls hier nicht anderweitig angegeben. Die Erklärung für andere Produk- te ist der jeweiligen Dokumentation zu entnehmen. Dieses Gerät wurde auf Einhaltung der Grenzwerte für ein digitales Gerät der „Klasse B“... - Seite 24 Telefon: 001 (770) 871 – 3867 Fax: 001 (770) 871 – 3999 SIEMENS Energy & Automation, Inc. erklärt hiermit, dass das Produkt mit der oben angegebenen Handelsbezeichnung und Modellnummer unter Anwendung der ex- aktesten Messverfahren nach den relevanten FCC-Vorschriften geprüft wurde und dass alle nötigen Maßnahmen ergriffen wurden und werden, damit Serienmodelle...
