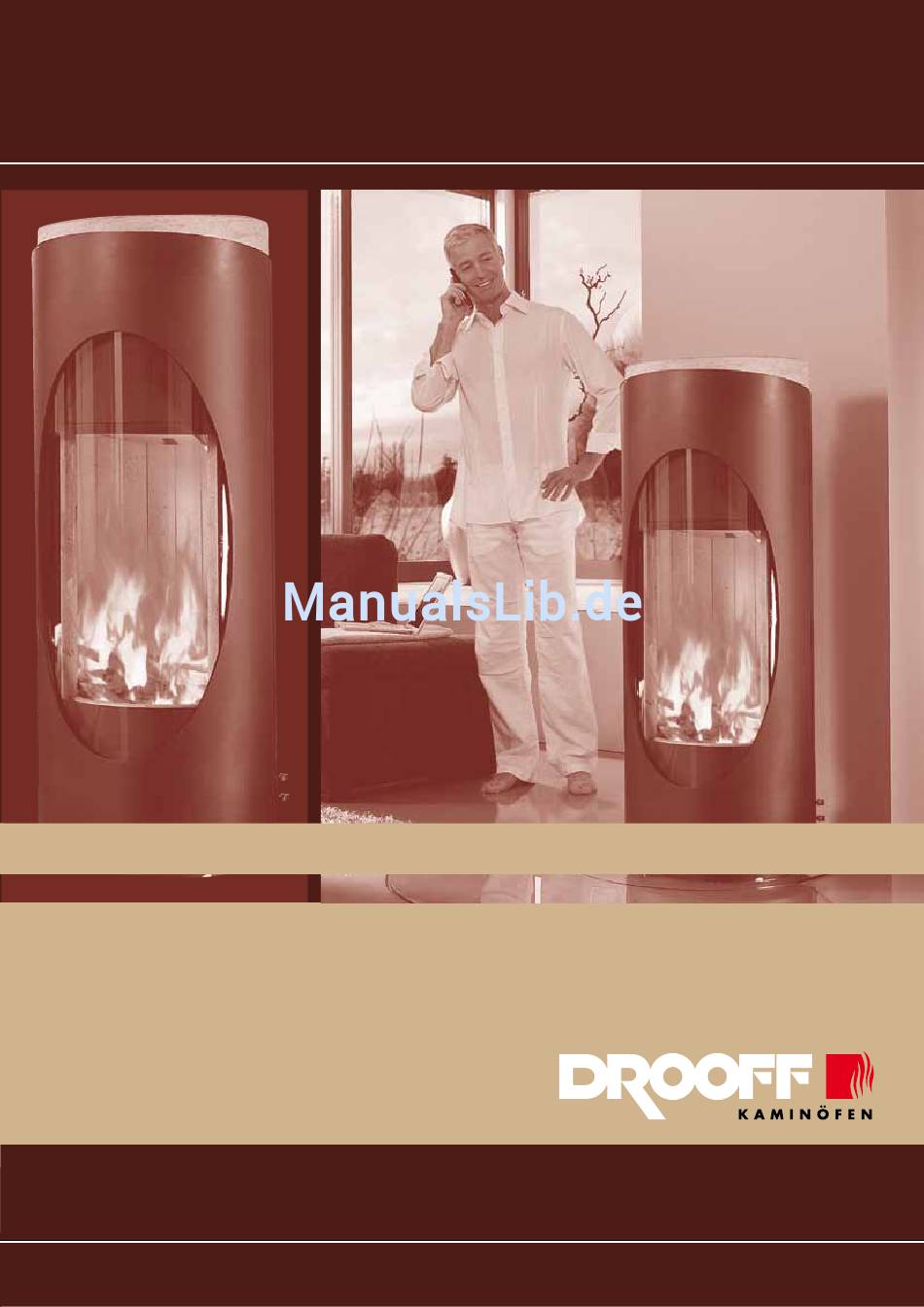

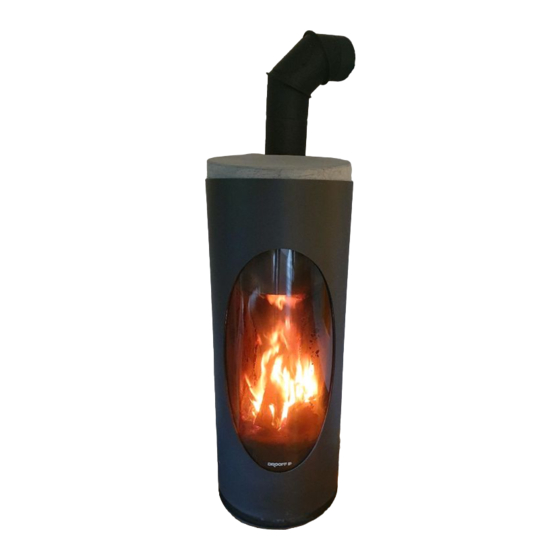

- Seite 1 M O N TA G E - & B E D I E N U N G S A N L E I T U N G E L B A | Magie Feuer. ww w .d ro o f f - ka min o f en .d e...
-
Seite 2: Ihr Drooff Kaminöfen-Team
Verbrennungstechnik und nicht zuletzt natürlich ein ange- messener Preis waren wichtige Kriterien, die es in Einklang zu bringen galt. Sie haben sich für einen DROOFF Kaminofen entschieden. Offensichtlich sind wir Ihren be- rechtigten Ansprüchen gerecht geworden. Vielen Dank für Ihr Vertrauen. -
Seite 3: Inhaltsverzeichnis
M O NTAG E - & B E D I E N UN G SAN L EIT U N G S e i te 3 ww w .d r o o f f - kam inof e n. de Inhaltsverzeichnis Vorwort Montageanleitung Technische Informationen... -
Seite 4: Montageanleitung
Kaminofens bei dem zuständigen, örtlichen Bezirksschornsteinfegermeister eingeholt und berücksichtigt werden. I DROOFF Kaminöfen sind üblicherweise mit einem Wechselstutzen ausgestattet, der den Anschluss des Ofenrohres sowohl oben als auch hinten möglich macht (siehe Datenblatt „Technische Informationen“ ). Ihr Kaminofen ist in der Regel für den Anschluss „oben“... -
Seite 5: Der Schornstein
örtlichen Vorschriften und prüft die Tauglichkeit sowie die Kompatibilität Ihres Schorn- steines mit einem Kaminofen. DROOFF Kaminöfen sind grundsätzlich nach Bauart 1 geprüft und haben eine selbstschließende Feuerraumtür. Sie dürfen an einen bereits belegten, dafür geeigneten Schornstein angeschlossen werden. -
Seite 6: Sicherheitshinweise
MO N TAG E Seite 6 www . dr oof f-ka mi nof en.d e Wichtige Hinweise für den Anschluss: I Die Schornsteinbemessung erfolgt nach EN13384, Teil 1+2. I Beachten Sie DIN 18160. I Der Mindestförderdruck ist in dem Datenblatt „Technische Informationen“ angegeben. Der maximale Förderdruck beträgt 20 Pa. -
Seite 7: Bedienungsanleitung
MO NTAGE S e ite 7 w ww . dr o o f f - k aminof e n. d e I Im Strahlungsbereich Ihres Kaminofens dürfen sich im Umkreis der Glasscheibe innerhalb von 85 cm keine Gegenstände aus brennbaren Stoffen befinden. I Achten Sie darauf, dass der Aschekasten niemals völlig gefüllt ist, da sonst nicht ausreichend Verbrennungsluft zuströmt und somit der Bodenrost überhitzt werden und Schaden nehmen kann. -
Seite 8: Geeignete Brennstoffe
Seite 8 w w w . d ro off-ka mi nof en.d e GEEIGNETE BRENNSTOFFE Die für den Betrieb Ihres DROOFF Kaminofens geeigneten und zugelassenen Brennstoffe entnehmen Sie bitte dem Datenblatt „Technische Informationen“ oder dem an der Rückwand angebrachten Typenschild. -
Seite 9: I Aufbereitung/Lagerung
B ED IE N U N G S ANLE I TU NG S e i te 9 ww w .d r o o f f - kam inof e n. de Die nachstehende Tabelle zeigt den Heizwert von verschiedenen Hölzern: Hartholz KWh/kg Weichholz... -
Seite 10: Braunkohlebriketts
BE D I E N UN G SA N L EIT UNG Sei te 10 w w w. d rooff -ka m i no fen. de Braunkohlebriketts Braunkohlebriketts in der handelsüblichen Form sind ohne Einschränkungen verwendbar, wenn Sie in der Liste der zulässigen und geprüften Brennstoffe des jeweiligen Kaminofens bzw. -
Seite 11: Funktion Des Kaminofens
Rost in den Aschekasten. Der Ascheanfall hängt von der Heizintensität und vom Brennstoff ab und wird in der Regel nach einigen Tagen entsorgt. I Die Drooff-Kaminöfen sind nach Bauart 1 gebaut – es handelt sich hier um ein einfaches Sicherheitssystem. Falls Sie nach dem Nachlegen des Brennstoffes vergessen haben sollten, die Feuerraumtür richtig zu schließen, fällt sie von alleine zu und verhindert das... -
Seite 12: Das Erste Anheizen
BE D I E NU N GSA N L EIT UN G Seite 12 www . dr oof f-ka mi nof en.d e DAS ERSTE ANHEIZEN Solange Feuerraum- und Ascheraumtüren nicht fest verschlossen sind, dürfen Sie den Kaminofen nur unter Aufsicht betreiben! Bevor Sie den Ofen das erste Mal anheizen, prüfen Sie, ob alle Zubehörteile aus dem Aschekasten und dem Brennraum entnommen wurden. -
Seite 13: Der Richtige Betrieb
B ED IE N U N G S ANLE I TU NG Se i te 13 w ww .d r o o f f - kaminof e n. d e DER RICHTIGE BETRIEB I Entfernen Sie gegebenenfalls Asche aus dem Brennraum, entleeren Sie gefüllte Aschekästen. I Schließen Sie die Aschekastentür bzw. -
Seite 14: Umweltschutz
Zustand durch! I Reinigen der Glasflächen DROOFF Kaminöfen sind so konstruiert, dass die Sekundärluft auch als Scheibenspülluft wirkt. Bei ordnungsmäßiger Montage, vorgeschriebenen Brennstoffen und geeigneten Schornstein- bedingungen bleibt die Scheibe erfahrungsgemäß weitgehend sauber. Ein leichter Belag ist dennoch nicht immer vermeidbar. -
Seite 15: I Lackierte Flächen
B ED IE N U N G S ANLE I TU NG S e it e 15 w ww .d r o o f f - kaminof e n. d e I Reinigung lackierter Flächen Verbrennungsrückstände auf Lackflächen ausschließlich mit einem trockenen und weichen Tuch entfernen –... -
Seite 16: I Spezielle Pflege- Und Wartungshinweise
B E D IE N U N GS A N L EIT UNG Seite 16 w ww . dr oof f- ka m i no f en. de I Spezielle Pflege- und Wartungshinweise I Bitte überprüfen Sie gelegentlich (etwa 2 x pro Heizperiode) den festen Sitz der Muttern an den Scheibenhalteleisten. -
Seite 17: Technische Informationen
T EC HN IS C H E I N F O R M AT I O NE N E L B A | Magie Feuer. w ww . dr o o f f - k a min o f en . d e... -
Seite 18: Allgemeine Informationen
Seite 18 E L B A w w w . d ro off-ka mi nof en.d e ALLGEMEINE INFORMATIONEN Frontansicht PRÜFUNGEN ELBA 4 kW ELBA 8 kW EN 13240 RRF - 40 10 2454 RRF - 40 10 2406 Münchener Modell... -
Seite 19: Abstände Zu Brennbaren Materialien
T E C H N IS C H E INFOR MATI O N E N S e ite 19 E L B A ww w .d r o o f f - kam inof e n. de Leistungskennzahlen Scheitholz Braunkohlebrikett Nennwärmeleistung in kW Wärmeleistungsbereich in kW 3 –... -
Seite 20: Nennwärmeleistung
Jeder Kaminofen hat einen Wärmeleistungsbereich. Ihr Kaminofen funktioniert hervorragend auch bei Heizleistungen, die niedriger sind als die Nennheizleistung. Die gute Qualität der DROOFF-Kaminöfen lässt sogar eine Heizleistung zu, die etwas höher ist, als die Nennheizleistung. Weniger Brennstoff bedeutet eine geringere Heizleistung, mehr Brennstoff eine entsprechend höhere. -
Seite 21: Raumheizvermögen
T E C H N IS C H E INFOR MATI O N E N S e it e 21 E L B A w ww .d r o o f f - kaminof e n. d e RAUMHEIZVERMÖGEN Raumheizvermögen in m 4 kW 8 kW Wärmebedarf... -
Seite 22: Anheizen
TE CH N IS CH E IN FO RMAT ION E N Seite 2 2 E L B A www . dr oof f-ka mi nof en.d e Anheizen Beide Luftschieber geöffnet (Kennzeichnung I). Maximale Heizleistung Scheitholz/Holzbriketts Braunkohlebriketts 4 kW 8 kW 8 kW Primärluft... -
Seite 23: Prüfgutachten
T E C H N IS C H E INFOR MATI O N E N S e i te 23 E L B A – 4 k W w ww .d r o o f f - kaminof e n. d e Magie Feuer. -
Seite 24: Zertifizierung
TE CH N IS CH E IN FO RMAT ION E N Seite 24 E L B A – 8 k W w w w. d rooff -ka m i no fen. de Magie Feuer. -
Seite 25: Konformitätserklärung
T E C H N IS C H E INFOR MATI O N E N S e ite 2 5 E L B A w ww .d r o o f f - kaminof e n. d e Magie Feuer. -
Seite 26: Garantie
Für einwandfreie Werkstoffe, normge- rechten Zusammenbau und sichere Funktion dieses Kaminofens leisten wir DROOFF Kaminöfen sind moderne, technische Geräte, die ihre einwandfreie Funktion nur erhalten, wenn sie sorgfältig und unter Einhaltung aller Fachregeln und Vorschriften aufgebaut und an einen 5 Jahre Garantie geeigneten Schornstein angeschlossen werden. -
Seite 27: Fehler Vermeiden
T EC HN IS C HE INFO RM ATI O N E N S e i te 27 E L B A ww w .d r o of f -k aminof e n. d e Fehler vermeiden Wichtiger Hinweis zum Schluss Der Kaminofen zieht nicht richtig oder raucht beim Nachlegen aus Schäden an Ihrem Kaminofen, die Ist der Förderdruck des Schornsteins zu gering? - Seite 28 Sind Sie sicher, dass Ihr Schornstein für den einwandfreien Betrieb des Kaminofens Ihrer Wahl geeignet ist? Kennen Sie alle relevanten Sicherheitsvorschriften? DROOFF-Kaminöfen gibt es nur im Fachhandel – und das aus gutem Grund. Ein guter Kaminofen, eine gute Beratung und eine sichere Montage gehören einfach zusammen! Insbesondere Maßangaben differieren zwischen einzelnen Ausführungen.
