Revo II™ Setup
Spannungsversorgung: Vergewissern Sie sich vor Netzanschluss, dass die Netzspannung den
Angaben auf dem Typenschild Ihres American DJ Revo I™ entspricht.
®
DMX-512: DMX steht für Digital Multiplex und ist ein internationales Protokoll zur Kommunikation
zwischen intelligenten Lichteffekten und Controllern. Ein DMX Controller sendet DMX Daten an
den Lichteffekt. DMX Daten werden seriell von Lichteffekt zu Lichteffekt über DATEN „EINGANG"
und DATEN „AUSGANG" XLR Anschlüsse, die sich auf allen DMX Beleuchtungskörpern
befinden, übertragen (die meisten Controller haben nur DATEN „AUSGÄNGE").
DMX Verlinkung: DMX ist eine Sprache, mit der alle Marken und Modelle unterschiedlicher
Hersteller miteinander verknüpft und von einem einzigen Steuergerät bedient werden können,
sofern alle Lichteffekte und der Controller DMX kompatibel sind. Zur Gewährleistung korrekter
DMX Datenübertragung benutzen Sie stets die kürzest möglichen Kabellängen. Die Reihenfolge
des Anschlusses der Lichteffekte in einer DMX Leitung hat keinen Einfluss auf die DMX
Adressierung. Beispiel: Ein Lichteffekt mit der DMX Adresse 1 kann an jeglicher Stelle in der DMX
Leitung installiert sein, am Anfang, am Ende oder irgendwo in der Mitte. Wurde einem Lichteffekt
die Adresse 1 zugeordnet, so erkennt der Controller, dass DATEN für Adresse 1 genau an jenes
Gerät gesendet werden müssen, unabhängig von der Position in der DMX Kette.
Datenkabel (DMX Kabel) Betriebsanforderungen: Revo I™ kann über das
DMX-512 Protokoll gesteuert werden. Revo I™ benötigt 4 DMX Kanäle. Die DMX
Adresse wird unten am Revo I™ eingestellt. Ihr Gerät sowie Ihr DMX Controller
benötigen einen Standard 3-poligen XLR Stecker für Dateneingang und
Datenausgang (Abbildung 1). Fertigen Sie Ihre eigenen Kabel, so achten Sie bitte
darauf, Standard 2-adriges abgeschirmtes Kabel zu benutzen (erhältlich in jedem
gutem Sound- und Beleuchtungs-Fachgeschäft). Ihre Kabel sollten je einen XLR

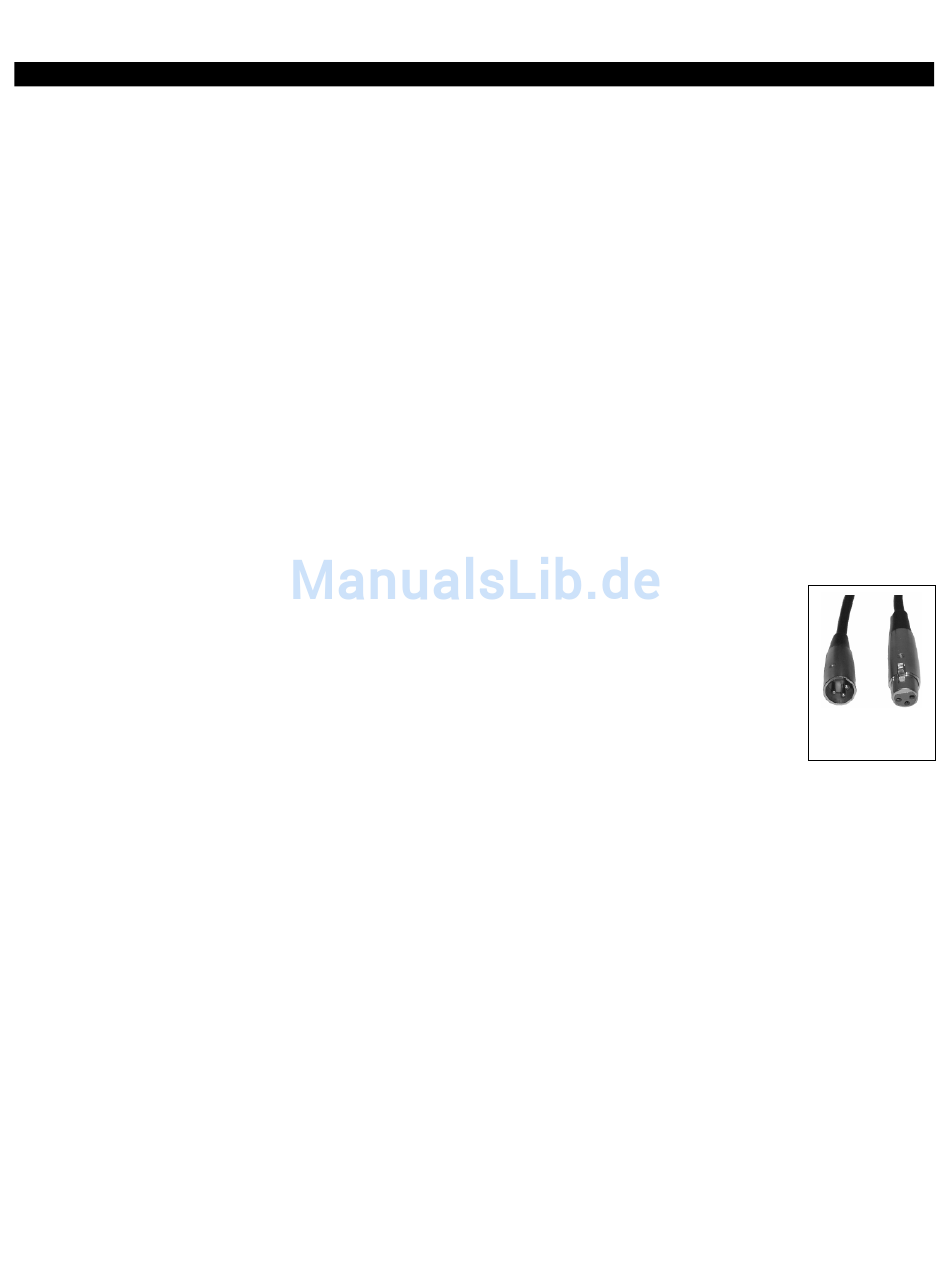

Abbildung 1
Stecker und eine XLR Kupplung enthalten. Bedenken Sie ebenfalls, dass DMX
Kabel in Reihe geschaltet werden müssen und nicht geteilt werden dürfen.
