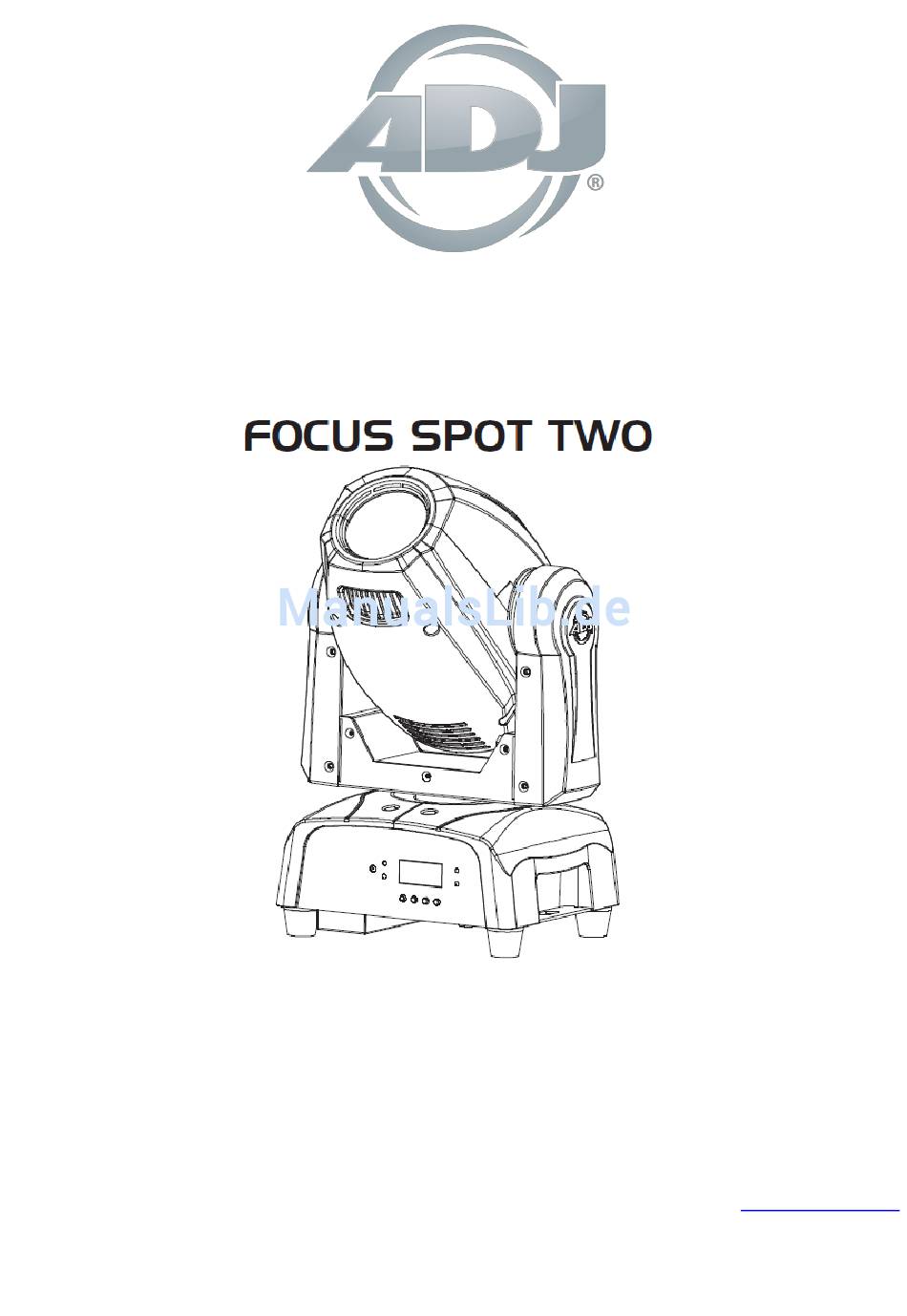

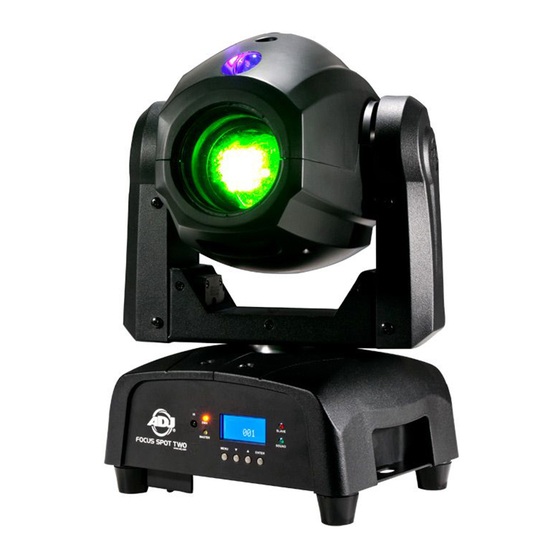

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 9/16...
- Seite 2 Folgenden durch den Urheberschutz abgedeckt sind. Die in diesem Dokument verwendeten Produktnamen können Marken oder eingetragene Handelsmarken ihrer jeweiligen Eigentümer sein und werden hiermit als solche anerkannt. Alle Marken und Produktnamen, die nicht Marken und Produktnamen von ADJ Products, LLC sind, sind Marken oder eingetragene Handelsmarken ihrer jeweiligen Eigentümer.
-
Seite 3: Inhaltsverzeichnis
TECHNISCHE DATEN ................................23 RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt ....................25 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................26 BEMERKUNGEN ..................................27 BEMERKUNGEN ..................................27 A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Two Bedienungsanleitung Seite 3... -
Seite 4: Allgemeine Informationen
INOZIONE ALLGEMEINE INFORMATIONEN Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Focus Spot Two von ADJ Products, LLC, entschieden haben. Jeder Focus Spot Two wird gründlich werksseitig geprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Sicherheitshinweise
Befestigungsmaterials und des Geräts. Falls Sie nicht über diese Qualifikationen verfügen, sollten Sie von einer selbst durchgeführten Installation Abstand nehmen. Die Installation sollte einmal jährlich von einer entsprechend ausgebildeten Fachkraft überprüft werden. BEFESTIGUNG (Fortsetzung) A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Two Bedienungsanleitung Seite 5... - Seite 6 Befestigungsbügel. Mit den Omega-Schrauben montieren Sie den Befestigungsbügel an die Unterseite des Focus Spot Two. Befestigen und ziehen Sie das Sicherheitskabel durch eines der Sicherheitslöcher am Boden und über das Gerüst oder einen sicheren Befestigungspunkt. Schieben Sie das Ende in den Karabinerhaken und ziehen Sie die Schraube fest.
-
Seite 7: Cad-Zeichnung
4. Display: für die Anzeige der verschiedenen Menüs und der ausgewählten Funktion; 5. DMX-Eingang/-Ausgang: 3-polige XLR-Steckverbinder für den DMX-512-Betrieb; 6. Stromeingang/-ausgang: Steckverbinder für Stromeingang/-ausgang; 7. Sicherung (T 6,3 A): Schützt das Gerät vor Schäden durch Überspannungen oder Überströme. A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Two Bedienungsanleitung Seite 7... -
Seite 8: Einrichten Des Dmx
EINRICHTEN DES DMX Leistungsaufnahme: Der Focus Spot Two von ADJ verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen. -
Seite 9: 16-Kanal-Modus
Signal invertiert ( DMX-„Cold“) Pol 2 Pol 2 Signal ( DMX+„Hot“) Pol 3 Pol 3 Pol 4 – nicht benutzen nicht belegt Pol 5 – nicht benutzen nicht belegt 16-KANAL-MODUS A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Two Bedienungsanleitung Seite 9... - Seite 10 182 - 189 OFFEN 190 - 231 SCHNELL ÖFFNEN - LANGSAM SCHLIESSEN 232 - 239 OFFEN 240 - 247 ZUFALLS-STROBE LANGSAM-SCHNELL 248 - 255 OFFEN 16-KANAL-MODUS (Fortsetzung) A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Two Bedienungsanleitung Seite 10...
- Seite 11 110 - 119 VERDUNKELUNG MIT GOBOWECHSEL 120 - 129 NICHTS 130 - 139 GETEILTE FARBEN AKTIVIEREN 140 - 209 ALLE ZURÜCKSETZEN 210 - 249 NICHTS 250 - 255 MUSIKSTEUERUNG A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Two Bedienungsanleitung Seite 11...
-
Seite 12: 18-Kanal-Modus
LANGSAM ÖFFNEN - SCHNELL SCHLIESSEN 182 - 189 OFFEN 190 - 231 SCHNELL ÖFFNEN - LANGSAM SCHLIESSEN 232 - 239 OFFEN 240 - 247 ZUFALLS-STROBE LANGSAM-SCHNELL 248 - 255 OFFEN A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Two Bedienungsanleitung Seite 12... - Seite 13 110 - 119 VERDUNKELUNG MIT GOBOWECHSEL 120 - 129 NICHTS 130 - 139 GETEILTE FARBEN AKTIVIEREN 140 - 209 ALLE ZURÜCKSETZEN 210 - 249 NICHTS 250 - 255 MUSIKSTEUERUNG A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Two Bedienungsanleitung Seite 13...
-
Seite 14: Systemmenü
Adresse auf UP oder DOWN. 3. Drücken Sie zur Bestätigung auf ENTER, und danach drücken Sie MENU und halten es zur Zuordnung für mindestens 3 Sekunden gedrückt. A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Two Bedienungsanleitung Seite 14... - Seite 15 • Last State - Wenn kein DMX-Signal vorhanden ist, bleibt das Gerät in der letzten DMX-Einstellung. Wenn das Gerät eingeschaltet wird, geht es automatisch in den Modus der letzten DMX-Einstellung. 3. Zum Bestätigen der gewünschten Einstellung drücken Sie auf ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Two Bedienungsanleitung Seite 15...
- Seite 16 "On" oder "Off" angezeigt. 2. Zum Zurücksetzen des Geräts auf die Werkseinstellungen benutzen Sie die Tasten UP oder DOWN, bis "On" angezeigt wird, und zum Bestätigen drücken Sie auf ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Two Bedienungsanleitung Seite 16...
- Seite 17 1. Drücken Sie auf MENU, bis "Reset" angezeigt wird; drücken Sie dann ENTER. ENTER. Es wird entweder "No" oder "Yes" angezeigt. 2. Zum Zurücksetzen des Geräts wählen Sie "Yes", und zum Bestätigen drücken Sie auf ENTER. Das Gerät wird nun zurückgesetzt. A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Two Bedienungsanleitung Seite 17...
-
Seite 18: Menü Zur Einstellung Der Anfangsposition
2. Mit den UP- und DOWN-Tasten können Sie Ihre Einstellungen vornehmen; drücken Sie dann zur Bestätigung auf ENTER. Betätigen Sie die MENU-Taste eine Sekunde lang, um diesen Modus zu verlassen. A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Two Bedienungsanleitung Seite 18... -
Seite 19: Color Offset
Mit einem DMX-Controller lassen sich einzigartige Programme erzeugen, die perfekt auf die jeweiligen Anforderungen zugeschnitten sind. 1. Der Focus Spot Two ist mit 2 DMX-Kanal-Modi ausgestattet: 16-Kanal-Modus und 18-Kanal-Modus. Für weitere Informationen über DMX-Werte und Eigenschaften, vergleichen Sie die Seiten 10 bis 13. -
Seite 20: Manuelle Fokussierung
WECHSELN DES GOBOS (Fortsetzung) 3. Zum Ausbauen des Gobo-Halter ziehen Sie diesen vorsichtig in Richtung Vorderseite des Geräts und schieben ihn nach oben und nach außen heraus. A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Two Bedienungsanleitung Seite 20... -
Seite 21: Entfernen Des Scheinwerferkopfgehäuses
1. Schrauben Sie die einzelne Schraube ab. 2. Klappen Sie die obere Abdeckung zurück. Schrau 3. Entfernen Sie die Linse. 4. Lösen Sie die 4 Schrauben auf der gegenüberliegenden Seite. PHOTOMETRISCHES DIAGRAMM A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Two Bedienungsanleitung Seite 21... -
Seite 22: Dimmungskurven-Diagramm
Sie die Sicherungshalterung, die sich unter der Stromanschlussbuchse befindet, erkennen. Mit einem Kreuzschraubendreher schrauben Sie die Sicherungshalterung heraus. Entfernen Sie die durchgebrannte Sicherung und ersetzen Sie sie durch eine Neue. REINIGUNG A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Two Bedienungsanleitung Seite 22... -
Seite 23: Fehlerbehebung
Das Gerät reagiert nicht auf Musik: 1. Das Gerät sollte zumindest auf niedrige Frequenzen (Bass) reagieren. Ein Klopfen ans Mikrofon, leise oder hohe Töne werden möglicherweise keine Reaktion hervorrufen. TECHNISCHE DATEN A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Two Bedienungsanleitung Seite 23... - Seite 24 Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. Automatische Spannungserkennung: Das Gerät verfügt über ein automatisches Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Two Bedienungsanleitung Seite 24...
-
Seite 25: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
Technik entsprechen, umweltfreundlich sind. Die RoHS-Richtlinie ist ein wichtiger Schritt auf dem Weg zur Erhaltung unserer Umwelt. Wir als Hersteller fühlen uns verpflichtet, unseren Beitrag dazu zu leisten. A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Two Bedienungsanleitung Seite 25... -
Seite 26: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
Wie auch die zuvor erwähnte RoHS, ist die WEEE ein wichtiger Beitrag zum Umweltschutz und wir helfen gerne mit, unsere natürliche Umgebung durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung unter: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Two Bedienungsanleitung Seite 26... -
Seite 27: Bemerkungen
BEMERKUNGEN BEMERKUNGEN A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Two Bedienungsanleitung Seite 27... - Seite 28 A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Two Bedienungsanleitung Seite 28...
