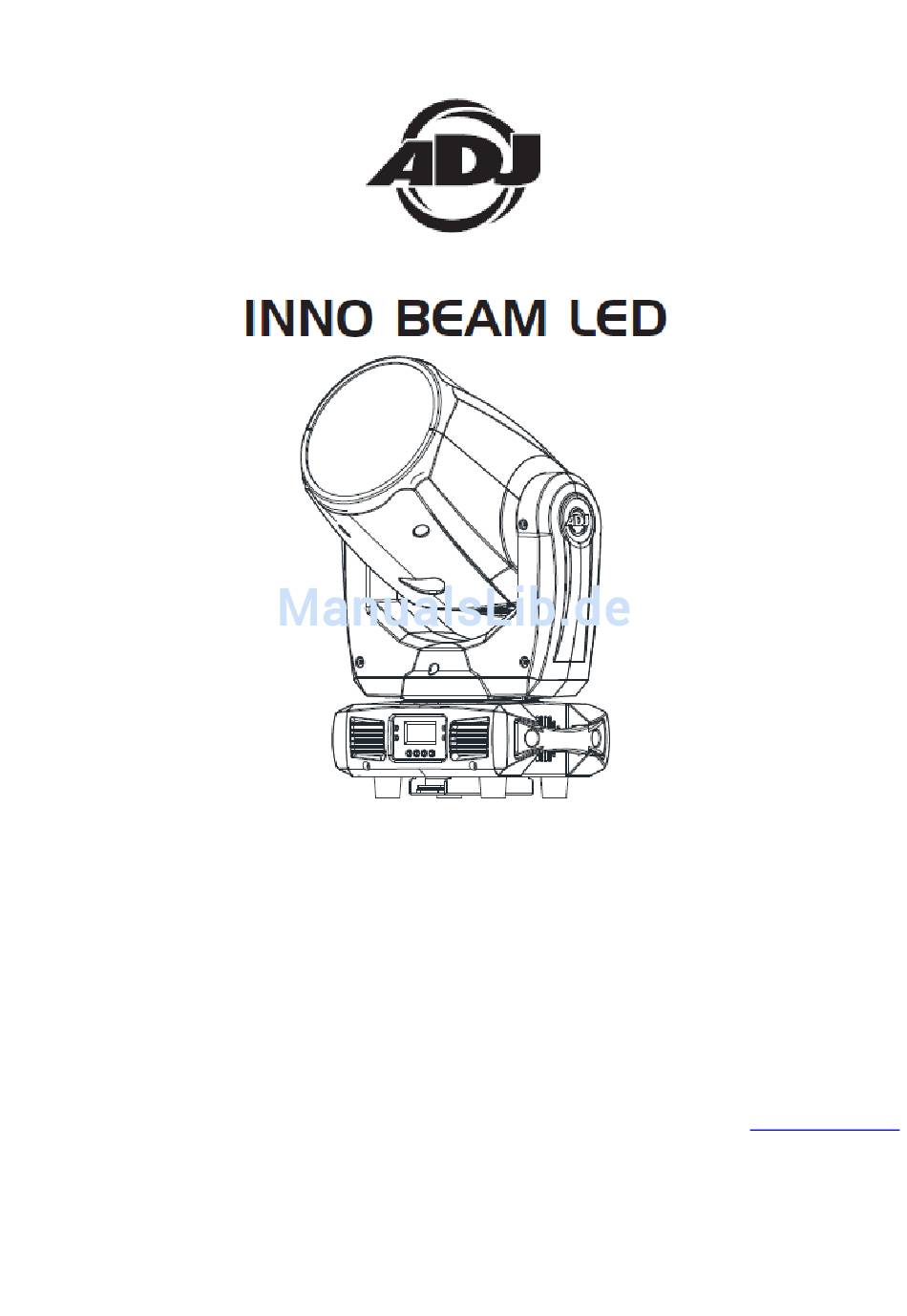

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 3/14...
- Seite 2 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtssprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 3: Inhaltsverzeichnis
TECHNISCHE DATEN ................................20 RoHS – ein wichtiger Beitrag zur Erhaltung unserer Umwelt ....................21 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................22 BEMERKUNGEN ..................................23 A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Beam LED Bedienungsanleitung Seite 3... -
Seite 4: Einleitung

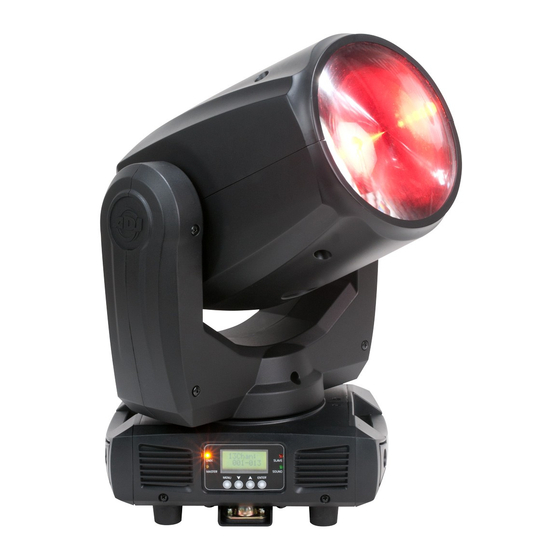

Kontakt mit unserem Kundensupport an Ihren Händler zurück. Erste Schritte: Der Inno Beam LED ist ein ein LED-Moving Head mit 13 DMX-Kanälen. Der Inno Beam LED kann als Stand-alone-Gerät oder in einer Master / Slave-Konfiguration betrieben werden. Der Inno Beam LED verfügt über drei Betriebsmodi: Musiksteuerung, Show und DMX-Steuerung. -
Seite 5: Sicherheitshinweise
Befestigungsmaterials und des Geräts. Falls Sie nicht über diese Qualifikationen verfügen, sollten Sie von einer selbst durchgeführten Installation Abstand nehmen. Die Installation sollte einmal jährlich von einer entsprechend ausgebildeten Fachkraft überprüft werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Beam LED Bedienungsanleitung Seite 5... - Seite 6 BEFESTIGUNG (Fortsetzung) Der Inno Beam LED ist in zwei verschiedenen Befestigungsarten voll funktionsfähig: kopfüber von der Decke hängend und in normaler Position auf flachem Untergrund. Um innere Beschädigungen zu vermeiden, dürfen Sie das Gerät niemals, wie im Bild gezeigt, auf der Seite befestigen. Stellen Sie sicher, dass das Gerät in einem Abstand von mindestens 0,5m von entzündlichen Materialien (Dekoration, etc.) befestigt wird.
-
Seite 7: Einrichtung Des Geräts
EINRICHTUNG DES GERÄTS Leistungsaufnahme: Der Inno Beam LED von American DJ® verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen. -
Seite 8: Netzkabel In Serienschaltung
Es können maximal 3 Geräte bei 120 V und 6 bei 240V angeschlossen werden. Bei mehr als 4 Geräten benötigen Sie eine weitere Schukosteckdose. Verwenden Sie die gleichen Geräte. NIEMALS verschiedene Gerätetypen verwenden! A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Beam LED Bedienungsanleitung Seite 8... -
Seite 9: Systemmenü
2. "X Chan" wird nun angezeigt, wobei "X" der angezeigte DMX-Kanal-Modus ist. Entweder 12-Kanal-Modus oder 14-Kanal-Modus. Drücken Sie zum Auswählen des gewünschten DMX-Kanal-Modus die UP und DOWN- Tasten. 3. Bestätigen Sie mit ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Beam LED Bedienungsanleitung Seite 9... - Seite 10 - In diesem Modus können Sie die Musikempfindlichkeit des Musiksteuerungs- Modus anpassen. 1. Drücken Sie auf MENU, bis “Sound Sense” angezeigt wird; drücken Sie dann auf ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Beam LED Bedienungsanleitung Seite 10...
- Seite 11 - Zeigt die Software-Version an. 1. Drücken Sie auf MENU, bis "Firmware Version" angezeigt wird. Betätigen Sie die Schaltfläche ENTER, um sich die Software-Version anzeigen zu lassen. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Beam LED Bedienungsanleitung Seite 11...
-
Seite 12: Menü Zur Einstellung Der Startposition
1. Betätigen Sie die ENTER-Taste für mindestens 3 Sekunden; drücken Sie dann die UP- oder DOWN- Tasten, bis "Prism Offset" angezeigt wird, und betätigen Sie dann ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Beam LED Bedienungsanleitung Seite 12... -
Seite 13: Betrieb
1. Drücken Sie auf MENU, bis “Show Mode” angezeigt wird; drücken Sie dann auf ENTER. 2. Drücken Sie zum Auswählen der gewünschten Show auf UP oder DOWN und dann auf ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Beam LED Bedienungsanleitung Seite 13... -
Seite 14: Master/Slave-Konfiguration
57 - 63 LILA 64 - 127 GETEILTE FARBEN REGENBOGENEFFEKT SCHNELL – LANGSAM 128 - 189 190 - 193 ANHALTEN 194 - 255 REGENBOGENEFFEKT LANGSAM - SCHNELL A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Beam LED Bedienungsanleitung Seite 14... - Seite 15 90 - 99 VERDUNKELUNG MIT FARBWECHSEL 100 - 109 NICHTS 110 - 119 VERDUNKELUNG MIT GOBOWECHSEL 120 - 199 NICHTS 200 - 209 ALLE ZURÜCKSETZEN 210 - 255 NICHTS A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Beam LED Bedienungsanleitung Seite 15...
-
Seite 16: 14-Kanal-Modus
128 - 189 GOBORADROTATION SCHNELL - LANGSAM 190 - 193 ANHALTEN 194 - 255 GOBORADROTATION LANGSAM - SCHNELL PRISMA-EFFEKT 0 - 7 KEIN EFFEKT 8 - 255 PRISMA-EFFEKT A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Beam LED Bedienungsanleitung Seite 16... -
Seite 17: Photometrisches Diagramm
NICHTS DIMMER-MODI 0 - 20 STANDARD 21 - 40 BÜHNE 41 - 60 61 - 80 ARCHITEKTUR 81 - 100 KINO 101 - 255 STANDARDEINSTELLUNG PHOTOMETRISCHES DIAGRAMM A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Beam LED Bedienungsanleitung Seite 17... -
Seite 18: Dimmer-Kurven-Diagramm
Absenkung T (ms) Anstieg T Absenkung T (ms) Standard (ms) Bühne 1100 1540 1660 1520 1860 1940 1180 Architektonisch 1730 2040 2120 1380 Kino 1940 2230 2280 1580 A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Beam LED Bedienungsanleitung Seite 18... -
Seite 19: Auswechseln Der Sicherung
Das Gerät reagiert nicht auf Musik: 1. Das Gerät sollte zumindest auf niedrige Frequenzen (Bass) reagieren. Ein Klopfen ans Mikrofon, leise oder hohe Töne werden möglicherweise keine Reaktion hervorrufen. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Beam LED Bedienungsanleitung Seite 19... -
Seite 20: Technische Daten
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Beam LED Bedienungsanleitung Seite 20... -
Seite 21: Rohs - Ein Wichtiger Beitrag Zur Erhaltung Unserer Umwelt
Die ROHS Richtlinie ist ein wichtiger Schritt für die Erhaltung unserer Umwelt zu sorgen und die Schöpfung für unsere Nachkommen zu erhalten. Wir als Hersteller fühlen uns verpflichtet, unseren Beitrag dazu zu leisten. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Beam LED Bedienungsanleitung Seite 21... -
Seite 22: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
Wie auch die zuvor erwähnte ROHS, ist die WEEE ein wichtiger Umweltbeitrag und wir helfen gerne mit, die Natur durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung. Kontakt: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Beam LED Bedienungsanleitung Seite 22... -
Seite 23: Bemerkungen
BEMERKUNGEN A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Beam LED Bedienungsanleitung Seite 23... - Seite 24 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Beam LED Bedienungsanleitung Seite 24...
