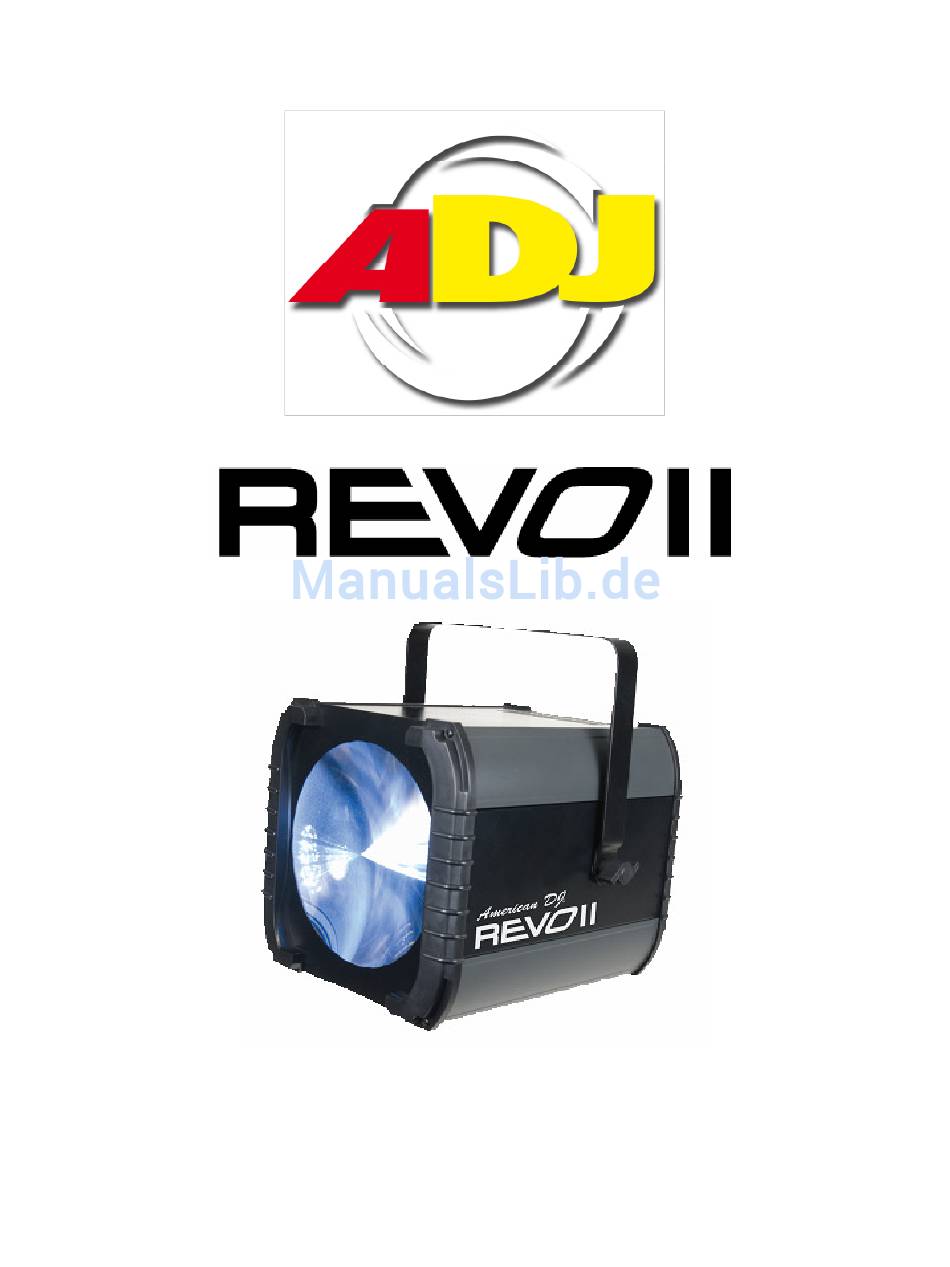

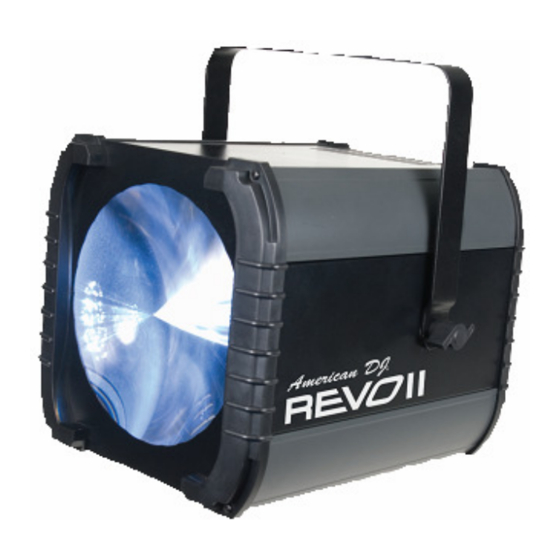

- Seite 1 BEDIENUNGSANLEITUNG ______________________________________________________________________________________ Seite 1 von 22 www.americandj.eu MERICAN...
- Seite 2 Revo II™ Inhalt Seite 2: Kundenhilfe und Servicecenter Seite 3: Gewährleistung und Registrierung Seite 4: Einleitung Seiten 5 bis 8: Sicherheitshinweise Seite 9 Allgemeine Hinweise und Ausstattung Seite 10 bis 12: Setup Seite 13 bis 14: System Menü Seite 15: Bedienungshinweise Seiten 16 &...
-
Seite 3: Gewährleistung Und Registrierung
übernehmen keine Haftung für Transportschäden, wenn diese durch mangelhafte oder fehlende Verpackung/Schutz entstehen. Revo II™ Gewährleistung und Registrierung Die von uns vertriebenen Geräte werden mit einer europäischen Gewährleistung von 2 Jahren ausgeliefert. Die Gewährleistung umschließt Produktions- und Materialfehler, nicht jedoch üblichen Verschleiß. -
Seite 4: Einleitung
® Jeder Revo II™ wurde sorgfältig getestet und vor dem Versand sorgfältig verpackt. Überprüfen Sie die Transportverpackung bei Lieferung sorgfältig und bewahren Sie diese für mögliche spätere Nutzung auf. Überprüfen Sie die gelieferten Produkte unverzüglich auf Unversehrtheit und Vollständigkeit. -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE ______________________________________________________________________________________ Seite 5 von 22 www.americandj.eu MERICAN... - Seite 6 Achtung ! Um das Risiko eines elektrischen Schocks zu minimieren, öffnen Sie bitte nie das Gehäuse dieses Gerätes. Im Inneren befinden sich keine Teile, die Sie selbst warten oder reparieren können. Bitte überlassen Sie Reparaturen einem Fachmann. Das Blitzsymbol im Dreieck soll den Nutzer auf Spannung führende Teile aufmerksam machen. Es warnt vor Elektroschocks bei Berührung dieser Teile.
- Seite 7 Wichtige Sicherheitshinweise! • Lesen Sie die Bedienungsanleitung, bevor Sie das Gerät verwenden! • Heben Sie die Anleitung und die Sicherheitshinweise gut auf. • Entfernen Sie keine Sicherheitshinweise. • Folgen Sie den Bedienanweisungen. • Reinigen Sie das Gerät nur mit einem fusselfreien, trockenen Tuch. Verwenden Sie keine scharfen oder lösungsmittelhaltigen Reinigungsmittel.
- Seite 8 • Bei sichtbaren Beschädigungen trennen Sie das Gerät umgehend vom Netz und lassen Sie es durch einen Fachmann überprüfen. Dies gilt insbesondere wenn; Das Stromkabel beschädigt ist Flüssigkeiten ins Geräteinnere gelangt sind Andere Gegenstände ins Geräteinnere gelangt sind Wenn das Gerät nicht funktioniert wie es soll. Wenn Sie Bedienungsfehler ausschließen können, liegt mit hoher Wahrscheinlichkeit ein Defekt vor.
-
Seite 9: Ausstattung
Revo II™ Allgemeine Hinweise Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, um das Beste aus diesem Gerät herauszuholen. Bitte machen Sie sich mit den allgemeinen Bedienungshinweisen dieses Geräts vertraut. Die Bedienunsganleitung enthält wichtige Sicherheitshinweise zu Betrieb und Wartung. Bitte bewahren Sie die Bedienungsanleitung für späteres Nachschlagen auf. - Seite 10 Revo II™ Setup Spannungsversorgung: Vergewissern Sie sich vor Netzanschluss, dass die Netzspannung den Angaben auf dem Typenschild Ihres American DJ Revo I™ entspricht. ® DMX-512: DMX steht für Digital Multiplex und ist ein internationales Protokoll zur Kommunikation zwischen intelligenten Lichteffekten und Controllern. Ein DMX Controller sendet DMX Daten an den Lichteffekt.
- Seite 11 1/4 Watt und wird zwischen den Pins 2 und 3 des XLR Steckers (DATEN+ und DATEN-) verbunden. Dieses Gerät wird an der XLR Kupplung des letzten Geräts in der Reihenschaltung als Abschluss der Leitung eingefügt. Die Benutzung des Abschlusswiderstands (ADJ Teilnummer 392128) verringert die Gefahr unberechenbaren Verhaltens. Abschlusswiderstand...
- Seite 12 Revo II™ Setup (Fortsetzung) 3-polig XLR zu 5-polig XLR Adapter Leiter 3-polige XLR Buchse 5-poliger XLR Stecker (Ausgang) (Eingang) Masse/Abschirmung Pin 1 Pin 1 Daten (- Signal) Pin 2 Pin 2 Daten (+ Signal) Pin 3 Pin 3 Nicht benutzt...
-
Seite 13: Systemmenü
Revo II™ System Menü ADDR – DMX Adressierung 1. Drücken Sie den MENÜ Button, UP oder DOWN bis “ADDR” im Display angezeigt wird und drücken Sie anschließend die ENTER Taste. 2. Eine Zahl zwischen 1 und 512 wird blinkend angezeigt. Mit den UP/DOWN Tasten können Sie nun die gewünschte Adresse auswählen und mit der ENTER Taste bestätigen... - Seite 14 Revo II™ System Menü (Fortsetzung) FHRS – Laufzeitanzeige 1. Drücken Sie die MENÜ-Taste bis “FHRS” angezeigt wird, anschließend ENTER. 2. Es wird nun die bisherige Laufzeit des Gerätes angezeigt. VER – Anzeige der Softwareversion 1. Drücken Sie die MENÜ Taste bis “VER” angeziegt wird, anschließend ENTER.
-
Seite 15: Bedienungshinweise
Revo II™ Bedienungshinweise Betriebsmodi: • Soundaktivierter Modus – Das Gerät reagiert auf Sound. • DMX Steuermodus – Mit dieser Funktion steuern Sie die individuellen Merkmale des Lichteffektes mit einem Standard DMX-512 Controller wie beispielsweise dem Elation Show ® Designer™. Soundaktivierter Modus: 1. - Seite 16 Revo II™ DMX Merkmale Kanal 1 Kanal 2 Kanal 3 Kanal 4 Modus Muster Chase Muster Chase Dimmer Stroboskop Geschwindigkeit 240-255 250-255 250-255 Einzelgerät Muster 25 Chase 25 Schnelles Schnell Stroboskop 240-249 240-249 Muster 24 Chase 24 230-239 230-239 Muster 23...
- Seite 17 020-029 020-029 Muster 02 Chase 02 010-019 010-019 Muster 01 Chase 01 000-009 000-009 Blackout Blackout Revo II™ UC3 Steuerung Blackout Blackout des Geräts Funktion 1. Synchron Stroboskop Chase 2. Sound Stroboskop (10 Chases) 3. 2-Licht Stroboskop Modus Sound/Stroboskop Chase...
-
Seite 18: Auswechseln Der Sicherung
Revo II™ Auswechseln der Sicherung Ziehen Sie bitte zunächst den Netzstecker. Die Halterung für die Sicherung befindet sich neben dem Netzeingang. Schrauben Sie die Halterung für die Sicherung mit einem Schraubendreher auf, entnehmen Sie die durchgebrannte Sicherung und setzen Sie eine gleichwertige Sicherung ein. -
Seite 19: Spezifikationen
Revo II™ Spezifikationen Modell: Revo II™ SPEZIFIKATIONEN: Einsatzort: jede sichere Arbeitsposition Lampen: 156 LED’s: 48 rot, 36 grün, 36 blau und 36 weiß Spannung: 230V~50Hz Leistungsaufnahme: Sicherung: 2 Ampere GMA Gewicht: 4,2 kg Abmessungen: 312 (L) x 306 (B) x 334 (H) mm Farben: RGB + weiß... -
Seite 20: Gewährleistung
Revo II™ Gewährleistung AMERICAN DJ gewährleistet hiermit dem Käufer innerhalb der ersten 2 Jahre nach dem Kauf, dass das Produkt frei von Produktions- und Materialfehlern ist. Die Gewährleistung beschränkt sich auf das Gebiet der Europäischen Union. Der Käufer muss mittels Kaufbeleg den Gewährleistungsanspruch nachweisen. - Seite 21 Sehr geehrter Kunde, ROHS - Ein wichtiger Beitrag zur Erhaltung der Umwelt die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. Sie verbietet unter anderem sechs Stoffe: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE) Unter die Richtlinie fallen nahezu alle elektrischen und elektronischen Geräte deren Funktionsweise elektrische oder...
- Seite 22 Junostraat 2 6468 EW Kerkrade The Netherlands Tel: +31 45 546 85 00 Fax: +31 45 546 85 99 info@americandj.eu www.americandj.eu ______________________________________________________________________________________ Seite 22 von 22 www.americandj.eu MERICAN...
