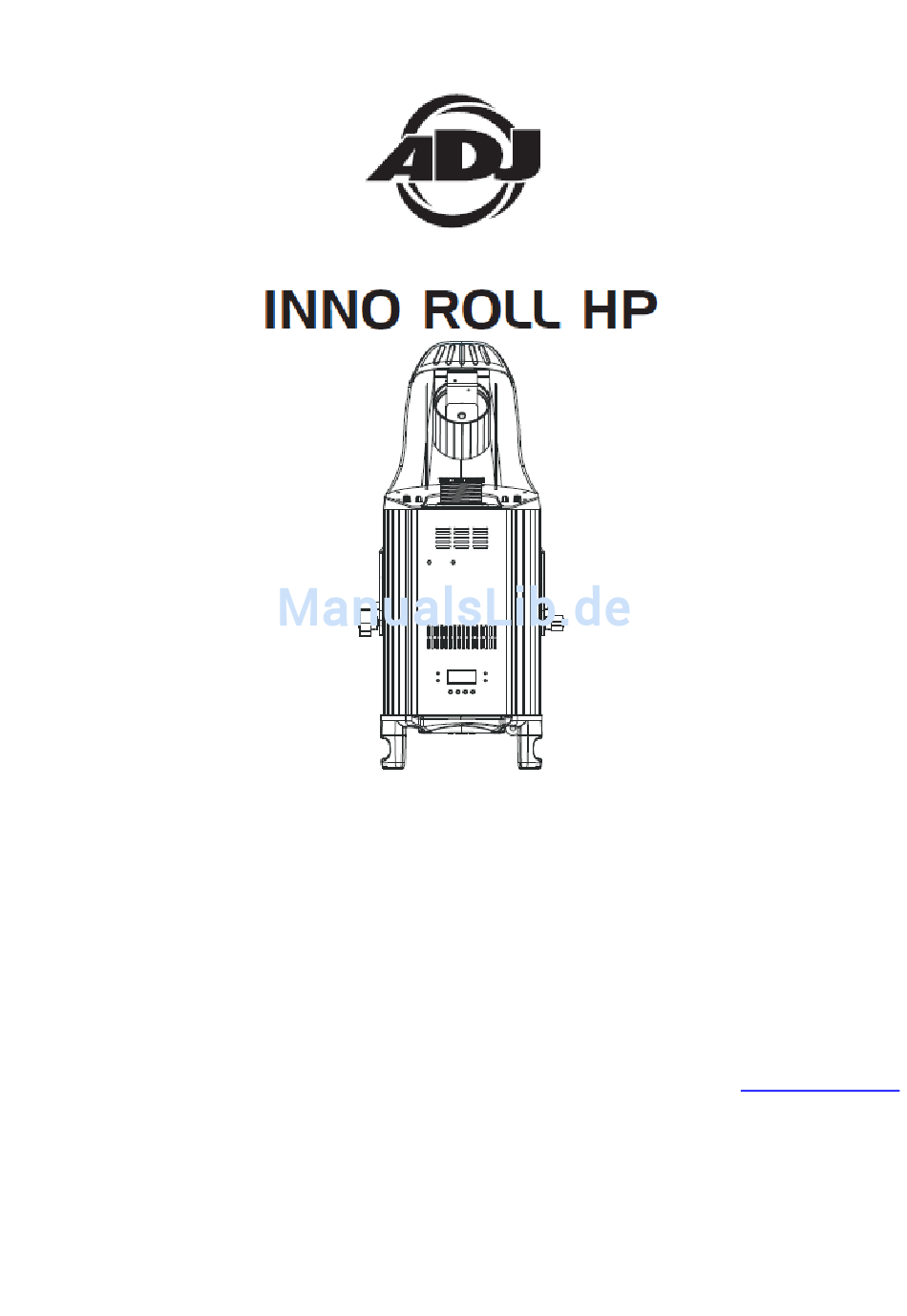

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 5/14...
- Seite 2 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtssprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 3: Inhaltsverzeichnis
TECHNISCHE DATEN ................................17 RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt ....................18 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................18 BEMERKUNGEN ..................................19 A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Roll HP Bedienungsanleitung Seite 3... -
Seite 4: Allgemeine Informationen
INOZIONE ALLGEMEINE INFORMATIONEN Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Inno Roll HP von ADJ Products, LLC, entschieden haben. Jeder Inno Roll HP wird gründlich werksseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Sicherheitshinweise
EINRICHTUNG DES GERÄTS Leistungsaufnahme: Der Inno Roll HP von American DJ® verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen. - Seite 6 Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Der Inno Roll HP kann über das DMX-512-Protokoll angesteuert werden. Der Inno Roll HP ist ein 9-Kanal DMX-Gerät. Die DMX- Adresse wird elektronisch über das Bedienelement auf der Vorderseite des Geräts vergeben. Ihr Gerät und Ihr DMX-Controller benötigen ein zertifiziertes DMX-512 110 Ohm Datenkabel für den Dateneingang und...
-
Seite 7: Systemmenü
3 Sekunden gedrückt. Show Mode - Show-Modi 0 - 12 (vorinstallierte Shows). 1. Drücken Sie auf MENU, bis “Show Mode” angezeigt wird; drücken Sie dann auf ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Roll HP Bedienungsanleitung Seite 7... - Seite 8 1. Drücken Sie auf MENU, bis “Sound Sense” angezeigt wird; drücken Sie dann auf ENTER. 2. Mit den UP und DOWN-Tasten können Sie die Empfindlichkeit der Musiksteuerung einstellen. Die Empfindlichkeit kann zwischen 0 (die niedrigste) und 100 (die empfindlichste) eingestellt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Roll HP Bedienungsanleitung Seite 8...
-
Seite 9: Backlight
1. Drücken Sie auf MENU, bis “Function Hours” angezeigt wird; drücken Sie dann auf ENTER. 2. Die Laufzeit des Geräts wird nun angezeigt. Drücken Sie zum Verlassen auf MENU. Software Version - Zeigt die Software-Version an A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Roll HP Bedienungsanleitung Seite 9... -
Seite 10: Farb- & Goboeinstellung
Bestätigung auf ENTER. Betätigen Sie die MENU-Taste eine Sekunde lang, um diesen Modus zu verlassen. BETRIEB Betriebsmodi: Der Inno Roll HP kann in drei verschiedenen Modi betrieben werden. In jedem Modus können Sie das Gerät als Stand-alone oder in der Master/Slave-Konfiguration betreiben. Im nächsten Abschnitt sind die Unterschiede zwischen den einzelnen Betriebsmodi aufgelistet. -
Seite 11: Master/Slave-Konfiguration
Controller für die Steuerung der Effekte Chase, Muster, Dimmer und Strobe. Mit einem DMX-Controller lassen sich einzigartige Programme erzeugen, die perfekt auf die jeweiligen Anforderungen zugeschnitten sind. 1. Der Inno Roll HP ist ein 9-Kanal DMX-Gerät. Für weitere Informationen über DMX-Werte und Eigenschaften, vergleichen Sie die Seiten 12 bis 14. -
Seite 12: 9-Kanal-Modus
0 - 9 ANHALTEN ROLLEN IM UHRZEIGERSINN SCHNELL – 10 - 120 121 - 134 LANGSAM 135 - 245 ANHALTEN ROLLEN ENTGEGEN UHRZEIGERSINN 246 - 255 LANGSAM-SCHNELL ANHALTEN A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Roll HP Bedienungsanleitung Seite 12... - Seite 13 GOBO 5 SHAKE-EFFEKT 117 - 127 GOBO 6 SHAKE-EFFEKT 128 - 189 ROTATION IM UHRZEIGERSINN SCHNELL-LANGSAM 190 - 193 ANHALTEN 194 - 255 ROTATION ENTGEGEN UHRZEIGERSINN LANGSAM-SCHNELL A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Roll HP Bedienungsanleitung Seite 13...
-
Seite 14: Photometrisches Diagramm
101 - 255 STANDARD-DIMMEREINSTELLUNG Um auf die Split-Colors zugreifen zu können, muss im Systemmenü der Split-Color-Modus aktiviert sein. Weitere Informationen finden Sie auf Seite 8. PHOTOMETRISCHES DIAGRAMM A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Roll HP Bedienungsanleitung Seite 14... -
Seite 15: Dimmungskurven-Diagramm
Gobo nicht verlieren. 5. Sobald Sie das Gobo entfernt haben, legen Sie vorsichtig das neue Gobo ein und den Rückhaltering wieder in seine Position. 6. Das Gerät wieder zusammenbauen. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Roll HP Bedienungsanleitung Seite 15... -
Seite 16: Auswechseln Der Sicherung
Das Gerät reagiert nicht auf Musik: 1. Das Gerät sollte zumindest auf niedrige Frequenzen (Bass) reagieren. Ein Klopfen ans Mikrofon, leise oder hohe Töne werden möglicherweise keine Reaktion hervorrufen. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Roll HP Bedienungsanleitung Seite 16... -
Seite 17: Technische Daten
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Roll HP Bedienungsanleitung Seite 17... -
Seite 18: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
Wie auch die zuvor erwähnte ROHS, ist die WEEE ein wichtiger Umweltbeitrag und wir helfen gerne mit, die Natur durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung. Kontakt: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Roll HP Bedienungsanleitung Seite 18... -
Seite 19: Bemerkungen
BEMERKUNGEN A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Roll HP Bedienungsanleitung Seite 19... - Seite 20 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Roll HP Bedienungsanleitung Seite 20...
