Radioddity RD-5R Benutzerhandbuch Seite 3

Besuchen Sie radioddity.com für Downloads und weitere Informationen

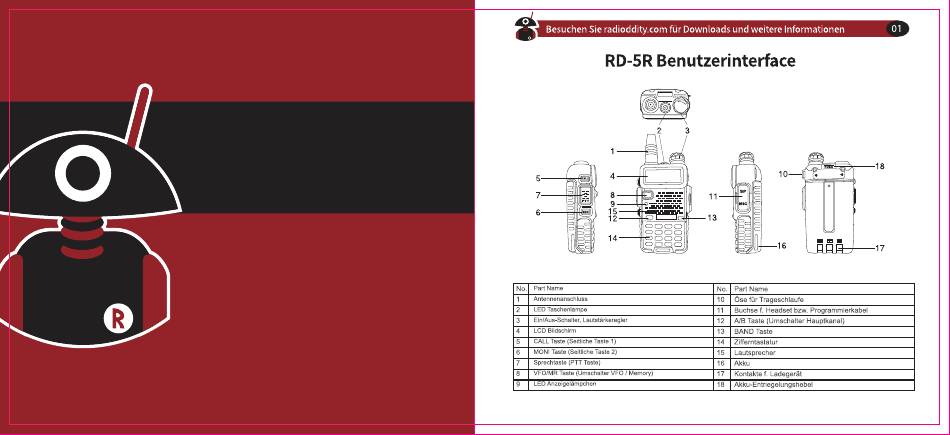

RD-5R Benutzerinterface
2 3
4
5
8
7
9
15
6
12
14
NO part Name
Antennenanschluss
LED Taschenlampe
2
Ein/Aus-Schalter, Lautstärkeregler
3
4 LCD Bildschirrn
5 CALL Taste (Seitliche Taste 1)
6 MONI Taste (Seitliche Taste 2)
Sprechtaste (PTT Taste)
7
8 VFO/MR Taste (Umschalter VFO / Memory)
9 LED Anzeigelämpchen
18
10
11
13
16
17
No. Part Name
Öse für Trageschlaufe
10
11 Buchse f. Headset bzw_ Programmierkabel
12 A/B Taste (Umschalter Hauptkanal)
13 BAND Taste
14 Zifferntastatur
15 Lautsprecher
17 Kontakte f. Ladegerät
18 Akku-EntriegeIungshebel
01
