Radioddity CB-27 PRO Benutzerhandbuch

Mini cb radio
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Radioddity
vox
B
iiiii8
Instruction
Benutzerhandbuch
CB-27
MINI
O
Manual
VI .O Mar.
2022
PRO
CB Radio
from
oebroo
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Radioddity CB-27 PRO

Inhaltszusammenfassung für Radioddity CB-27 PRO

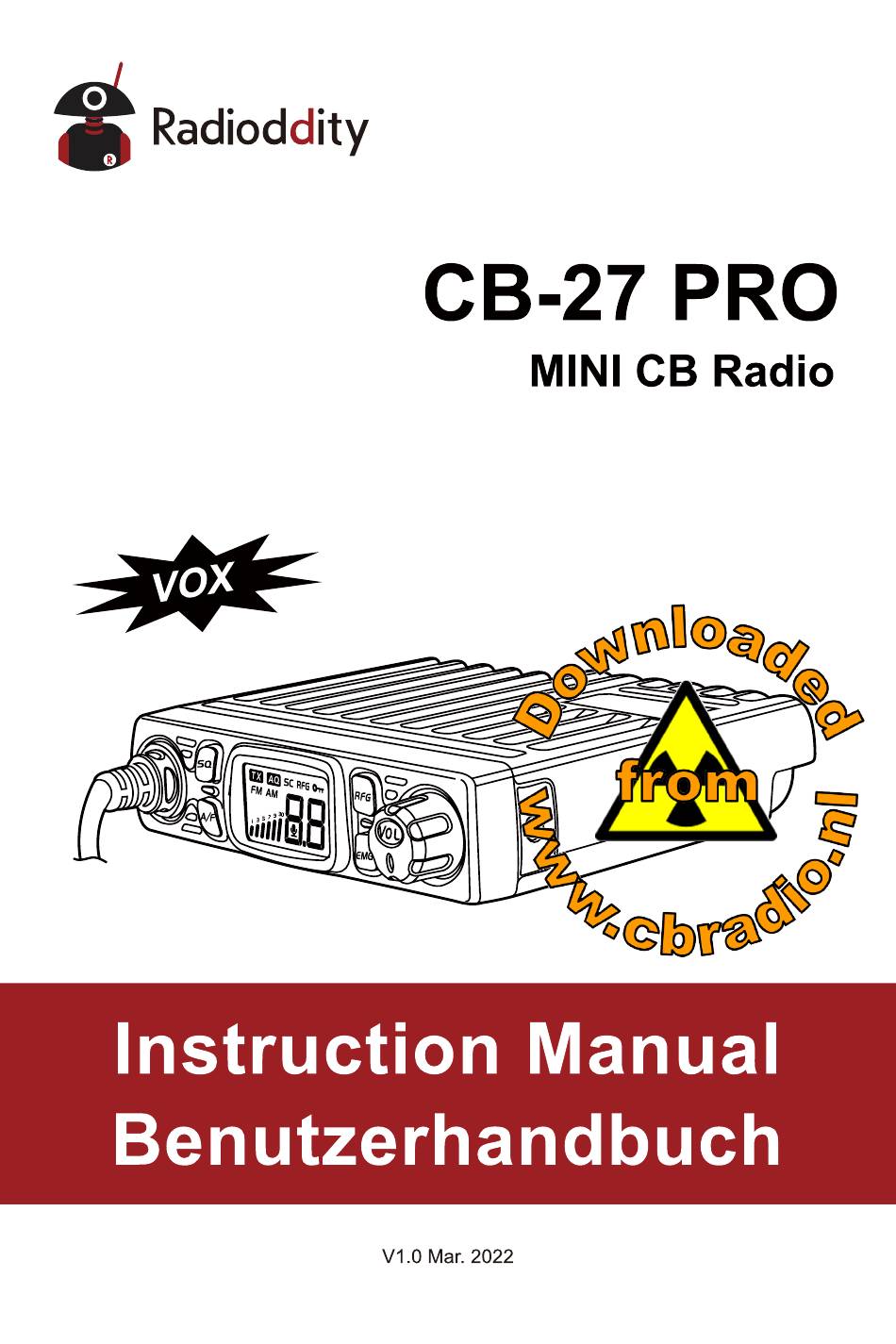

  • Seite 1 Radioddity CB-27 MINI CB Radio from iiiii8 oebroo Instruction Manual Benutzerhandbuch VI .O Mar. 2022...

  • Seite 2: Inhaltsverzeichnis

    Visit Radioddity.com For Downloads And Help Table of Contents 1 KNOW ABOUT THIS RADIO THIS RADIO 3. SPECIFICATION 4. SPECIAL COMBINATION OPERATION 5. OVERVIEW OF ASSIGNED FREQUENCIES Inhaltsverzeichnis 1 DIE BE-DIE-NELEMENTE 2 BEDE-NUNG DES FUNKGERÄTS 3 TECHNISCHE DATEN 4 SPEZIELLE EINSTELLUNGEN 5 ÜBERSICHT...
  • Seite 3 Visit Radioddity.com For Downloads And Help 1. KNOW ABOUT THIS RADIO iiilll EXT.SP Squelch control, manual (SQ), automatic (ASQ) Mode / Scan key RF Gain control CH9 / CH19 / Keypad lock / VOX control / VOX setting Power On/Off...

  • Seite 4: How To Use This

    Visit Radioddity.com For Downloads And Help 2. HOW TO USE THIS RADIO Power On/Off Radio 1 Turn VOL switch clockwise to power on the radio, the LCD displays the Norms and then displays channel number. 2. Turn VOL switch anti-clockwise, until hear Ka Ta, the radio is powered off.
  • Seite 5 Visit Radioddity.com For Downloads And Help Mode control 1. Short press A/Fkey to switch between AM IFM mode. 2 The LCD displays the selected mode RF Gain contro 1 Short press RFG key, LCD displays RFG and the present RF gain level flashes.
  • Seite 6 Visit Radioddity.com For Downloads And Help 2.11 VOX Setting 1. Turn on the power while pressing key to enter the VOX function setting flashes in the LCD 2. Short press key to choose wanted setting LX: stands for sensitivity level. allows the adjustment of the microphone for an optimum transmission quality.

  • Seite 7: Specification

    Visit Radioddity.com For Downloads And Help 3. SPECIFICATION GENERAL Modulation Mode AM/FM Frequency Range 26.965-27.405MHz Frequency Tolerance ±5.0ppm Input Voltage 13.2V Dimensions 109x104x25mm Weight 415g Operating Temperature Range -200C to +500C Transmit 3A MAX Squelched 0.3A Current Drain Receive 0.7A...

  • Seite 8: Special

    Visit Radioddity.com For Downloads And Help 4. SPECIAL COMBINATION OPERATION 1. To turn on/off VOX, press and hold PTT + short press EMG. Then a microphone marker will appear on the screen 2. If you need to set the VOX up, please press and hold EMG and power on, short press EMG to enter LX (VOX level setting) or TX (time delay setting) The VOX level controls the VOX sensitivity.

  • Seite 9: Overview

    Visit Radioddity.com For Downloads And Help 5. OVERVIEW OF ASSIGNED FREQUENCIES CB FRQ Band ID US or EU: Band ID CE: Band ID U: Cept Europe United Kingdom 40 C H 40CH FM 4 OW CH NO Freq.(MHz CH NO. Fre CH NO.
  • Seite 10 Visit Radioddity.com For Downloads And Help CB FRQ Band ID PL. Band ID 12: Band ID DE Band ID IN: poland Italy Germany Germany Europe 40 CH FM,'AM 4 OW 80 CH FM 4 OW 4.ow CH NO Freq. MHz...

  • Seite 11: Die Be-Die-Nelemente

    Visit Radioddity.com For Downloads And Help 1. DIE BEDIENELEMENTE iiilll EXT.SP Funktion Squelch-Steuerung, manuell (SQ), automatisch (ASQ) Betriebsart / Scan RF Verstärkungsregelung Notfallkanal CH9/CH19 / Tastatursperre / VOX / VOX Einstellung Ein-/Ausschalter sowie Lautstärkeregler LC-Anzeige Externe Lautsprecherbuchse (3,5mm mono-KIinke) Antennenbuchse (Typ SO-239) für Stecker (Typ PL-259)

  • Seite 12: Bedienung

    Visit Radioddity.com For Downloads And Help 2. BEDIENUNG DES FUNKGERÄTS 2.1 Funkgerät ein-/ausschalten I . Drehen Sie den Ein-/AusschaIter im Uhrzeigersinn, um das Funkgerät einzuschalten, die LC-Anzeige zeigt zunächst das für das Land in dem das Gerät betrieben werden soll fest eingestellte Frequenzband anschließend die Modulationsart (FM/AM) sowie den gewählten Kanal an...

  • Seite 13: Je Höher Der Eingestellte Wert Ist, Desto Stärker Muss Das Empfangssignal

    Visit Radioddity.com For Downloads And Help » Hinweis: Der eingestellte Wert gibt dabei die mindestens erforderliche Stärke des Eingangssignals vor. „O.F" ist die niedrigste Stufe. Dabei ist der Audiokanal permanent geöffnet. „3.4" ist die höchste Stufe und öffnet den Audiokanal dann, wenn das Empfangssignal sehr stark ist.

  • Seite 14: Tastatursperre

    Visit Radioddity.com For Downloads And Help » Hinweis: Wenn der RFG-PegeI beispielsweise 6 ist, bedeutet dies eine Dämpfung Empfangspegels um 6 dBm. Notfallkanal I . Drücken kurz die Taste Kanal 9 auszuwählen 2. Betätigen Sie abermals die Taste um Kanal 19 auszuwählen 3.

  • Seite 15: Vox-Einstellungen

    Visit Radioddity.com For Downloads And Help 2.11 VOX-Einstellungen 1. Schalten Sie das Funkgerät ein, während Sie die Taste drücken, VOX-Einstellungen vornehmen zu können 2. Drücken Sie kurz die Taste , um die gewünschte Einstellung auszuwählen. LX: steht für Mikrofonempfindlichkeit und ermöglicht für eine optimale...

  • Seite 16: Auf Werkseinstellungen

    Visit Radioddity.com For Downloads And Help 2.14 Externen Lautsprecher anschließen Am rückwärtigen 3,5mm Mono-KlinkenanschIuss kann ein externer Lautsprecher mit einer Impedanz von 160 angeschlossen werden. Der eingebaute Lautsprecher Wird dadurch automatisch ausgeschaltet. » WARNUNG: Beim Lautsprecherausgang des Geräts handelt es sich um einen BTL-Ausgang.

  • Seite 17: Empfänger

    Visit Radioddity.com For Downloads And Help Sender Ausgangsleistung Störübertragungen < 4 nVV Ubertragener Audio-Frequenzbereich 300-3000 Modulierte Signalverzerrung Unter Empfänger Empfindlichkeit < 1 VV bei 10 dB (S+N)/N Nachbarkanaldämpfung 60 dB Spiegelselektion 70 dB 1. ZF 10,695 MHz Zwischenfrequenzen 2. ZF 455 Wenigerals 10 dBÄnderung im Ton...

  • Seite 18: Spezielle

    Visit Radioddity.com For Downloads And Help 4. SPEZIELLE EINSTELLUNGEN I. Um VOX ein-/auszuschalten, halten Sie die Sprechtaste (PTT) gedrückt und drücken Sie kurz . Dann erscheint das Mikrofonsymbol " e " auf der LC-Anzeige. 2. Wenn Sie VOX einstellen möchten, halten Sie die Taste edrückt und...

  • Seite 19: Übersicht

    Visit Radioddity.com For Downloads And Help 5. ÜBERSICHT DER ZUGEORDNETEN FREQUENZEN CB FRQ Band ID US or EU: Band ID CE: Band ID U: Cept Europe United Kingdom AM 4,OW 40 C H FM 4,0W 40CH FM 4,OW FM 4,0W FM 4,OW CH NO Freq.
  • Seite 20 Visit Radioddity.com For Downloads And Help CB FRQ Band ID PL. Band ID 12: Band ID DE Band ID IN: poland Italy Germany Germany Europe AM 4,0W AM 4,0W 40 CH AM 4,0W 80 CH FM 4,OW FM/AM 4,OW FM 4,OW...

  • Seite 21: Informationen

    Visit Radioddity.com For Downloads And Help 6. Elektro- und Elektronikgeräte Informationen für private Haushalte Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen den Umgang mit Elektro- und Elektronikgeräten Die wichtigsten sind hier zusammengestellt 1. Getrennte Erfassung von Altgeräten Elektro- und Elektronikgeräte, die zu Abfal geworden Sind, werden als Altgeräte bezeichnet...
  • Seite 22 Visit Radioddity.com For Downloads And Help 4. Datenschutz-Hinweis Altgeräte enthalten häufig sensible personenbezogene Daten. Dies gilt insbesondere für Geräte der Informations- und Telekommunikationstechnik wie Computer und Smartphones Bitte beachten Sie in Ihrem eigenen Interesse, dass für die Löschung der Daten auf den zu entsorgenden Altgeräten jeder Endnutzer selbst verantwortlich ist.
  • Seite 23 Thank You for Shopping at Radioddity! FIND TUTORIALS, SUPPORT AND MORE https://www.radioddity.com/ https://www.facebook.com/radiodd'ty FC (€06780 MS https://www.youtube.com/c/Radioddityradio...
