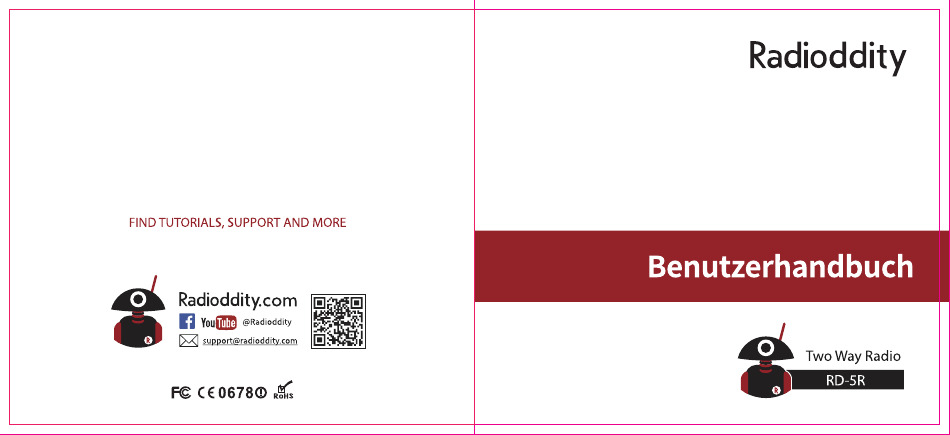

- Seite 1 Radioddity FIND TUTORIALS, SUPPORT AND MORE Benutzerhandbuch Radioddity.com @Radioddity SUPPOrt@radioddity.com Two Way Radio RD-5R (E 06780...
-
Seite 2: Haftungsausschluss
Radioddity und Baofeng für den Consumer-Markt. Bitte lesen Sie dieses Handbuch sorgfältig durch, um alle enthaltenen Funktionen nutzen zu können und zu wissen, wie dieses Gerät gewartet wird. Hinweis: Dies ist eine leicht gekürzte Version des RD-5R-Handbuchs. Nicht alle Funktionen und Funktionen Sind auf diesenSeitenbeschrieben,um die Anleitungfür die intendierte Zielgruppe(Z.B.Funkamateure)kurz und... - Seite 3 Besuchen Sie radioddity.com für Downloads und weitere Informationen RD-5R Benutzerinterface part Name Part Name Antennenanschluss Öse für Trageschlaufe LED Taschenlampe Buchse f. Headset bzw_ Programmierkabel Ein/Aus-Schalter, Lautstärkeregler A/B Taste (Umschalter Hauptkanal) Bildschirrn BAND Taste CALL Taste (Seitliche Taste 1) Zifferntastatur...
- Seite 4 Besuchen Sie radioddity.com für Downloads und weitere Informationen Besuchen Sie radioddity.com für Downloads und weitere Informationen Schaltet zwischen Empfangs- und Sendebetrieb um. IJm zu senden, drücken Sie diese 1mVFOBetrieb Wird damit zwischen dem VHF-Band und dem UHF-Band umgeschaltet. Taste und sprechen Sie in das Mikrofon. Durch Loslassen der Taste kehren sie in den [PTTTaste] Sprechtaste Beirn Senden im Analogbetrieb Wird bei längeren Gedrückthalten dieser Tasteein 2100...
- Seite 5 Sie radioddity.com für Downloads und weitere Informationen Besuchen Sie radioddity.com für Downloads und weitere Informationen Programmierbare Tasten 1mEditiermodus: Eingabe löschen. In der DMTFFunktion werden die kodierten Töne für „D" ausgesendet. [EXIT] Taste Um die Bedienung zu vereinfachen, können die zwei programmierbaren seitlichen Tasten [SKI] und [SK2] programmiert werden, wie in der folgenden Tabelle gezeigt.
-
Seite 6: Statusanzeige
Sie radioddity.com für Downloads und weitere Informationen Besuchen Sie radioddity.com für Downloads und weitere Informationen Status Anzeige LCDSymbole Funktion Wirkung Der LCDBildschirm zeigt den Betriebszustand des Funkgerätsan, indem die entsprechenden None Nur im Digitalbetrieb: Ein- bzw. Ausschalten der Verschlüsselung für den Symbole während des Betriebs angezeigt werden. -
Seite 7: Navigation Im Menü
Besuchen Sie radioddity.com für Downloads und weitere Informationen Besuchen Sie radioddity.com für Downloads und weitere Informationen Navigation im Menü Name des Symbols Symbol Beschreibung Die derzeitige Sende- und Empfangsfrequenz werden vertauscht (Falls nötig Frequenzumkehr werden auch die Subaudiotöne vertauscht). Durch Drücken der [MENU] Taste Wird das Benutzermenü aufgerufen; abhängig davon, 0b sich das Gerät im Analog Oder im Digitalbetrieb... - Seite 8 Besuchen Sie radioddity.com für Downloads und weitere Informationen Besuchen Sie radioddit .com für Downloads und weitere Informationen Menüebene Menüebene Menüebene Optionen Beschreibung Anmerkung Menüebene Menüebene2 Menüebene Optionen Beschreibung Anmerkung Ungelesen[...l,Gelesen ; drückeMENUum den Inhalt zu \ievv contact Zeige Name und Nummer des Kontakts...
- Seite 9 Besuchen Sie radioddity.com für Downloads und weitere Informationen Besuchen Sie radioddity.com für Downloads und weitere Informationen Menüebene Menüebene2 Menüebene Optionen Beschreibung Anmerkung Menüebene Menüebene Menüebene Optionen Beschreibung Anmerkung Zeitlimit für Aussendungen ist abgeschaltet. Wähle CTCSS Ton bzw. DCS Code für Senden und Empfang.
- Seite 10 Besuchen Sie radioddity.com für Downloads und weitere Informationen Besuchen Sie radioddity.com für Downloads und weitere Informationen Menüebene Menüebene Menüebene Optionen Beschreibung Anmerkung Menüebene Menüebene2 Menüebene Optionen Beschreibung Anmerkung English 0Analog: Ton zur Sprachaufforderung nur im Analogbetrieb Die Sprachedes Benutzerinterfaces ist Englisch.
- Seite 11 Besuchen Sie radioddity.com für Downloads und weitere Informationen Besuchen Sie radioddity.com für Downloads und weitere Informationen Menüebene Menüebene Menüebene3 Optionen Beschreibung Anmerkung Menüebene Menüebene Meni_iebene 3 Optionen Beschreibung Anmerkung m Digitalbetrieb WirddiedigitateIDdesGeräts angeze•gt (max. Eliminieren Nachrauschens Standard CTCSS Sign STE(Squelch Frequ Sub-audio Ton;...
- Seite 12 Besuchen Sie radioddity.com für Downloads und weitere Informationen Besuchen Sie radioddity.com für Downloads und weitere Informationen Menüebene Menüebene Menüebene3 Optionen Beschreibung Anmerkung Menüebene Meni_iebene 2 Men Uebene3 Optionen Beschreibung Anmerkung Eingabe derEmpfangsfrequenz Optionen: FM/ DMR Rx_Freq werden alle Ziffern gelöscht, mit EXITWird jeweils eine Wähltaus,0b analog(FM)Oderdigital (DMR) g efunktwerden...
-
Seite 13: Eingabemethode
Besuchen Sie radioddity.com für Downloads und weitere Informationen Besuchen Sie radioddity.com für Downloads und weitere Informationen Eingabemethode Grundlagen der Bedienung Aliasnamen von Kontakten, Nummern und Textnachrichten können über die numerische Tastatur Ein- Aus-SchaIten eingegeben werden. EsWird die Eingabe von Isteinischen Buchstaben, von Zahlen und von Chinesisch Um das Gerät einzuschalten, dreht man den Lautstärkeregler im Uhrzeigersinn, bis man ein Klicken... - Seite 14 Besuchen Sie radioddity.com für Downloads und weitere Informationen Besuchen Sie radioddity.com für Downloads und weitere Informationen Auswahl des gewünschten Kanals Zweikanalbetrieb Durch Drücken der [VFO/MR]Taste Wird zwischen VFO-Betrieb und Memorybetrieb (programmierte Kanäle 1mDisplay des Geräts werden auf zwei Zeilen immer zwei Kanäle bzw. Frequenzen angezeigt - der mit der gerade aktiven Zone) umgeschaltet.
-
Seite 15: Tastensperre
Besuchen Sie radioddity.com für Downloads und weitere Informationen Besuchen Sie radioddity.com für Downloads und weitere Informationen Tastensperre Anrufe Wenn man die Tastatur gerade nicht braucht, kann man mittels einer Tastensperre verhindern, dass versehentlich Tasten gedrückt werden. Das Einschalten der Tastensperre kann auf zweierlei Art bewerk Generell gilt für alle Anrufe: Das Mikrofon sollte sich etwas 2,5 - 5 cm vor dem Mund befinden, damit beste... -
Seite 16: Anzeige Am Display Wenn Ein Anruf Getätigt Wird
Sie radioddity.com für Downloads und weitere Informationen Besuchen Sie radioddity.com für Downloads und weitere Informationen Anruf an den Default-Kontakt eines Kanals Empfangen und Beantworten eines Anrufs Hinweis: Jedem digitalen Kanal Wird im CPSein Default-Kontakt zugewiesen. Dies kann ein individuel- Bei einem eingehende Anruf erscheint Folgendes am Display: ler Kontakt sein, eine Sprechgruppe („TalkGroup", „TG") Oder„AII Call"... - Seite 17 Besuchen Sie radioddity.com für Downloads und weitere Informationen Besuchen Sie radioddity.com für Downloads und weitere Informationen DTMF Anruf "Quasselsperre" (Time-out Timer, TOT) Um im Analogbetrieb einen DTMF Anruf zu tätigen, gibt es zwei Möglichkeiten: Damit Wird verhindert, dass ein Teilnehmer einen Kanal zu lange blockiert. Sobald die Aussendung •...
- Seite 18 Sie radioddity.com für Downloads und weitere Informationen Besuchen Sie radioddity.com für Downloads und weitere Informationen Sprachsteuerung (VOX,Voice Control) Funktionen Betrieb Mithilfe der Sprachsteuerung kann man das Drücken der PTT Taste während einer Aussendung vermeiden. Sobald das Mikrophon ausreichend laut besprochen wird, schaltet das Gerät automatisch Ausstieg aus Menüs / Stand-By Interface / Aussteig aus dem Editiermodus...
-
Seite 19: Neuen Kontakt Anlegen
Besuchen Sie radioddity.com für Downloads und weitere Informationen Besuchen Sie radioddity.com für Downloads und weitere Informationen Kontakt bearbeiten (Edit Contact) Textnachrichten (SMS) Man kann die ID und den Namen („Alias") des Kontakts bearbeiten. Dieses Funkgerät unterstützt des Senden und Empfangen von Textnachrichten im Digitalbetrieb; die maximale Länge einer Textnachricht beträgt 144 Zeichen. -
Seite 20: Vordefinierte Nachrichten (Preset Message)
Besuchen Sie radioddity.com für Downloads und weitere Informationen Besuchen Sie radioddity.com für Downloads und weitere Informationen Vordefinierte Nachrichten (Preset Message) Anrufverzeichnis (Call Log) DiesesGerät unterstützt bis zu 32 vordefinierte Nachrichten; diese werden im CPSdefiniert (unter dem Tab Indiesem Gerätwerden die letzten 10Anrufe(„Outgoing" - Ausgehende, „ Answered" - Beantwortete, „TextMessage"). -
Seite 21: Scanner Einstellungen
Besuchen Sie radioddity.com für Downloads und weitere Informationen Besuchen Sie radioddity.com für Downloads und weitere Informationen Scanner Einstellungen Scanner Mithilfe der Scanfunktion kann man die Aktivitäten auf mehreren Kanälen überwachen. m CPSkann jedem Kanaleine Scanlistezugeordnet werden. Insgesamt kann man 16 verschiedene Scanlisten erstellen, und jedes Scanliste kann maximal 16 Kanäle enthalten;... - Seite 22 Besuchen Sie radioddity.com für Downloads und weitere Informationen Besuchen Sie radioddity.com für Downloads und weitere Informationen Ignorieren der Relaisablage (Talkaround) Kurzwahltasten (Push-to-call UntergewissenUmständenist essinnvoll, den normalen Relaisbetriebzu umgehen(Z.B. w enn beide 1mCPSkönnen (im TabNumber KeyAssign)den Zifferntasten 0-9 Kontakte (Sprechgruppen Oder Stationen den Abeckungsbereich des Relais verlassen, aber einander so nahe Sind, dass sie untereinander auch ) Individuelle Kontakte zugewiesen werden.
- Seite 23 Besuchen Sie radioddity.com für Downloads und weitere Informationen Besuchen Sie radioddity.com für Downloads und weitere Informationen Geräteinfos anzeigen Konfigurieren eines Kanals Mankannsich diverse Informationenüber dasGerätam Displayanzeigenlassen(Z.B.dieeigene ID, Modell- und Seriennummer des Funkgeräts, Versionsnummer von CPS, Hardware, Firmware und DSP,und Esist möglich, diverse Kenndaten des aktuellen Kanals über das Menü zu ändern. Diese Sind: Sende- und Datum und Uhrzeit, wann das Gerät zum letzten mal per CPSkonfiguriert wurde).
- Seite 24 Besuchen Sie radioddity.com für Downloads und weitere Informationen Besuchen Sie radioddity.com für Downloads und weitere Informationen Appendix Benutzung des CPS IJm das Funkgerät für die Verwendung vorzubereiten, ist es notwendig, einen sogenannten Firmware Update "Codeplug"zu erstellen. Diesgeschieht mit der CPSSoftware, die zuvor auf einem PCmit dem I.Funkgerät abschalten, Programmierkabel...
-
Seite 25: Hier Nur Eine Übersicht Darüber, Wo Man Die Wichtigsten Konfigurationselement Im Cps
Besuchen Sie radioddity.com für Downloads und weitere Informationen Hier nur eine Übersicht darüber, wo man die wichtigsten Konfigurationselement im CPS findet: Die Konfigurationselemente findet man auf Tabs (erreichbar über den Menübaum auf der linken Seite). Die einzelnen Tabs Sind: • Basic Information: enthält die Limits der erlaubten Frequenzbereiche, und Versionsinformationen •...
