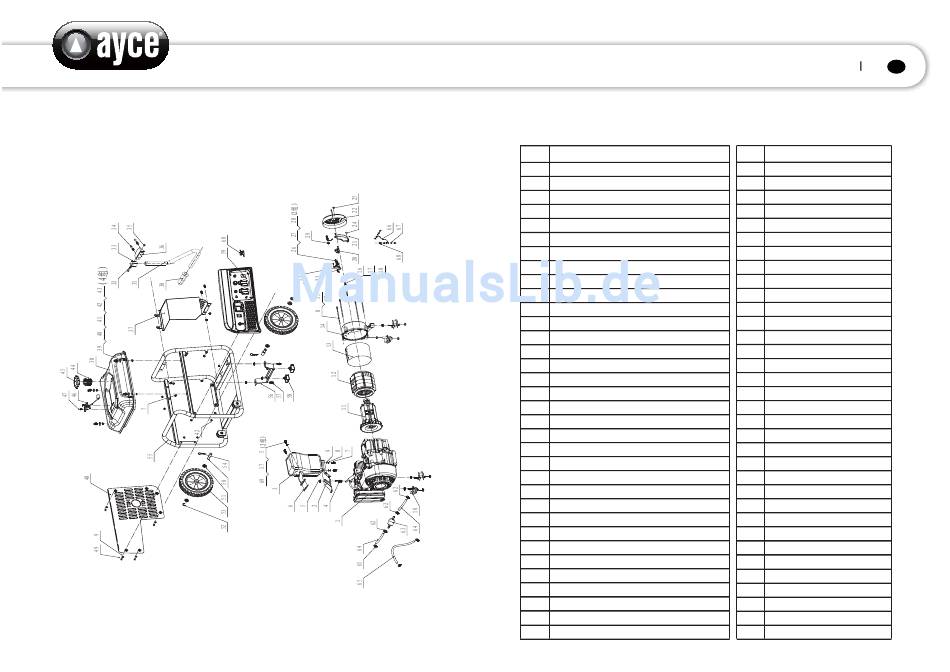

SCHEMI TECNICI
ELENCO DEI COMPONENTI
Descrizione
N.
1
Motore UP170
2
Staffa silenziatore
3
Silenziatore
4
Bullone M8x35
5
Dado M8
6
Guarnizione silenziatore
7
Bullone M6x12
8
Rondella elastica
6
Ø
9
Rondella 6
10
Supporto antivibrazioni
11
Gruppo motore
12
Gruppo statore
13
Pannello di protezione
14
Coperchio terminale alternatore
15
Bullone M6x170
16
Bullone M8x218
17
Rondella elastica
Ø
8
18
Rondella 8
19
Asta di connessione
20
Spazzola di carbonio
21
AVR
22
Carter di protezione terminale posteriore 160
23
Bullone filetto totale M5x20
24
Bullone flangiato M5x16
25
Bullone flangiato M5x12
26
Rondella piatta
5
Ø
27
Rondella elastica
5
Ø
28
Dado M5
29
Rondella di bloccaggio dente esterno
Ø
30
Manopola
31
Maniglia
32
Bullone flangiato M6X40
33
Guarnizione maniglia
34
Bullone flangiato M8X40
96 97
35
Dado M6
Staffa della maniglia
36
Carter esterno di protezione
37
Serbatoio carburante
38
Rondella 6
39
Bullone M6x20
40
Ammortizzazione
41
Dado M6
42
Boccola pannello vento
43
Filtro del serbatoio del carburante
44
Coppa del serbatoio del carburante
45
Gruppo indicatore carburante
46
Vite M5x14
47
48
Carter laterale di protezione
49
Vite M6x12
50
Asse
51
Rondella 12
52
anello elastico
53
Ruote 8"
54
Perno
55
Telaio
56
Staffa (nera)
57
Bullone flangiato M8x16
58
Ammortizzazione
59
Pannello di comando
60
Interruttore carburante
61
Fermo
10
Ø
62
Fermo
7
Ø
63
Filtro
Tubo carburante
4.5mm
5
64
Ø
Tubo carburante
4.5mm
65
Ø
Filo di messa a terra
66
Rondella 6
67
Bullone M6x14
68
Rondella 8
69
IT
