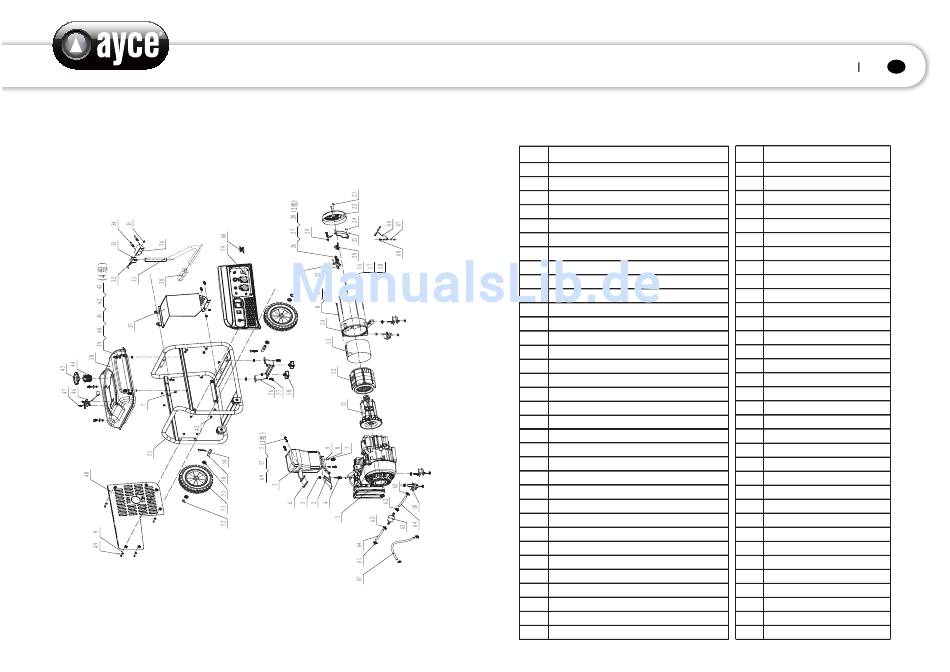

VUE ÉCLATÉE
LISTE DES PIÈCES DÉTACHÉES
N° Description
Moteur UP170
1
Support de silencieux
2
Silencieux
3
Boulon M8x35
4
Écrou M8
5
Joint de silencieux
6
Boulon M6x12
7
rondelle élastique 6
8 Ø
Rondelle 6
9
amortisseur
10
bloc rotor
11
bloc stator
12
Plaque de protection
13
Protection d'extrémité d'alternateur
14
Boulon M6x170
15
Boulon M8x218
16
8
rondelle élastique Ø
17
Rondelle 8
18
barre de raccordement
19
20 Balai de charbon
21 AVR
protection de capot d'extrémité arrière 160
22
tige filetée M5X20
23
boulon à bride M5x16
24
boulon à bride M5x16
25
rondelle plate Ø 5
26
rondelle à ressort 5
27 Ø
écrou M5
28
rondelle d'arrêt 5 pour dent externe
29 Ø
Bouton
30
poignée
31
boulon à bride M6x40
32
joint de poignée
33
boulon à bride M8x40
34
FR
64 65
35 Écrou M6
support de poignée
36
protection externe
37
Réservoir de carburant
38
Rondelle 6
39
Boulon M6x20
40
Absorption des chocs
41
Écrou M6
42
Douille de plaque d'enroulement
43
44 Filtre du réservoir de carburant
45 coupelle du réservoir de carburant
46 bloc marqueur de carburant
47 Vis M5x14
48 protection latérale
49 Vis M6x12
50 essieu
51 Rondelle 12
52 circlip
53 Roues 8"
54 broche
châssis
55
Support (noir)
56
boulon à bride M8x16
57
Absorption des chocs
58
Panneau de commande
59
Interrupteur du carburant
60
Bride 10
61 Ø
bride 7
62 Ø
Filtre
63
flexible de carburant 4,5mm
64 Ø
4,5mm
65 flexible de carburant Ø
66 câble de mise à la terre
67 Rondelle 6
68 Boulon M6x14
69 Rondelle 8
