Ayce GG3480 Originalbetriebsanleitung Seite 17

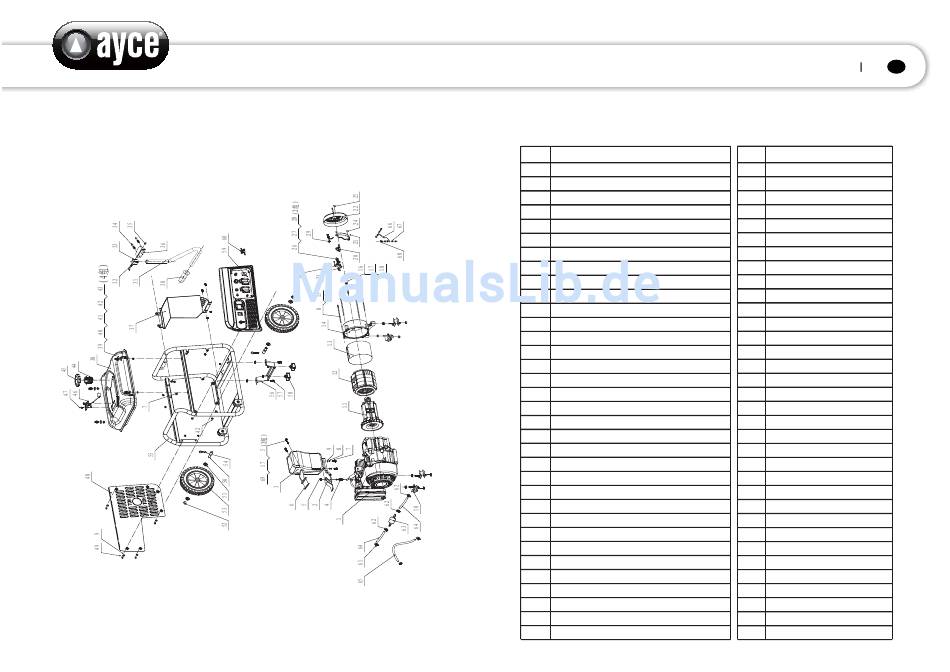

TECHNISCHE ZEICHNUNG ERSATZTEILLISTE
Nr. Bezeichnung
1 UP170 Motor
2 Schalldämpfer-Halterung
Schalldämpfer
3
4 Bolzen M8x35
5 Mutter M8
6 Schalldämpfer-Dichtung
7 Bolzen M6x12
8 Federscheibe Ø 6
9 Unterlegscheibe 6
10 Stossdämpfer
11 Rotorbaugruppe
12 Statorbaugruppe
13 Schutzummantelung
14 Lichtmaschinen-Endabdeckung
15 Bolzen M6x170
16 Bolzen M8x218
17 Federscheibe 6
Ø
18 Unterlegscheibe 8
19 Anschlusspol
20 Kohlebürste
21 AVR
22 160-Schutzabdeckung am hinteren Ende
23 Vollgewinde-Bolzen M5x20
24 Flanschbolzen M5x16
25
Flanschbolzen M5x12
26
Unterlegscheibe Ø 5
27
Federring Ø 5
28
Mutter M5
29
gezahnte externe Unterlegscheibe Ø
30
Knauf
31
Griff
32
Flanschbolzen M6x40
33
Griffdichtung
34
Flanschbolzen M8x40
32 33
35 Mutter M6
Griffhalterung
36
äussere Schutzabdeckung
37
Kraftstofftank
38
Unterlegscheibe 6
39
40 Schraube M6X20
41 Stossdämpfer
42 Mutter M6
43 Windabweiserbuchse
44 Kraftstofftankfilter
Kraftstofftankdeckel
45
Kraftstoffmarkierungsgruppe
46
Schraube M5x14
47
seitliche Schutzabdeckung
48
Schraube M6x12
49
Achse
50
Unterlegscheibe 12
51
Sicherungsring
52
8"-Räder
53
Stift
54
Rahmen
55
Strebe (schwarz)
56
Flanschbolzen M8x16
57
Stossdämpfer
58
59 Bedienfeld
60 Kraftstoffschalter
10-Klemme
61 Ø
62 Klemme Ø 7
63 Filter
64 Ø 4,5mm-Kraftstoffleitung
5
65 Ø 4,5mm-Kraftstoffleitung
66 Erdungskabel
67 Unterlegscheibe 6
68 Bolzen M6x14
Unterlegscheibe 8
69
DE
