Komponenten und Funktionen
Bedienungsanleitung DAC basic/classic - 03.0 - 01/2016

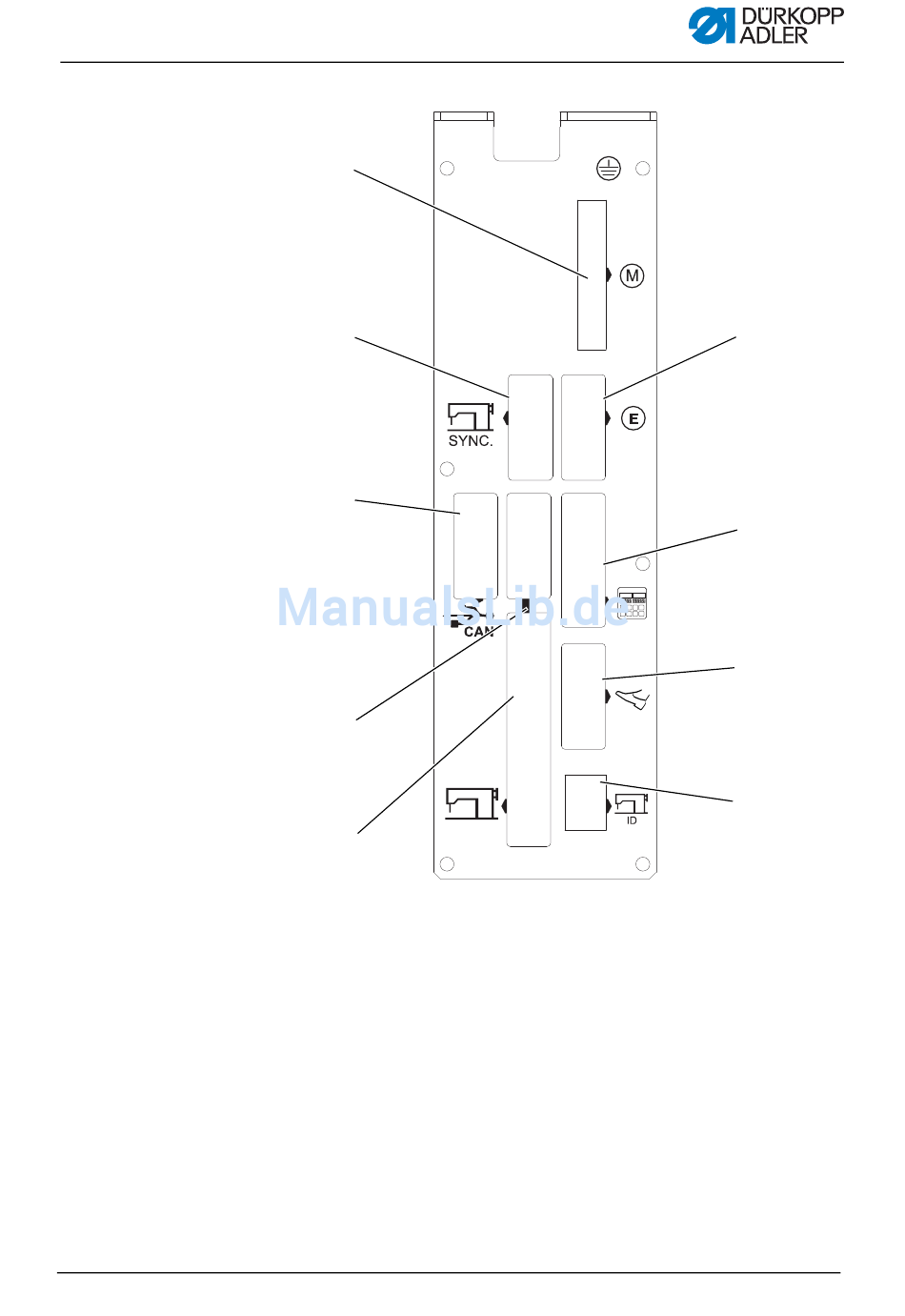

Abb. 3: DAC classic hinten
①
②
③
④
⑤
(1) - Anschluss für Nähmotor
(2) - Anschluss für Synchronisator
(3) - Anschluss für CAN
(4) - Anschluss für zusätzlichen Ein-
gang
(5) - Anschluss für Maschine
(6) - Anschluss für Maschinen-ID
(7) - Anschluss für Pedal
(8) - Anschluss für Bedienfeld
(9) - Anschluss für Nähmotor-
Encoder
⑨
⑧
⑦
⑥
